Name: ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT594
Brand: ifm Electronic
SKU: 3320612

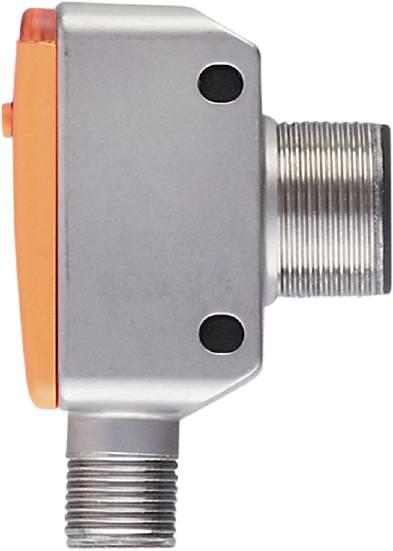

Sidevisning af en sølvfarvet, metallisk vinkelsensor med orange afdækning og gevind til montering.

Lignende billede

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

PNP

Koblingsafstand (max.)

1200 mm

Variant

Ultralyd

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Robust, firkantet metalhus med sidemonteret M18-gevind
Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap

Vigtig information

Tekniske specifikationer

Mål [mm]: 53 x 20 x 37,7
Antal digitale udgange: 1
Antal ind- og udgange: Antal digitale udgange: 1
Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
IO-link revision: 1.1
SDCI-standard: IEC 61131-9
Overførselstype-IO-link: COM2 (38,4 kBaud)
Omgivende temperatur-1 [°C]: -20...70
Gentagelsesnøjagtighed 1 %
Tilspændingsmoment [Nm]: 50
Opløsning [mm]: 1
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Påkrævet masterportklasse: A
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 80
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: PNP
Kabinet: Kasseformet med M18-gevind
Samlet antal udgange: 1
Vægt [g]: 99.000
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 1
IO-link funktioner (cyklisk): Anvendelsesspecifik markering; driftstimetæller
Kommunikationsinterface: IO-link
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Linearitetsfejl analog udgang [%]: ≤ 1
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
maks. Spændingsfald koblingsudgang DC [V]: 2,2
Min. Procescyklus [ms]: 16
MTTF: 201
Cylindrisk [°] åbningsvinkel: 14; (±2)
Parametreringsmuligheder: Hysterese / vinduet; ekstra koblingspunkt; tilkoblings- og frakoblingsforsinkelse; tilkoblingsprocesser; teach-funktion; lys-/mørkekobling
Profiler: Smart Sensor: Device Identification; multi-channel, two setpoint switching sensor, type 0 Generic Profiled sensor; Process data variabel; Device Diagnosis; Teach Channel
Koblingsafstand [mm]: 80...1200; (target: 200 x 200)
Skiftefrekvens DC [Hz]: 5
Drift med koblingspunkt [%]: -2...2
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
SIO-tilstand: Ja
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 35
Teach-funktion: Ja
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 200
Gentagelsesnøjagtighed IO-link [%]: < 0,7

Produkttype: Ultralydstast

Type: UGT594

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: PNP

Koblingsafstand (max.): 1200 mm

Variant: Ultralyd

Tilslutning: M12

Størrelse: M18 x 1

Kabinetmateriale: Metal

Kontakttype: 1 PNP

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 53 mm

Bredde: 20 mm

H: 37.7 mm

(Ø): 18 mm

Dim.: (Ø x H) 18 mm x 37.7 mm

RoHS-godkendt: Ja

UKCA: Ja
