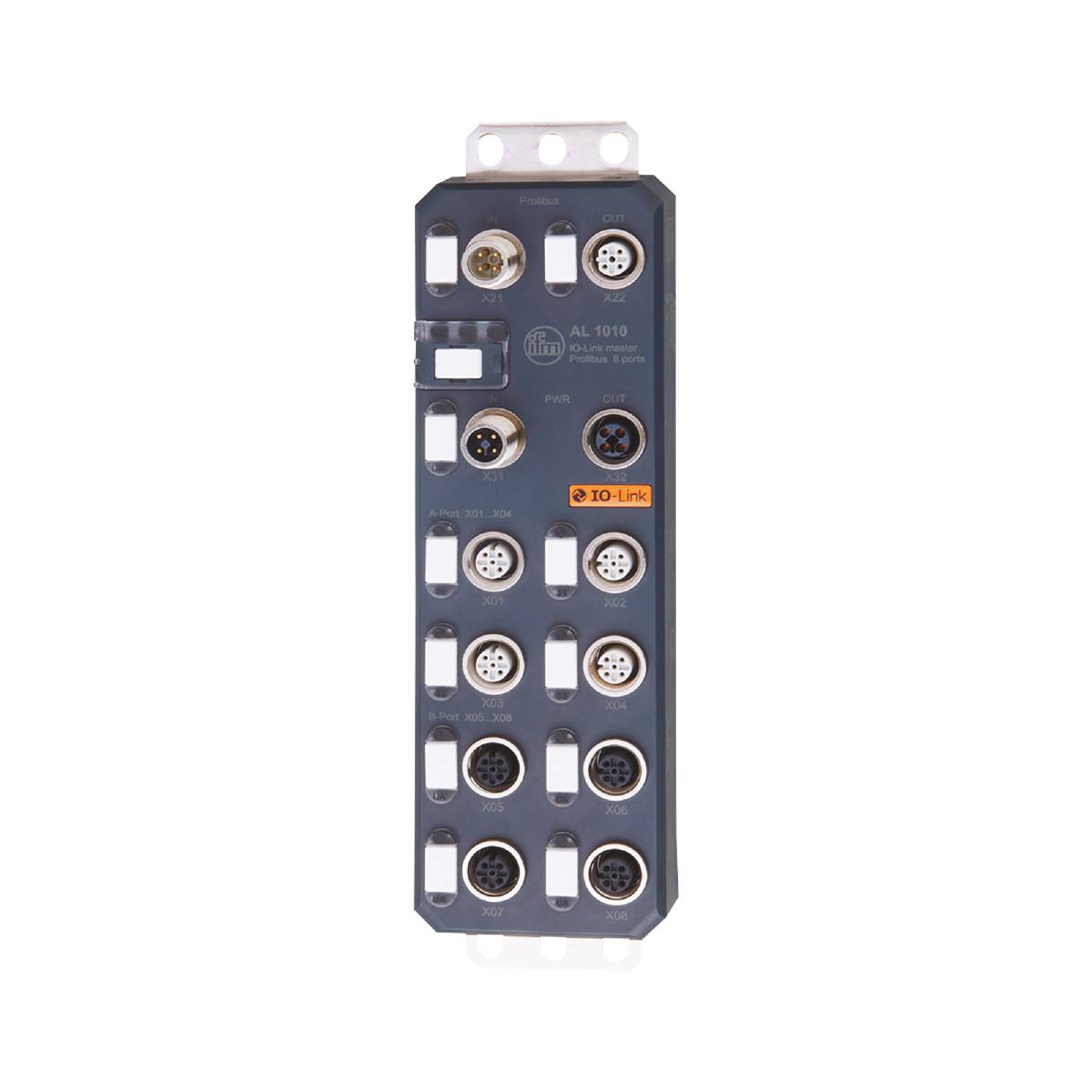

ifm Electronic AL1010 AL1010 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor/Aktorbox aktiv
Antal signalpladser
12
Antal fordelere
8-dobbelt
Type
AL1010
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorbokse
- Pålidelig overførsel af maskindata, procesparametre og diagnosedata til styringen
- Med integreret feltbus-interface
- Stort driftstemperaturområde og høj beskyttelsesklasse
- Robust kabinet til anvendelse i krævende industriomgivelser
- Til tilslutning af op til otte IO-link-enheder
Tekniske specifikationer
- Strømforsyning til udgange: 24 V DC
- Antal digitale udgange: 8; (IO-Link-port Class A: 4 x 1; IO-Link-port Class B: 4 x 1)
- Antal digitale indgange: 12; (IO-Link-port klasse A: 4 x 2; IO-Link-port Class B: 4 x 1)
- Antal ind- og udgange: Antal digitale indgange: 12; antal digitale udgange: 8
- Antal porte klasse A - IO-link master Master: 4
- Antal porte Class B - IO-link master: 4
- Omgivende temperatur-1 [°C]: -25...60
- Anvendelse: I/O-moduler til feltbrug
- DRIFTSSPÆNDING [V]: 19...31,2 DC; (US)
- Loop-funktion: Spændingsforsyning; feltbusinterface
- Samlet antal ind- og udgange: 12; (kan konfigureres)
- Vægt [g]: 577.000
- IO-link revision - IO-link master Master: 1.1
- Kommunikationsinterface: IO-link; PROFIBUS
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...85
- Maks. Tilladt relativ luftfugtighed [%]: 95
- Koblingsniveau High [V]: 15...30
- Lavt kontaktniveau [V]: -3...5
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- Stikforbindelse: Procestilslutning - pinlayout: 0017 - stikforbindelse: M12; kodning: A; pakning: FKM / PROFIBUS IN - Pinlayout: 0163 - stikforbindelse: M12; kodning: B / PROFIBUS OUT - Pinlayout: 0162 - M12; kodning: B; tætning: FKM / spændingsforsyning I - Pinlayout: 0183 - stikforbindelse: M12; stikforbindelse: T / spændingsforsyning OUT - pinlayout: 0182 - stikforbindelse: M12; kodning: T; pakning: FKM
- Strømbelastningsevne pr. udgang [mA]: 200
- Strømbelastningsevne pr. port - aktuatorforsyning_UA [A]: 1,6
- Strømbelastning pr. port - sensorforsyning_US [A]: 0,2
- Overførselstype - IO-link Master: COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
- Materiale pakning: FKM
- Ekstra spændingsforsyning [V]: 19...31,2 DC; (UA)
- Emballage-type
Piece
- Produkttype
Sensor/Aktorbox aktiv
- Antal signalpladser
12
- Type
AL1010
- Antal fordelere
8-dobbelt
- Tilslutning
M12 bøsning
IP65
IP67
- Tilladt strømbelastning per stikplads
1.6 A
- Maks. temperatur
60 °C
- Min. Temperatur
-25 °C
- Forbindelsestype (fordelerbokse)
M12-tilslutning
M12-stik
- Vægt
577.000 g
- Produc.-delnr.
AL1010
- Indhold
1 stk
- RoHS-godkendt
Ja
- Tilladt strømbelastning per I/O signal
200 mA
- Min. driftsspænding
19 V/DC
- Driftsspænding maks.
31.2 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321617 ifm Electronic AL1010 AL1010 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321617 ifm Electronic AL1010 AL1010 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
Beskrivelse
Ifm AL1010 IO-link-master Powerline
