Frekvensomformer
3121 Resultater

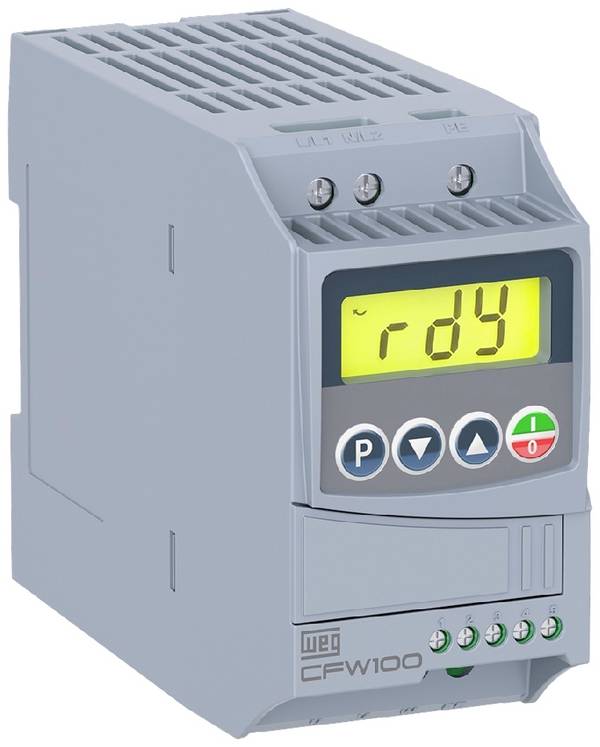

WEG Frekvensomformer CFW100 A 01P6 S2 0.18 kW 1-faset 200 V, 240 V

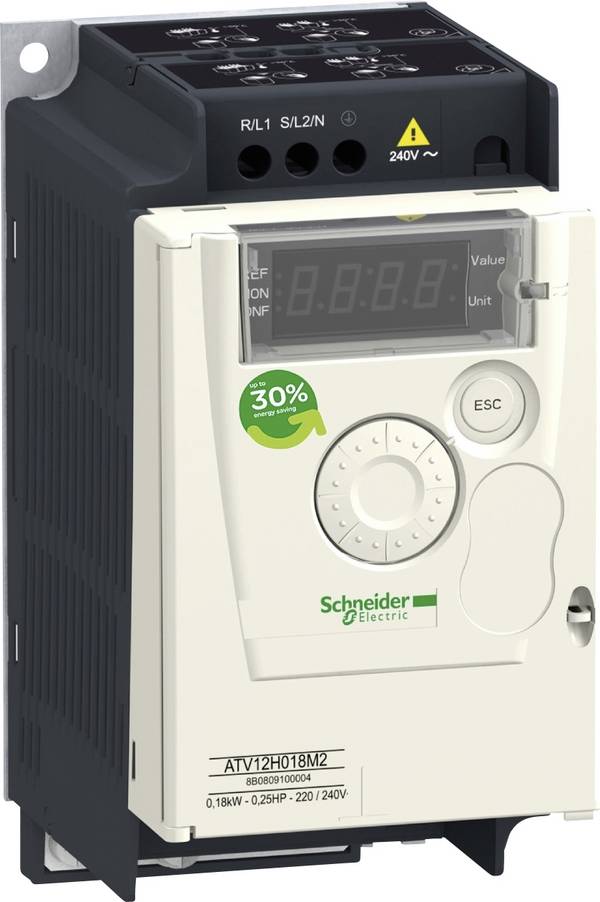

Schneider Electric Frekvensomformer ATV12H018M2 0.18 kW 1-faset 200 V, 240 V

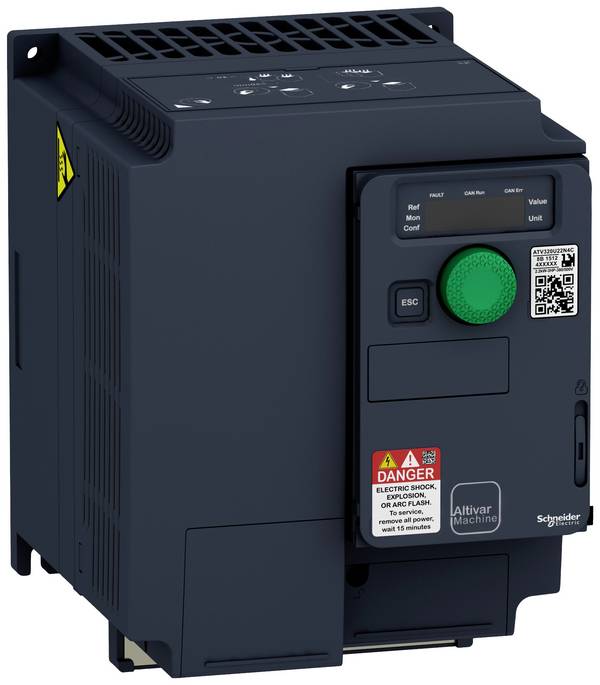

Schneider Electric Frekvensomformer ATV320U22N4C 2.2 kW 3-faset

Schneider Electric Frekvensomformer ATV12HU22M2 2.2 kW 1-faset 200 V, 240 V

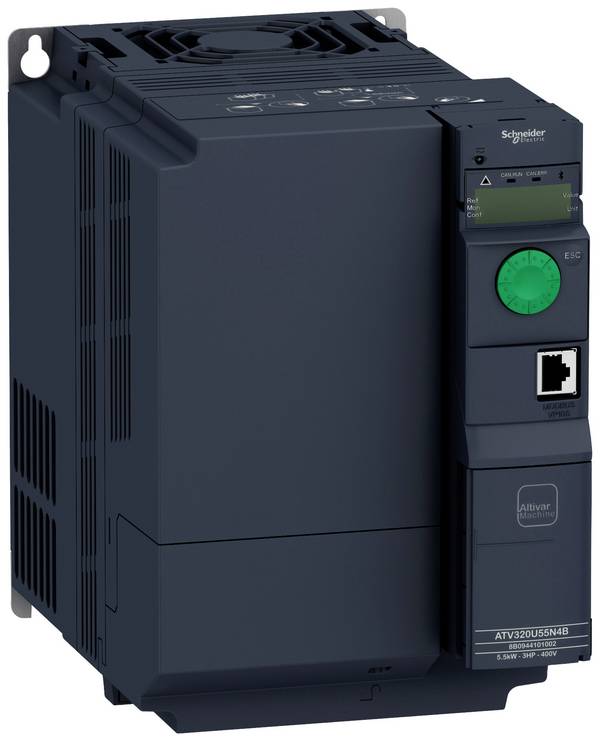

Schneider Electric Frekvensomformer ATV320U55N4B 5.5 kW 3-faset

Schneider Electric Frekvensomformer ATV12H037M2 0.37 kW 1-faset

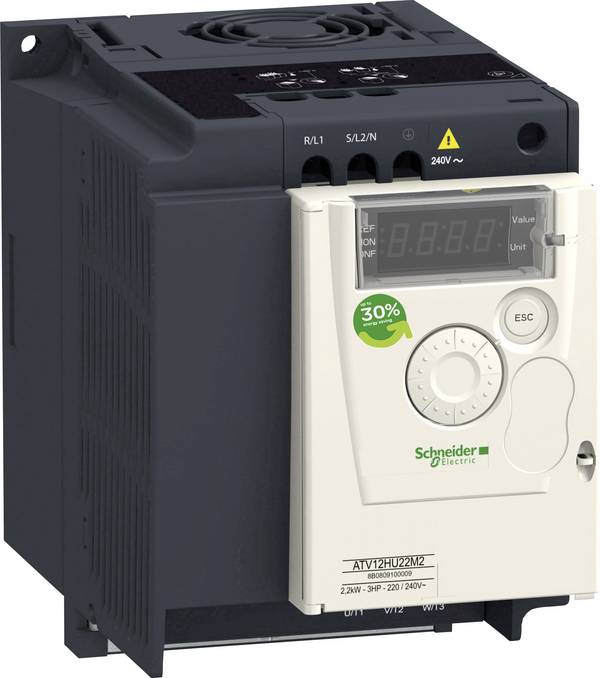

Schneider Electric Frekvensomformer ATV12HU15M2 1.5 kW

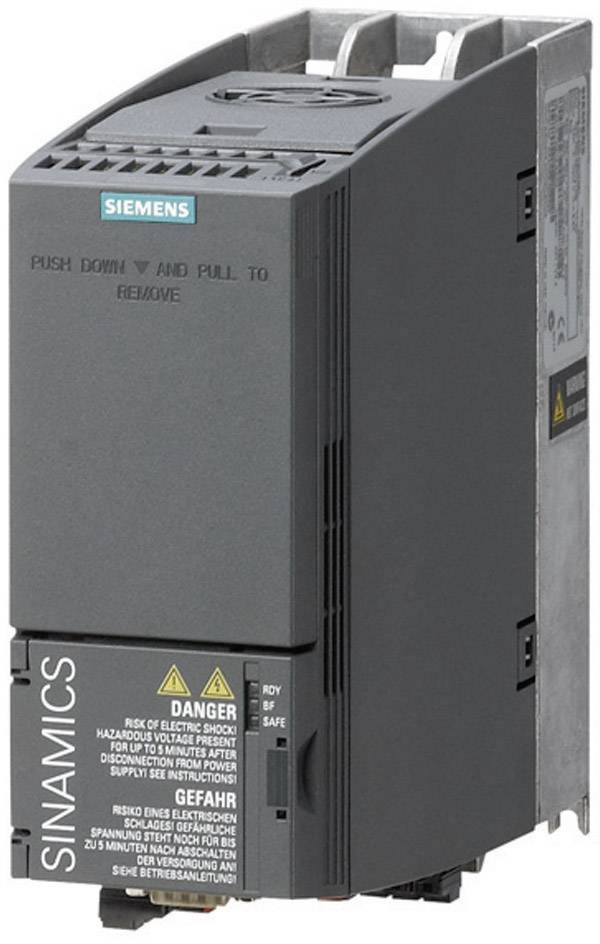

Siemens Frekvensomformer SINAMICS G120C 1.5 kW 3-faset 400 V

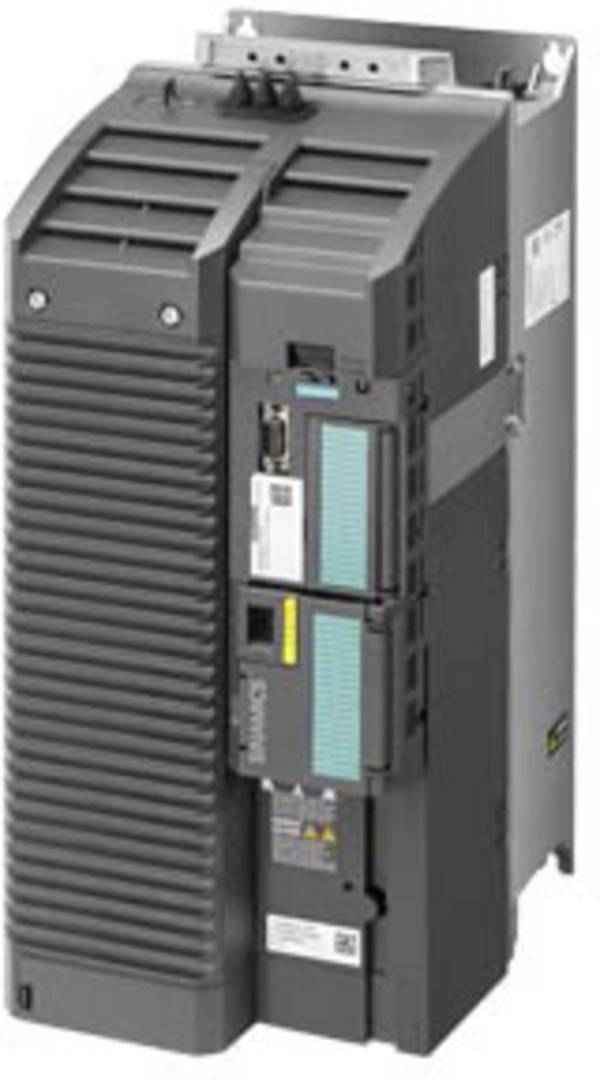

Siemens Frekvensomformer 6SL3210-1KE24-4AF1 18.5 kW 380 V, 480 V

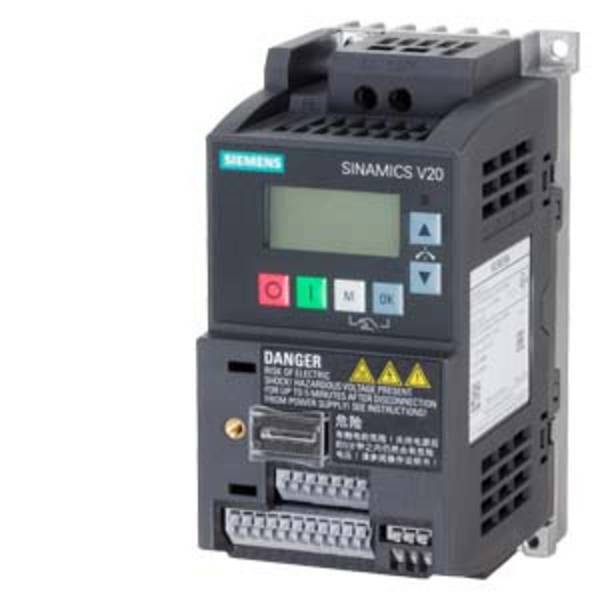

Siemens Frekvensomformer 6SL3210-5BB13-7BV1 0.37 kW 200 V, 240 V

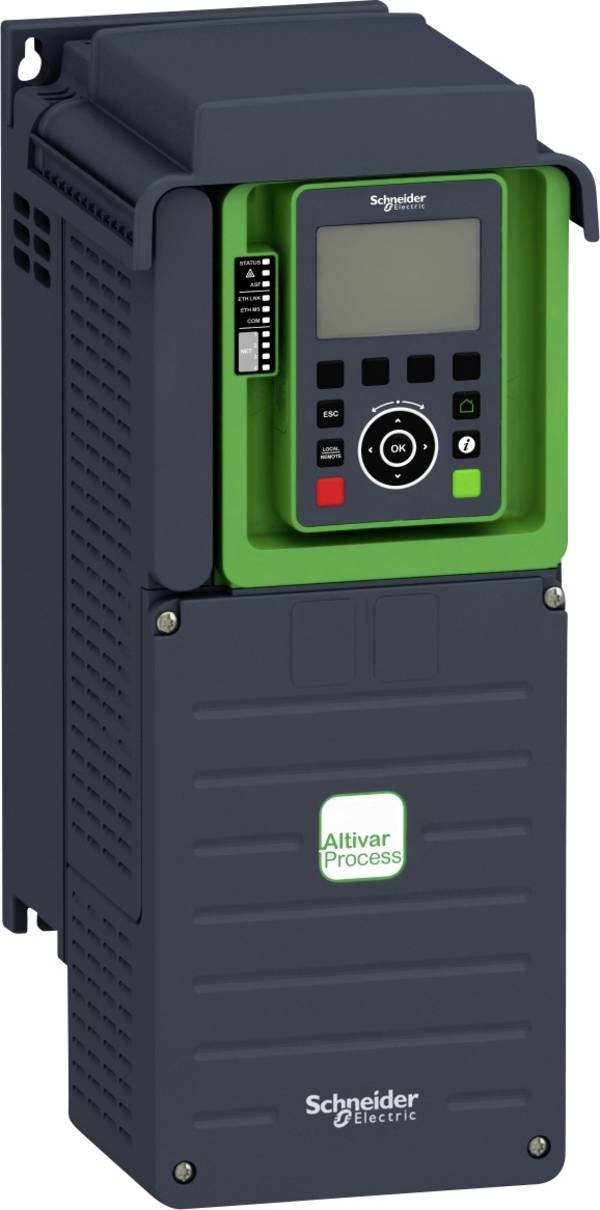

Schneider Electric Frekvensomformer ATV630U75N4 7.5 kW 3-faset 380 V, 480 V

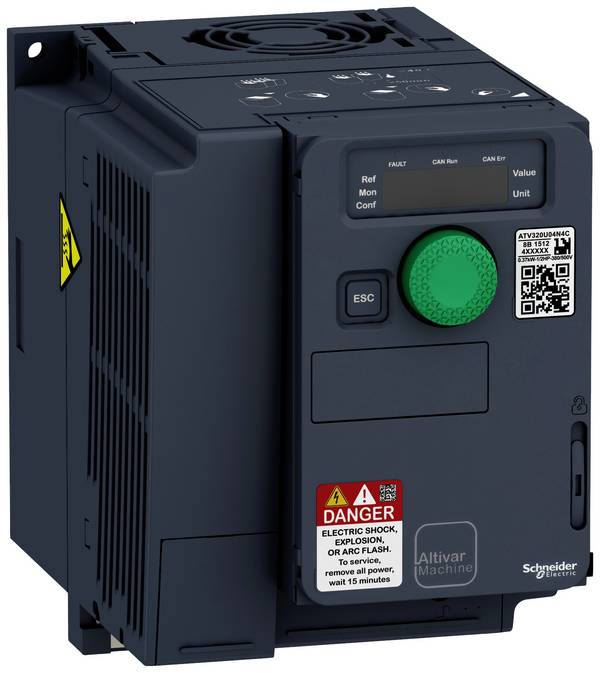

Schneider Electric Frekvensomformer ATV320U15N4C 1.5 kW 3-faset

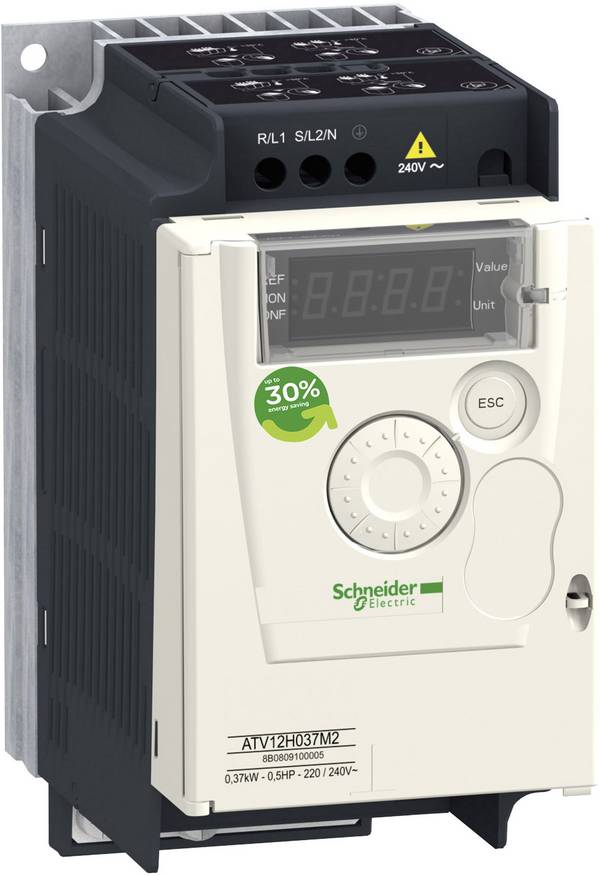

Schneider Electric Frekvensomformer ATV12H055M2 0.55 kW 1-faset

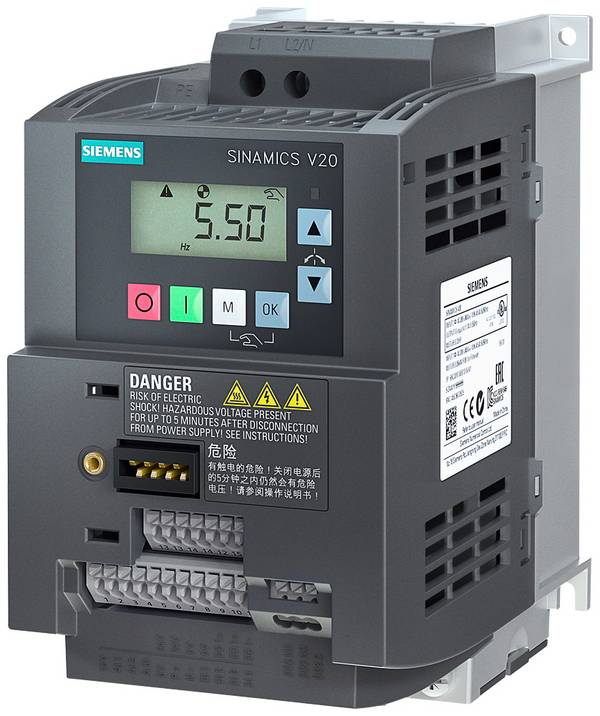

Siemens Frekvensomformer 6SL3210-5BB21-5BV1 1.5 kW 1-faset

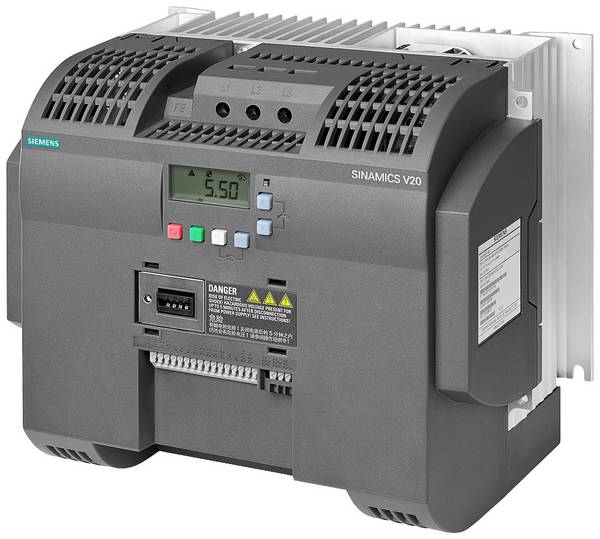

Siemens Basisomformer 6SL3210-5BE27-5CV0 7.5 kW 380 V, 480 V

Siemens Basisomformer 6SL3210-5BB12-5BV1 0.25 kW 200 V, 240 V

Siemens Basisomformer 6SL3210-5BB17-5BV1 0.75 kW 200 V, 240 V

WEG Frekvensomformer CFW100 B 02P6 S2 0.37 kW 1-faset 200 V, 240 V

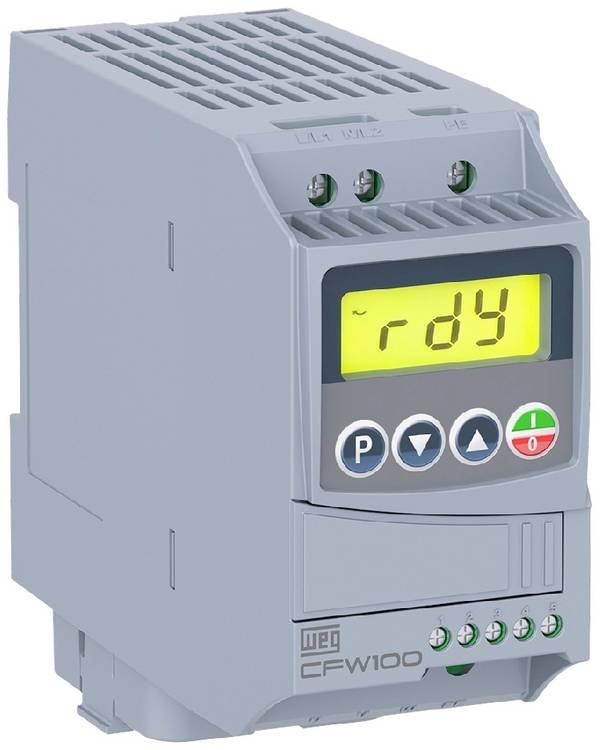

WEG Frekvensomformer CFW100 C 04P2 S2 0.75 kW 1-faset 200 V, 240 V

Siemens Frekvensomformer 6SL3220-3YE16-0AB0 2.2 kW 3-faset

Peter Electronic Frekvensomformer 0.37 kW 1-faset 230 V

Peter Electronic Frekvensomformer 0.37 kW 1-faset 230 V

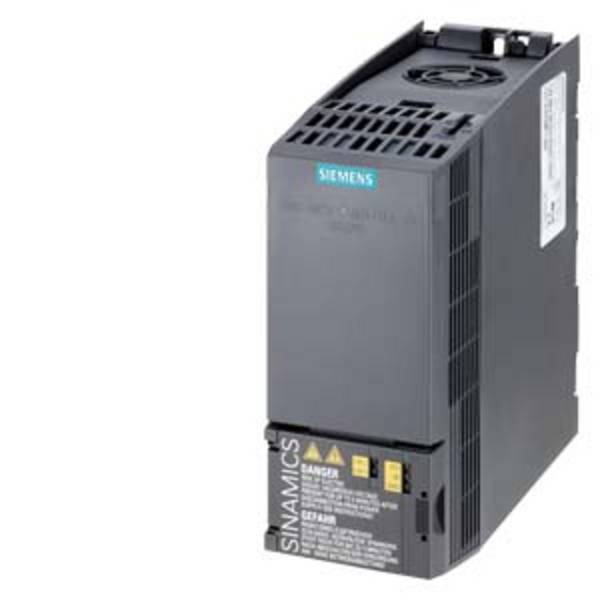

Siemens Frekvensomformer 6SL3210-1KE11-8UF2 0.37 kW 380 V, 480 V

Siemens Frekvensomformer 6SL3220-1YE16-0AB0 2.2 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE14-0UF0 1.5 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE12-1AP0 1.1 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE12-0AB0 630 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE12-0AP0 1.1 kW 3-faset

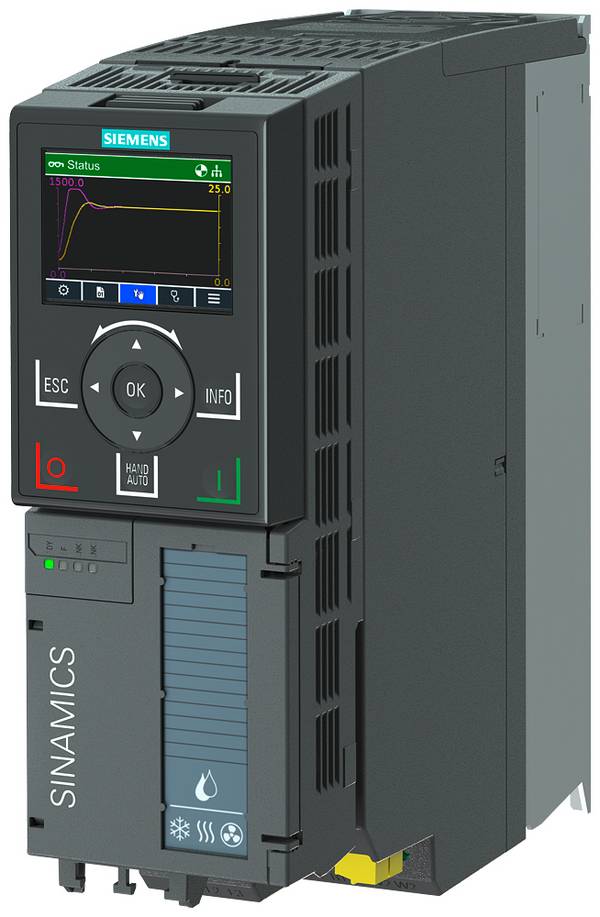

Siemens Frekvensomformer 6SL3220-1YE14-1AB0 1.5 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE12-0UP0 1.1 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE10-0UP0 0.75 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE10-0UB0 630 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE20-1UP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE36-0AP0 37 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE36-0AF0 37 kW 3-faset

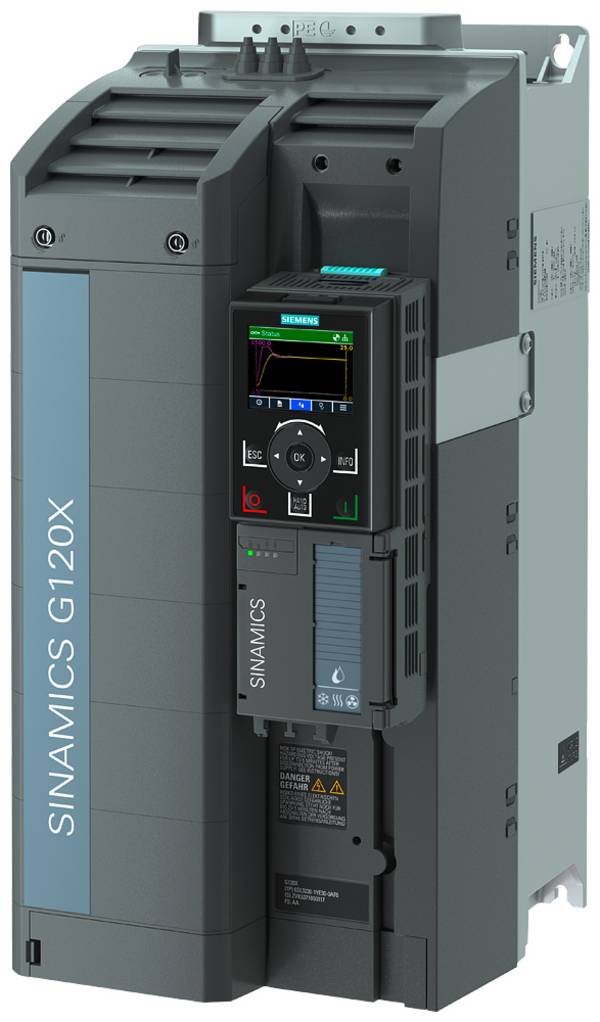

Siemens Frekvensomformer 6SL3220-1YE36-1UB0 37 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE18-1AB0 3 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE18-1AF0 3 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE16-1UP0 2.2 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE18-0AF0 3 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE16-0UF0 2.2 kW 3-faset

Siemens Frekvensomformer 6SL3220-1YE16-1AP0 2.2 kW 3-faset

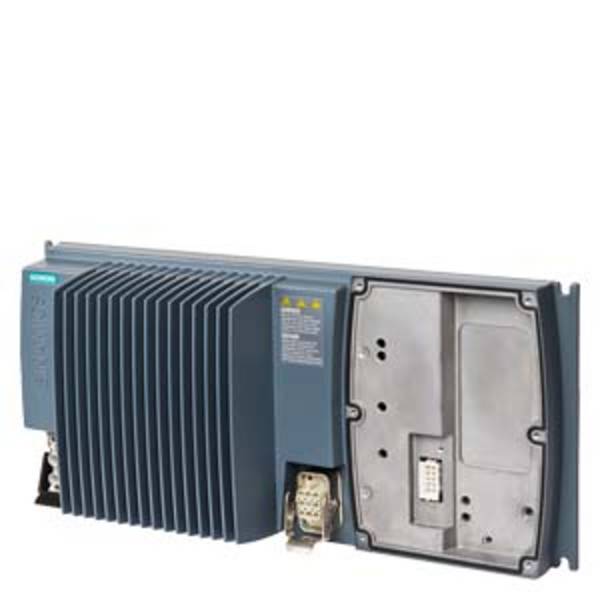

Siemens Frekvensomformer 6SL3525-0PE17-5AA1 0.75 kW 380 V, 500 V

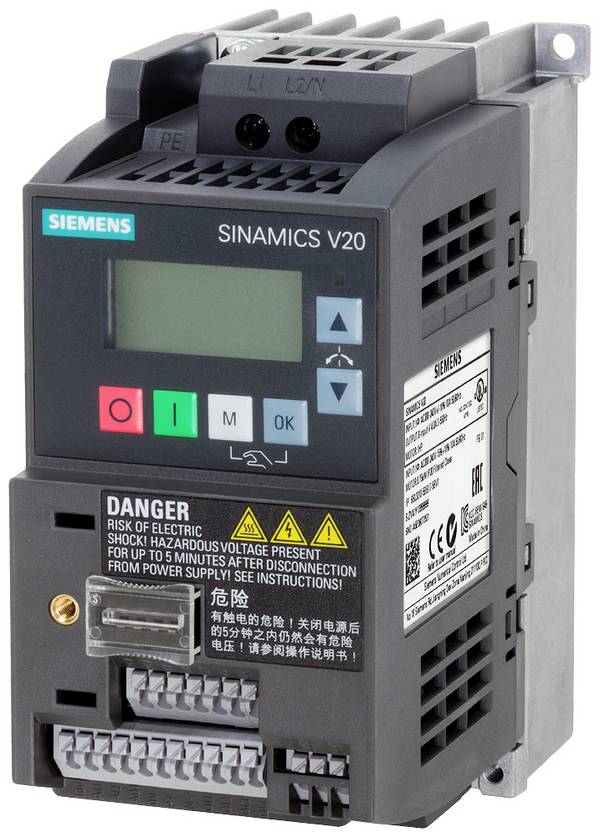

Siemens Basisomformer 6SL3210-5BB15-5BV1 0.55 kW 200 V, 240 V

Siemens Basisomformer 6SL3210-5BB15-5UV1 0.55 kW 200 V, 240 V

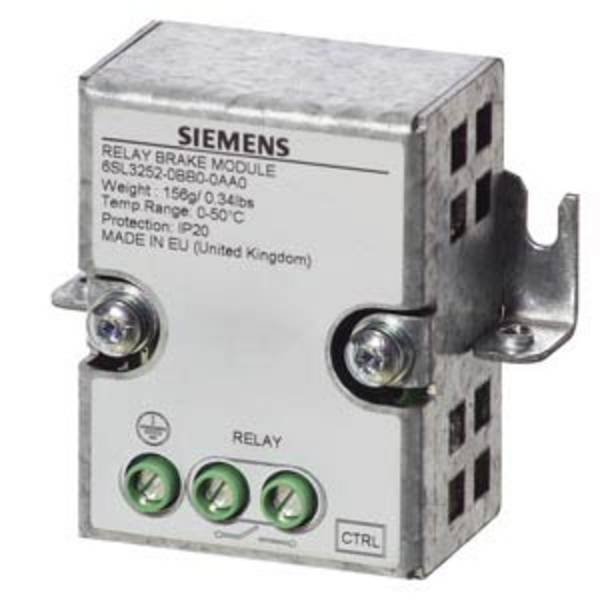

Siemens Frekvensomformer 6SL3252-0BB00-0AA0

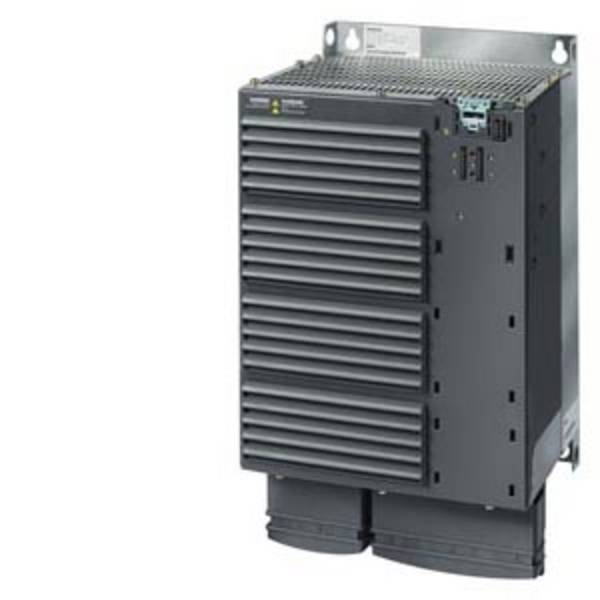

Siemens Frekvensomformer 6SL3225-0BE33-0UA0 30.0 kW 380 V, 480 V

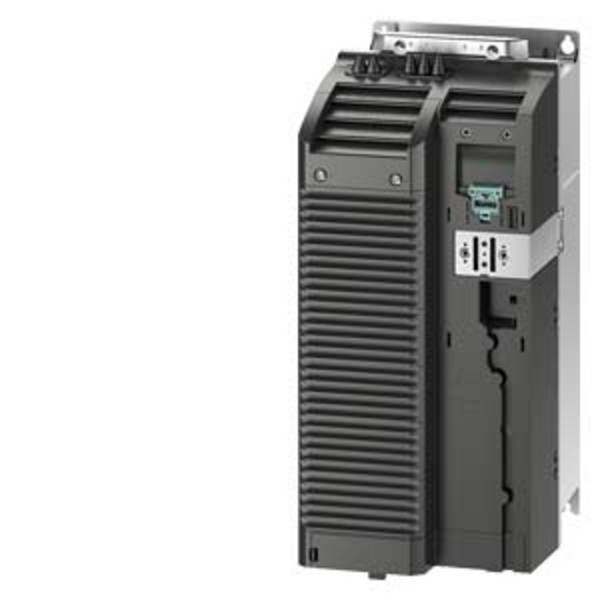

Siemens Frekvensomformer 6SL3210-1PE23-8AL0 15.0 kW 380 V, 480 V

Siemens Frekvensomformer 6SL3210-1PE23-8UL0 15.0 kW 380 V, 480 V

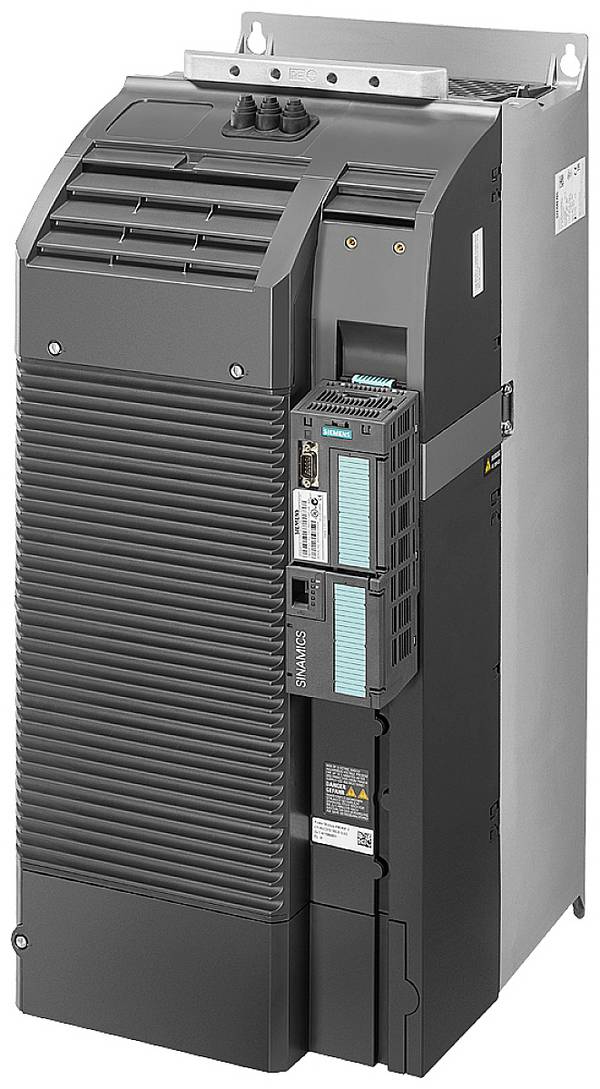

Siemens Frekvensomformer 6SL3210-1RE32-5AL0 110.0 kW 380 V, 480 V

Siemens Frekvensomformer 6SL3210-1RE27-5AL0 30.0 kW 380 V, 480 V

Siemens Frekvensomformer 6SL3210-1RE26-0UL0 22.0 kW 380 V, 480 V

Siemens Frekvensomformer 6SL3210-1PH23-5AL0 22.0 kW 500 V, 690 V

Peter Electronic Frekvensomformer VD i 150/E3 1.5 kW 1-faset 230 V

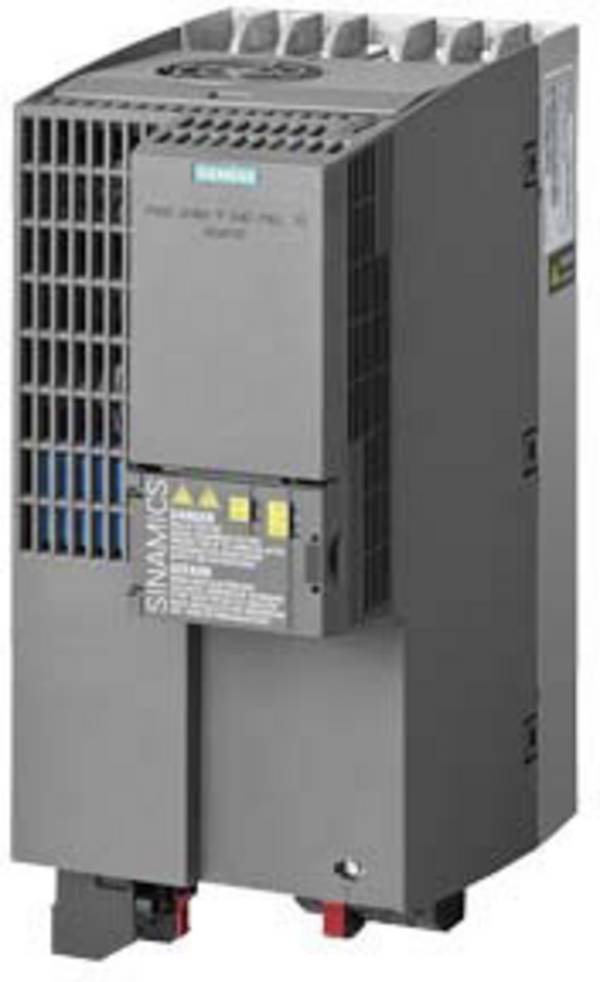

Siemens Frekvensomformer 6SL3210-1KE23-8UP1 15.0 kW 380 V, 480 V

Siemens Frekvensomformer 6SL3230-1YE14-0UP0 1.5 kW 3-faset

Siemens Frekvensomformer 6SL3220-3YE36-0UF0 37 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YE36-0UF0 37 kW 3-faset

Siemens Frekvensomformer 6SL3230-3YE20-1AP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3220-2YE20-0AP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3220-3YE20-1AP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-1YE20-0AP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3220-2YE20-1AP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-1YE20-0AB0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-1YE20-0UP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3220-2YE20-0UP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3220-3YE20-1UB0 4 kW 3-faset

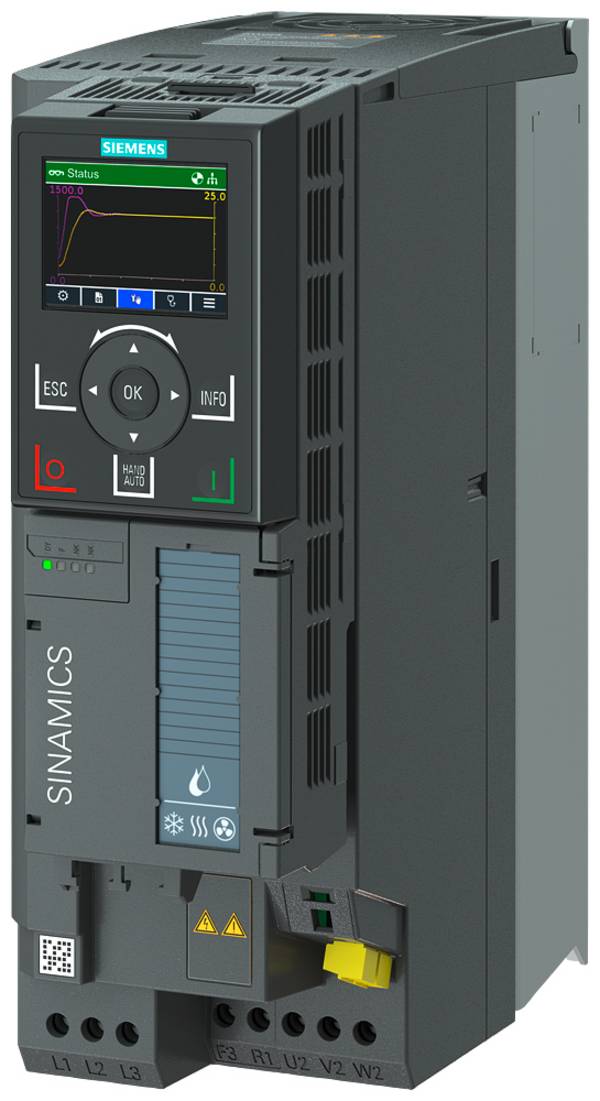

Siemens Frekvensomformer 6SL3230-2YE20-0AP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YE18-1UB0 3 kW 3-faset

Siemens Frekvensomformer 6SL3220-3YE20-0AP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3210-5BB13-7UV1 0.37 kW 200 V, 240 V

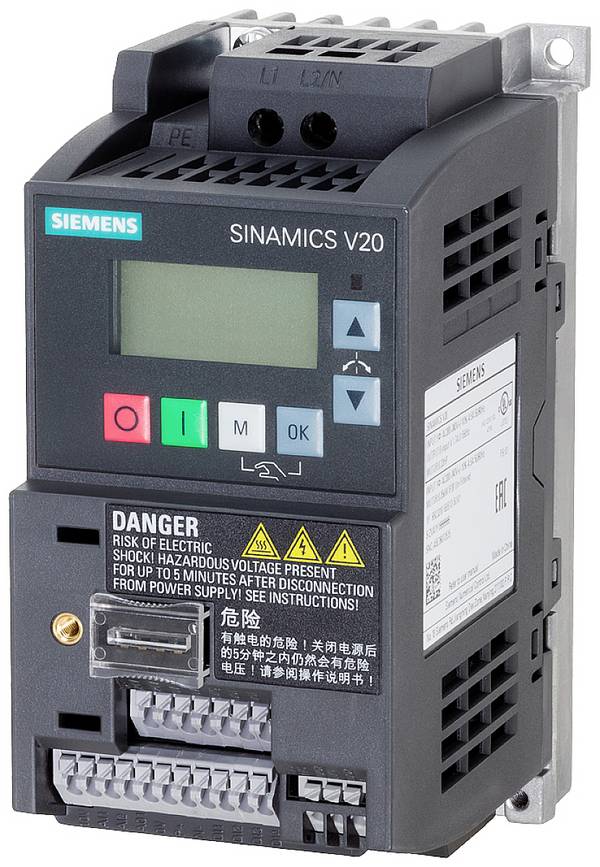

Siemens Frekvensomformer 6SL3210-5BB11-2UV1 0.12 kW 200 V, 240 V

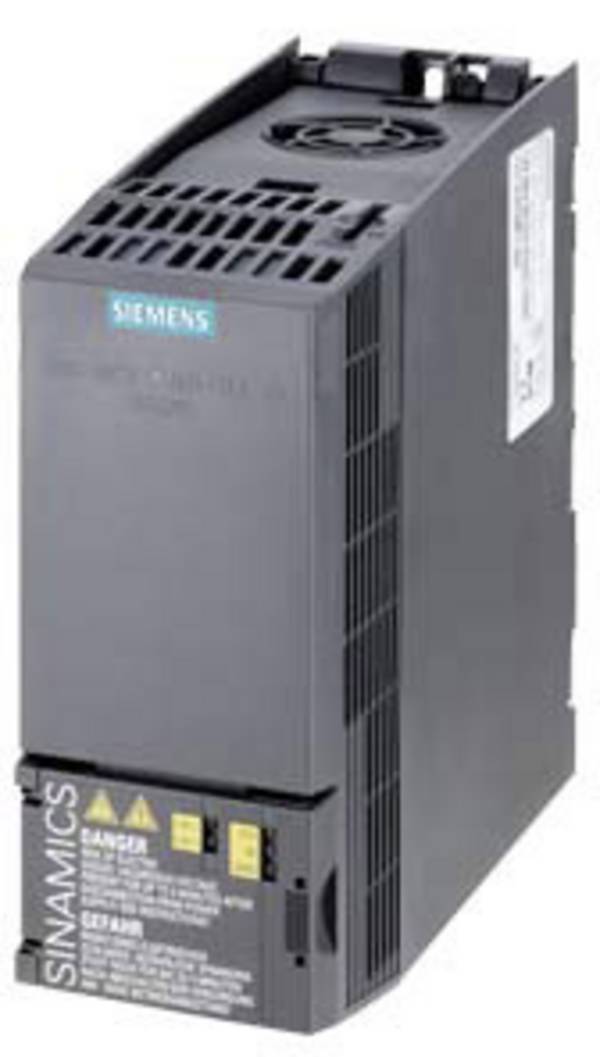

Siemens Frekvensomformer 6SL3210-1KE14-3UB2 1.1 kW 380 V, 480 V

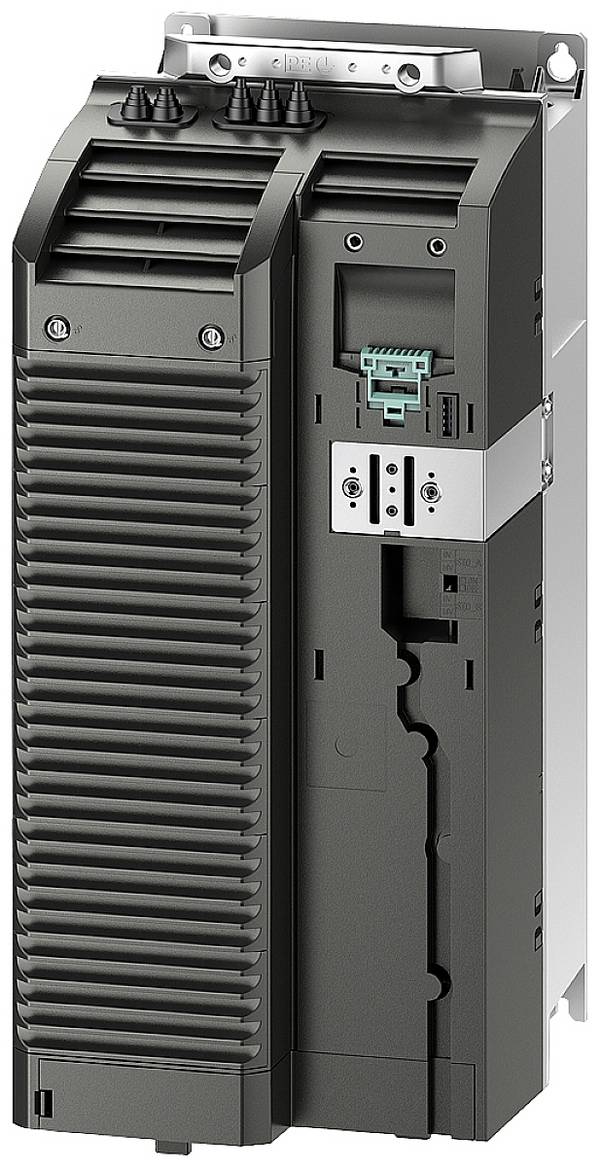

Siemens Frekvensomformer 6SL3210-1RH21-4UL0 7.5 kW 500 V, 690 V

Siemens Frekvensomformer 6SL3230-2YC24-0UF0 7.5 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC20-1UF0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC20-1UP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC20-0UP0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC20-1UB0 4 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC10-1UF0 0.75 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC10-0UP0 630 kW 3-faset

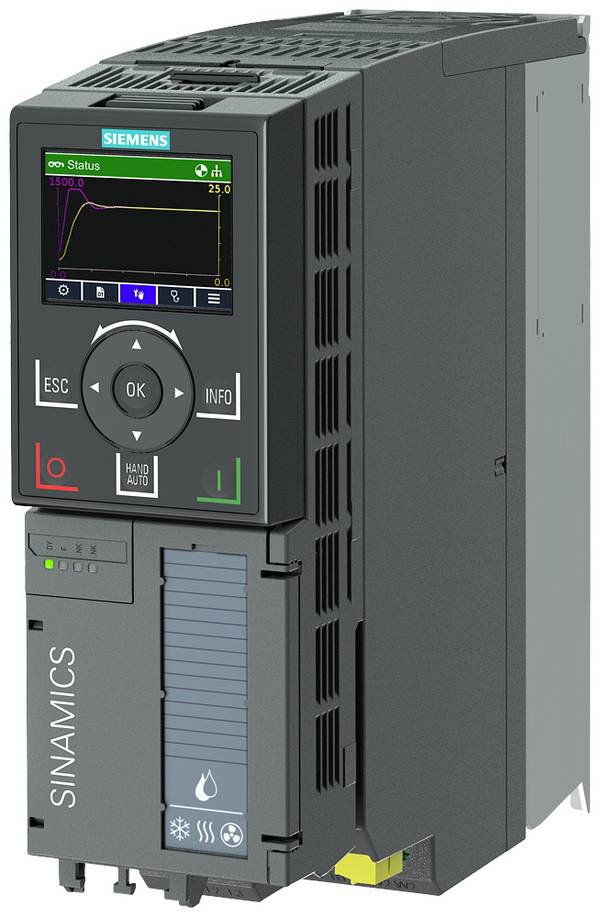

Siemens Frekvensomformer 6SL3230-2YC10-1UP0 0.75 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC16-1UP0 2.2 kW 3-faset

Siemens Frekvensomformer 6SL3230-2YC14-0UF0 1.5 kW 3-faset

Siemens Frekvensomformer 6SL3220-2YC16-0UF0 2.2 kW 3-faset

Siemens Frekvensomformer 6SL3220-2YC14-1UP0 1.5 kW 3-faset

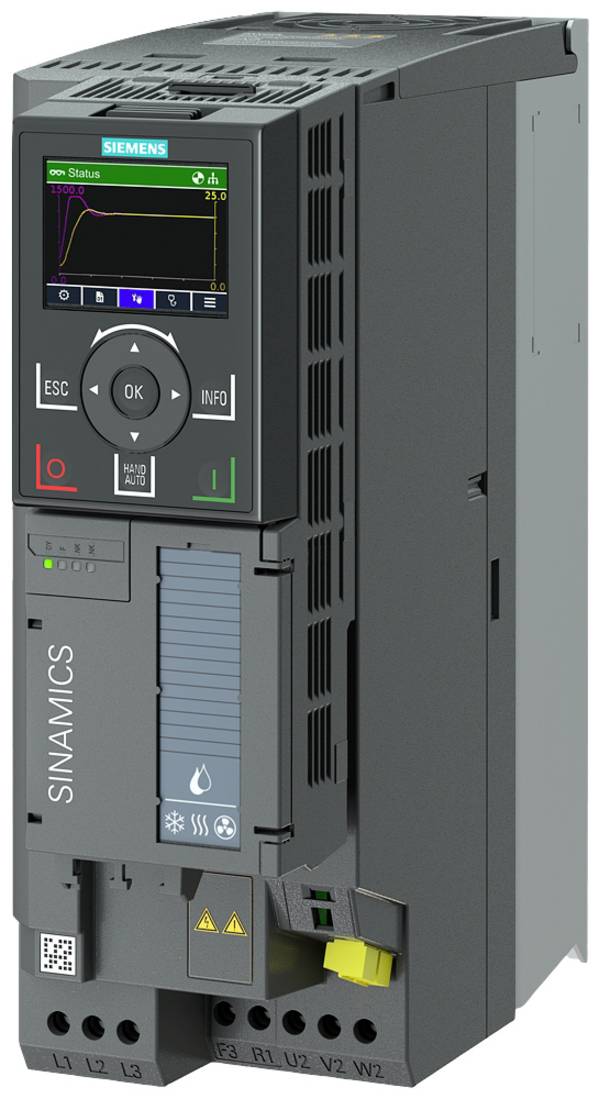

Siemens Frekvensomformer 6SL3220-2YC18-0UP0 3 kW 3-faset

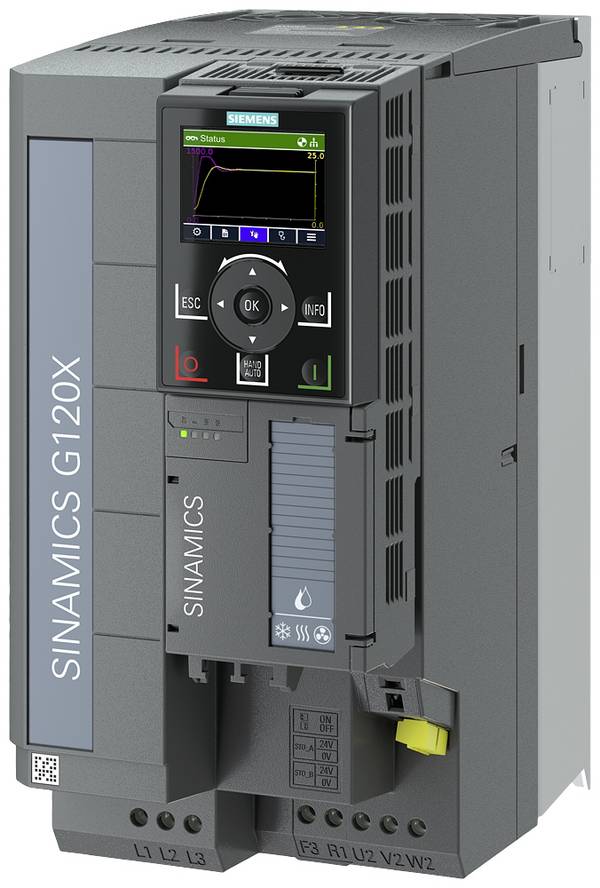

Siemens Frekvensomformer 6SL3220-2YC22-0UP0 5.5 kW 3-faset

Siemens Frekvensomformer 6SL3220-2YC24-1UB0 7.5 kW 3-faset
Rådgiver
Trefasede motorer er almindelige i den industrielle sektor. Men hvis du tilslutter en trefaset motor til lysnettet, accelererer den hurtigt til en bestemt hastighed. Dette sikrer, at din motor slides hurtigere. En frekvensomformer er praktisk i dette tilfælde. Vi forklarer mere nedenfor:
Teksten forneden er maskineoversat fra den tyske originaltekst.
Værd at vide om frekvensomformere
Hvad er en frekvensomformer?
Hvordan fungerer en frekvensomformer?
Hvilke fordele har en frekvensomformer?
Hvilke typer frekvensomformere findes?
Købekriterier for frekvensomformer - hvad skal man være opmærksom på?
De hyppigst stillede spørgsmål om frekvensomformere
Hvad er en frekvensomformer?
En frekvensomformer omdanner den forudbestemte vekselspænding fra det lokale strømnet til en vekselspænding med variabel amplitude og frekvens. På denne måde kan der opstå spændinger, som er nøjagtigt tilpasset det tilsluttede apparat.
Frekvensomformere anvendes hovedsageligt til at forbedre start- og omdrejningstalforholdet for drejestrømsmotorer. Uden frekvensomformer ville sådanne motorer ikke være trinløst regulerbare, men kunne kun drives med det konstante omdrejningstal, der er angivet af strømnettet.
Frekvensomformeren kan være beregnet til to forskellige driftstilstande:
- Ved enfaset drift tilsluttes omformeren til det almindelige vekselstrømsnet. Navnet på driftstypen henviser til den forsyningsspænding, som i dette tilfælde er enkeltfaset.
- Ved tre-fasedrift tilføres omformeren med vekselstrøm. Også her henviser navnet på driftstypen til forsyningsspændingen, som er trefaset ved drejestrøm.

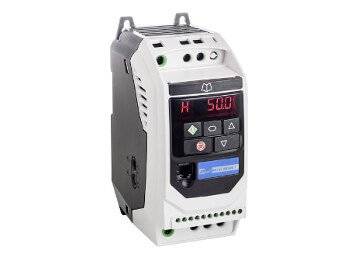

En moderne frekvensomformer i kompakt konstruktion.
Med frekvensomformere kan omdrejningstal trinløst indstilles til motorens nominelle omdrejningstal, uden at motorens drejningsmoment falder. Hvis mærkehastigheden, hvor motoren når den maksimale effekt under fuld belastning, overskrides, falder det afgivne drejningsmoment.
Hvordan fungerer en frekvensomformer?
For at motoren kan reguleres individuelt inden for drivteknikken, skal drejestrømsmotoren have en variabel frekvens af forsyningsspændingen. Den skal så at sige afkobles fra indgangsfrekvensen. Med henblik herpå konverteres indgangsspændingen i det elektriske system med en fast frekvens til jævnstrøm. Denne jævnspænding udlæses derefter i hurtig rækkefølge ved udgangen. Det følgende diagram viser opbygningen:
Opbygning og moduler
Princip-kontaktbillede af en frekvensomformer.
Ensretning (1)
Broensretter (diode D1 - D6) "klappet" de negative halvaksler af de sinusformede netvekselspændinger op Dermed anvendes også de negative dele af vekselspænding til strømforsyning til den efterfølgende kobling. I praksis giver det en jævnspænding med en vis restbølgethed. Ved ensretningen er der desuden integreret de nødvendige EMC-filtre ( E reflektor m agnetisk V-bærbarhed). Dermed sikres det, at der ikke kommer netforstyrrelser ind i frekvensomformeren, eller at der ikke afgives nogen forstyrrelser til strømnettet.
Mellemkreds (2)
I mellemkredsen er der monteret en kondensator (C), som udglatter restbølgethed for den spænding, der produceres af ensretteren. Til dæmpning af kraftige strømudsving er der stadig spoler (L) integreret i mellemkredsen. Spolerne er dog mindre relevante for at illustrere funktionen.
Det er væsentligt vigtigere med Chopper =Zhopper, der også befinder sig i mellemkredsen. Den består af en elektronisk kontakt (transistor T7) og en bremsemodstand (R). Dermed omdannes den overskydende energi, som motoren producerer i den krafttraftige drift, til Varme, og motoren bremses effektivt.
Vekselretter (3)
Vekselretteren overtager styringen af motoren. I princippet kan vekselretteren ses som en anordning af seks elektroniske kontakter (effekttransistor T1 - T6). Der er altid to transistorer, som er serieforbundne, og hvor der føres en motortilslutningsledning udad mellem transistorerne. Aktiveringen af transistorer sker ved hjælp af en omfattende reguleringselektronik.
Reguleringselektronik (4)
Justeringselektronikken styrer effekttransistorer i overensstemmelse med de respektive behov. Derudover har den processorstyrede elektronik de nødvendige indgange til et regulatorpotentiometer eller også tilsvarende bus-systemer som for eksempel EtherCAT, POWERLINK eller PROFIBUS-DP. Alternativt kan de nødvendige indstillinger også foretages via et tastatur med display. Omfattende beskyttelseskredsløb samt udgange til status- og fejlmeddelelser afrunder elektronikkens ydelsesomfang.
Sinusfilter (5)
Inden for drivteknikken genereres der massive støjsignaler ved kobling af meget høje strømme. Derved belastes motoren og især også isoleringerne kraftigt. Derfor indsættes der sinusfilter, der undertrykker alle forekommende fejl og sender en ren sinusspænding til motoren (M).
Vekselretterens funktion

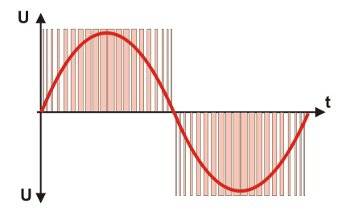

Forholdet mellem pulsbredde og pause giver udgangssignalet.
For at generere en sinus-udgangsspænding skal spændingen falde fra værdien »0« til det pågældende maksimum og derefter igen til »0«. I mellemkredsen har kun en jævnspænding med konstant højde til rådighed.
Derfor bruges der pulsbreddemodulationen (PWM). Det betyder: Den høje spænding fra mellemkredsen bliver tændt og slukket igen med det samme. Efter en kort pause tændes og slukkes spændingen igen. Denne koblingshyppighed gentager sig fortløbende.
Det vedlagte diagram viser virkningen af impulsbreddemodulerede styreimpulser. Selv om de altid lige høje koblingsimpulser ikke ser ud efter en sinus, har de alligevel en sinuslignende virkning i forhold til motorstrømmen. Smal tilkoblingsimpulser med lange pauser mellem impulserne giver en lav strøm. Brede impulser med korte pauser skaber en høj motorstrøm.
Til en bedre oversigt vises kun nogle få koblingsimpulser i diagrammet. I praksis genereres der dog flere tusinde skifteimpulser pr. sekund. Ved passende konstellation kan motorstrømmens frekvens og amplitude dermed ændres individuelt.
Hvilke fordele har en frekvensomformer?
I mange anvendelser er det nødvendigt, at bevægelsesforløbet langsomt kan starte og reguleres målrettet med hastigheden.
Dette gælder ikke kun for industrielle anlæg eller maskiner. Selv elevatoren i kontorbygningen skal ubetinget køre blidt og bremse lige så blidt.
Ud over den mere behagelige anvendelse virker en styring med blød start også meget positiv på slitagen af alle bevægelige mekanisdele og gear.
Tidligere var det kun muligt at anvende roterende drev med en thyristorstyring og en jævnstrømsmotor med høj effekt og en jævnstrømsmotor med høj effekt.
Med en frekvensomformer kan der anvendes billige asynkronmotorer, som desuden kræver et minimum af vedligeholdelse.

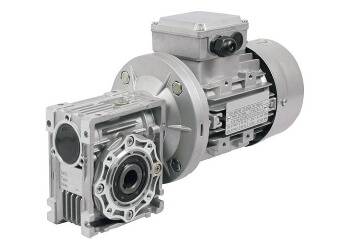

Takket være frekvensomformeren kan der anvendes billige motorer.
Hvilke typer frekvensomformere findes?

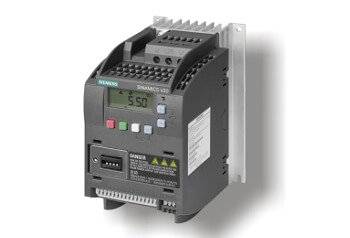

Indirekte frekvensomformer til 0,75 kW - motorer.
Ved den tidligere beskrevne indirekte frekvensomformer flyder den indgående vekselspænding i en ensretter, der efterfølgende forsyner en jævnspændings-mellemkreds.
I mellemkredsen udglattes strømmen ved hjælp af bufferkondensatorer og afbrydes via induktive spoler. Mellemkredsen forsyner igen en vekselretter, som derefter udsender en udgangsspænding i den ønskede amplitude og frekvens for det apparat, der skal spises.
I modsætning hertil er der ikke nogen mellemkreds i den direkte omformer (også kaldet matrixomformer). I stedet udføres frekvensomformerne i et enkelt, temmelig kompliceret kredsløb med forskellige stier.
En væsentlig fordel ved direkte omformere er, at de kan genfødes, og at de ved samme indgangs- og udgangsfrekvens arbejder næsten uden tab. De har dog brug for en fuldstændig strømforsyning (i form af vekselstrøm). Desuden leverer de en forholdsvis lav maksimal udgangsspænding.
Regenerativ
Ved recirkulerende anordninger, der kan regenereres, går omdannelsen til begge retninger: De kan også overføre energi, der f.eks. frigøres under en bremseproces, til elnettet. Med andre ord kan omformeren også fungere som generator! Denne mekanisme er særlig nyttig, når drev ofte skal bremses, f.eks. i centrifuger, elevatorer eller elektriske lokomotiver.
Godt at vide: Vælg egnede motorer
Da der i omformer optræder delafladninger med store spændingsændringer og høje strømspidser, bliver isoleringen af motorviklingerne relativt stærkt belastet. Derfor er kun bestemte motortyper egnet til drift med frekvensomformere (se standarden din VDE 0530-25). Også en EMC-korrekt kabelføring af motoren er uundværlig.
Købekriterier for frekvensomformer - hvad skal man være opmærksom på?
Følgende tekniske parametre for en frekvensomformer skal være i overensstemmelse med kravene til den påtænkte anvendelse:
- Hvilken indgangsspænding har du til rådighed? Alt efter model kan frekvensomformeren forarbejde 230 V, 400 V, 480 V eller 580 V veksel- eller drejestrøm.
- Udgangsspændingen og den maksimale udgangseffekt, som omformeren kan stille til rådighed, skal passe til din anvendelse. Typiske udgangseffekter ligger i området fra 0,1 til ca. 20 kW. Værdien kW er lig med kilowatt, hvor 1000 watt svarer til en kW-værdi.
- Også omformerens frekvensområde skal indeholde de værdier, du ønsker. Nogle apparater genererer kun frekvenser, der er placeret tæt ved standardindgangsfrekvensen på 50 Hz (for eksempel 48 til 62 Hz). Andre omformer dækker hele spektret fra 0 Hz til 650 Hz.
- De fleste frekvensomformere kan kobles til feltbusser eller Ethernet, for eksempel via en Profibus-grænseflade. Faste drivprofiler i standarden IEC 61800-7 sikrer, at omformer fra forskellige producenter opfører sig ens på feltbuerne.
- Ud over ydeevnetilslutninger kan omformer have flere ind- og udgange. Derudover kan der for eksempel tilsluttes et potentiometer til indstilling af udgangsfrekvensen. De fleste moderne frekvensomformere har dog en tastaturenhed og et digitalt display, som sikrer en komfortabel tilpasning til den aktuelt tilsluttede motor. Nogle omformer kan konfigureres helt individuelt ved hjælp af et eget programmeringssprog. Den færdige kode indlæses derefter via et yderligere interface i omformeren.
De hyppigst stillede spørgsmål om frekvensomformere
Hvad med frekvensrampen?
Frekvensrampen er en indstillingstilstand, hvor omformeren kører udgangsspændingen kontinuerligt fra nul til den ønskede værdi. På denne måde kan overstrømsspidser undgås ved start af motoren. Også opbremsning af omformeren fungerer bedst med en (faldende) frekvensrampe.
Kan hver IEC-standardmotor drives med en frekvensomformer?
Principielt allerede, men fordi motorerne med frekvensomformere belastes termisk højere, bør der under alle omstændigheder anvendes faseisolationer i viklingerne. Derefter skal motorens polantal og dermed rotorens omdrejningstal desuden vælges præcist, så der også ved belastning opnås et praktisk reguleringsområde.
Hvad er en (roterende) ændring?
I en omformer anvendes roterende elektriske komponenter (f.eks. en elektrisk motor og en generator) til at skabe variable udgangsspændinger. I modsætning til den elektriske maskine indeholder frekvensomformeren ingen mekanisk bevægelige komponenter. En omformer opfylder altså en funktion, der svarer til en frekvensomformer, men spændingstilpasningen sker på elektromekanisk vis.
Hvad er forskellen mellem en frekvensomformer og en transformator?
Med en transformator kan der også oprettes en variabel udgangsspænding ud fra en fast indgangsspænding. Transformere kan dog kun ændre spændingsamplituden, ikke deres frekvens. Transformatorer alene til komplekse veksel- og drejestrømsanvendelser er altså ikke nok. De anvendes dog ofte som komponent inden for frekvensomformere, for eksempel til at skabe forskellige spændingsniveauer.
