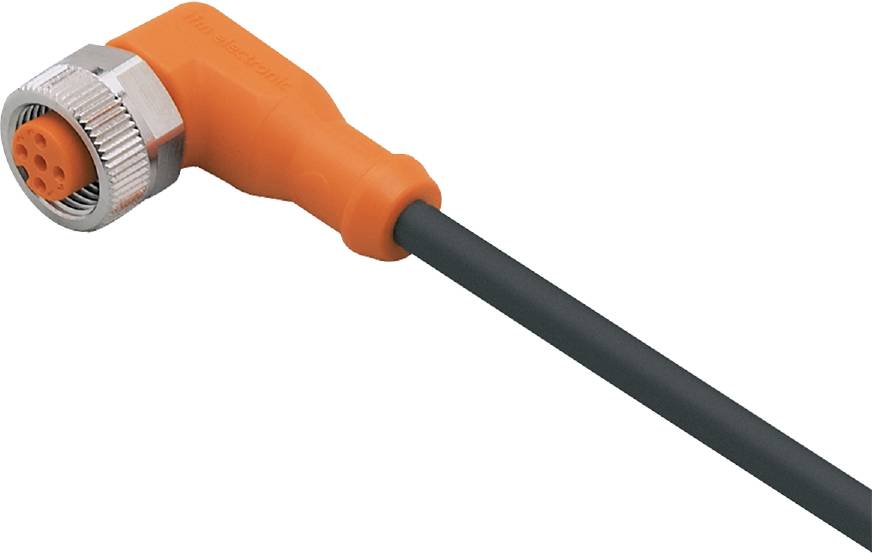

ifm Electronic EVC541 Tilslutningsledning M12 Tilslutning, vinklet 2 m Pol-tal (RJ): 5 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsledning
Konstruktion
Tilslutning, vinklet
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12
Tilslutningsside B
Kabel, åben ende
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Permanent høj EMC-støjbeskyttelse mod kraftige interferens på feltniveau
Tekniske specifikationer
- Mål [mm]: 26,5 x 15,5 x 36,5
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: ≥ 2; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Særlige egenskaber: Silikonefri; halogenfri; forgyldte kontakter; afskærmet ledning; slæbekædeledelse
- DRIFTSSPÆNDING [V] < : 50 AC / < 60 DC
- Vægt [g]: 99.600
- Kabel: 2 m, PUR, halogenfri, sort, dia. 4,9 mm, afskærmet; 4 x 0,34 mm² (42 x dia. 0,1 mm)
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: Tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, vinklet; kodning: A; fastlåsning: Messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm; afskærmet tilslutningsledning: skærm lagt på
- Samlet strømbelastning [A]: 4
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, forniklet
- Emballage-type
Piece
- Type
EVC541
- Produkttype
Tilslutningsledning
- Konstruktion
Tilslutning, vinklet
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12
- Tilslutningsside B
Kabel, åben ende
- pol-tal
5
- Kabellængde
2 m
- Kappemateriale
PUR
- Nominel spænding
50 V/AC
60 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
4.9 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M12 bøsning
- Gevind-type
M12
- kodning
A
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
IP65/67
- Specifikationer
til slæbekæde
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Produc.-delnr.
EVC541
- Indhold
1 stk
- Kabel-Ø
4.9 mm
- Kabel-Ø til
4.9 mm
- Kabel-Ø-område
4.9 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315777 ifm Electronic EVC541 Tilslutningsledning M12 Tilslutning, vinklet 2 m Pol-tal (RJ): 5 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315777 ifm Electronic EVC541 Tilslutningsledning M12 Tilslutning, vinklet 2 m Pol-tal (RJ): 5 1 stk Piece
Beskrivelse
Ifm EVC541 tilslutningskabel med bøsning
