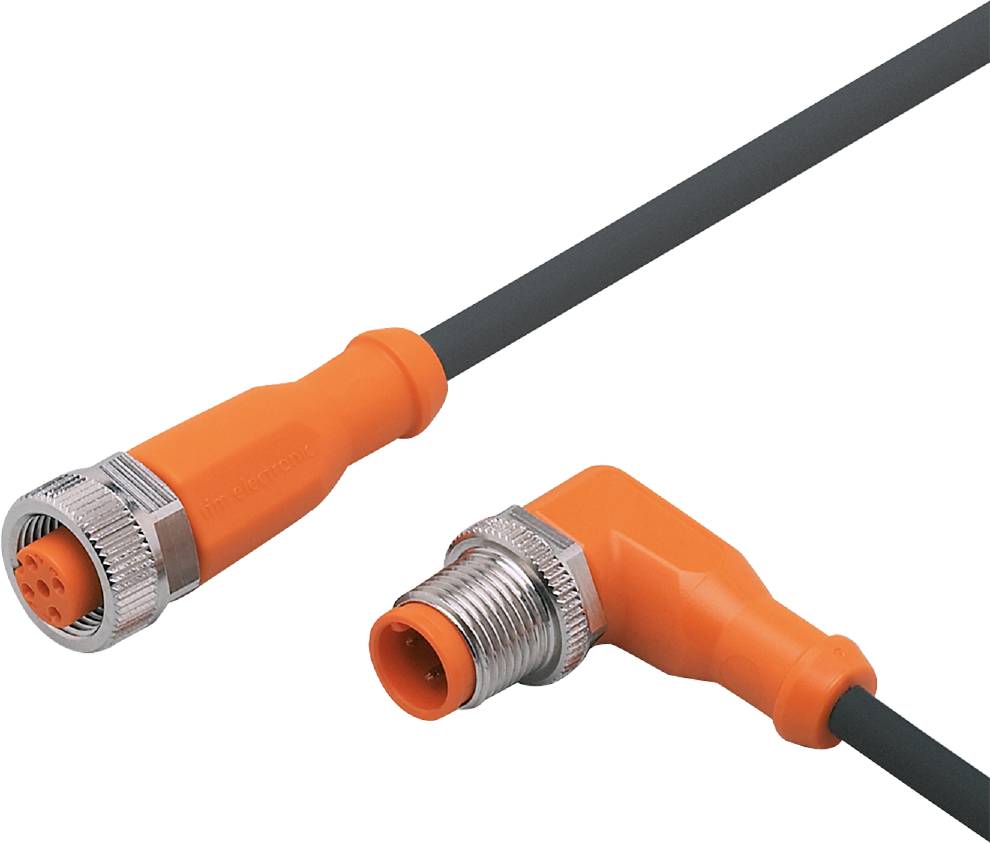

ifm Electronic EVC025 Forbindelsesledning M12 Stik, vinklet, Tilslutning, lige 0.3 m Pol-tal (RJ): 4, 5 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, vinklet
Tilslutning, lige
Tilslutningsside A
M12
Tilslutningsside B
M12
pol-tal
4
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Mål [mm]: 30,5 x 15,5 x 36,5
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < : 250 AC / < 300 DC
- Vægt [g]: 43.400
- Kabler: 2 - Kabel 0,3 m, PUR, halogenfri, sort, dia. 4,3 mm; 4 x 0,34 mm² (42 x dia. 0,1 mm)
- Lejefugtighed [%]: 10...100
- Opbevaringstemperatur [°C]: -25...55
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- Silikonefri: Ja
- Stikforbindelse: 1. Stik - Pinlayout: 0001 - stikforbindelse: 1 x M12, vinklet; kodning: A; lås: Messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm / 3. bøsning - Pinlayout: 0017 - stikforbindelse: 1 x M12, lige; kodning: A; fastlåsning: messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, forniklet
- Type
EVC025
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, vinklet
Tilslutning, lige
- Tilslutningsside A
M12
- Tilslutningsside B
M12
- pol-tal
4
5
- Kabellængde
0.3 m
- Kappemateriale
PUR
- Nominel spænding
250 V/AC
300 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Stik
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
A
- Kontaktmateriale
Forgyldte kontakter
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
IP67/IP69K
- Specifikationer
Oliebestandig
til slæbekæde
med rystesikring
silikonefri
Halogenfri
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVC025
- Indhold
1 stk
- Kabel-Ø
4.3 mm
- Kabel-Ø til
4.3 mm
- Kabel-Ø-område
4.3 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315846 ifm Electronic EVC025 Forbindelsesledning M12 Stik, vinklet, Tilslutning, lige 0.3 m Pol-tal (RJ): 4, 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315846 ifm Electronic EVC025 Forbindelsesledning M12 Stik, vinklet, Tilslutning, lige 0.3 m Pol-tal (RJ): 4, 5 1 stk
Beskrivelse
Ifm EVC025 forbindelseskabel
