ifm Electronic E84016 Strømstik E84016 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Strømstik
Type
E84016
Driftsspænding maks.
230 V/AC
Driftsspænding
230 V/AC (max)
Indhold
1 stk
Datablad (PDF)
Højdepunkter og detaljer
Sensortilbehør
- Til reguleret strømforsyning af styringer, sensorer, aktuatorer og industrielektronik
- Lav tabseffekt takket være virkningsgrad
- Lang backup tid for netværkssvigt
- Frakobling af apparatet via en signalgiver
- Høj kapacitetsreserve
Vigtig information
Tekniske specifikationer
- Mål [mm]: 124 x 126 x 132,6
- Antal udgangskredsløb: 1
- Visning: DC OK: 1 x LED; overbelastning: 1 x LED
- Omgivende temperatur-1 [°C]: -25...70
- Udførelse DC-OK-signal: Relæudgang
- Udgangseffekt (permanent) [W]: 960
- Udgangseffekt (kortvarigt) [W]: 1440
- Udgangsspænding [V]: Kan indstilles; udgangsspænding iht. SEL, PEL
- Udgangsspænding DC [V]: 24...28
- BELASTNINGSEVNE DC-OK-SIGNAL: 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
- Driftspændingstolerance [%]: 15...10
- DERATING [W/K]: 24 (60...70 °C)
- Indgangsspændingsområde AC [V] 100...240
- Indgangsstrøm (mærkespænding 120 V AC/60 Hz) [A]: 8.6
- Indgangsstrøm (mærkespænding 230 V AC/50 Hz) [A]: 4.5
- Indkoblingsspidsstrøm (mærkespænding 120 V AC/60 Hz) [A]: 17
- Indkoblingsspidsstrøm (mærkespænding 230 V AC/50 Hz) [A]: 11
- Indkoblingsstrømbegrænsning: Ja
- Ekstern indgangssikring: ≥ B-16 A/≥ C-16 A.
- Frekvens AC [Hz]: 47...64
- Vægt [g]: 2044.500
- Konfektionerbart tilslutning / klemmer: Skrueklemmer:
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...85
- Effektfaktor (mærkespænding 120 V AC/60 Hz): 0.99
- Effektfaktor (mærkespænding 230 V AC/50 Hz): 0.99
- Effektfaktorkorrektur PFC: Opfyldt
- Resultatreserve [%]: 50
- Maks. Udgangsstrøm ved maks. Udgangsspænding [A]: 34.3
- Maks. Udgangsstrøm ved min. Udgangsspænding [A]: 40
- Maks. Udgangsstrøm kortvarigt ved maks. Udgangsspænding [A]: 51.5
- Maks. Udgangsstrøm kortvarigt ved min. Udgangsspænding [A]: 60
- Maks. Ripplespænding [mV]: 100
- Maks. Tilladt relativ luftfugtighed [%]: 95; (IEC 60068-2-30)
- Monteringstype: Bæreskinne; (TH35 (en 60715))
- Nominel spænding AC [V]: < 230
- Backup-tid for netsvigt (nominel spænding 120 V AC/60 Hz) [ms]: 27
- Backup-tid for netsvigt (nominel spænding 230 V AC/50 Hz) [ms]: 27
- Tilbagefødningsstyrke [V]: 35
- Beskyttelsesklasse IP 20; (en 60529)
- Beskyttelsesklasse: I; (IEC 61140)
- Overbelastningssikker: Ja
- Overbelastningsforhold: Hiccup mode; ved overbelastning/kortslutning leverer udgangen kontinuerligt strøm på 2 sekunder og slukker derefter i 17 sekunder.
- Overspændingsbeskyttelse: Ja; (< 32 DC)
- Effekttab (mærkespænding 120 V AC/60 Hz) [W]: 65.6
- Effekttab (mærkespænding 230 V AC/50 Hz) [W]: 54.8
- Tilsmudsningsgrad: 2; (IEC 62103: Ledende forurening ikke tilladt)
- Virkningsgrad (nominel spænding 120 V AC/60 Hz) [%]: 93.6
- Virkningsgrad (nominel spænding 230 V AC/50 Hz) [%]: 94.6
- Produkttype
Strømstik
- Type
E84016
- Driftsspænding maks.
230 V/AC
- Driftsspænding
230 V/AC (max)
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321677 ifm Electronic E84016 Strømstik E84016 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321677 ifm Electronic E84016 Strømstik E84016 1 stk
Beskrivelse

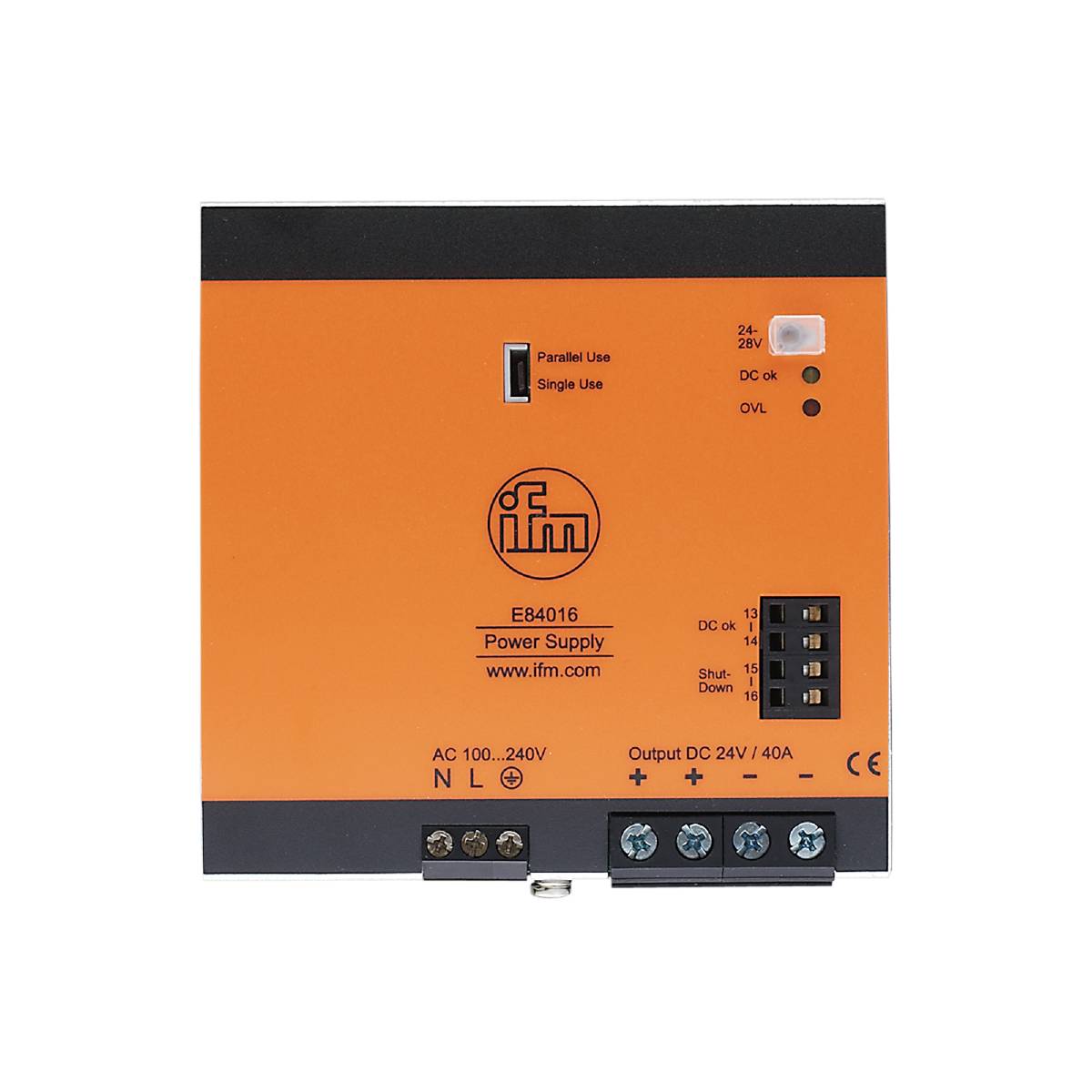

Ifm E84016 switch-mode-strømforsyning 24 V DC
