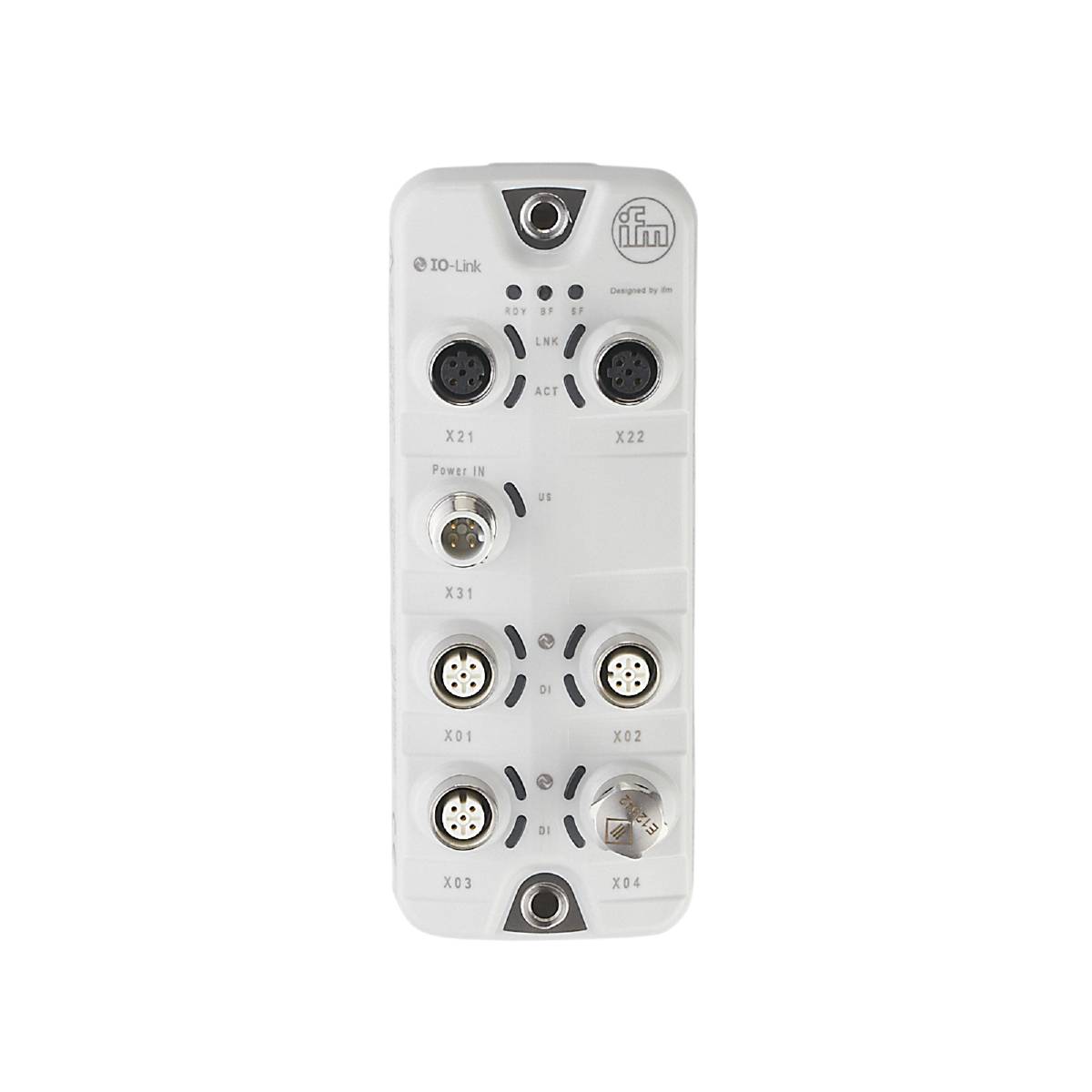

ifm Electronic AL1101 AL1101 Sensor/Aktorbox aktiv Multipolfordeler 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor/Aktorbox aktiv
Antal signalpladser
8
Antal fordelere
4-dobbelt
Type
AL1101
Tilslutning
Stiktilslutning
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorbokse
- Pålidelig overførsel af maskindata, procesparametre og diagnosedata til styringen
- Med integreret PROFINET-interface
- Høj beskyttelsesklasse for kravene i fødevare- og drikkevareindustrien
- Til tilslutning af op til fire IO-link-enheder
Tekniske specifikationer
- Antal digitale udgange: 4; (IO-Link-port klasse A: 4 x 1)
- Antal digitale indgange: 8; (IO-Link-port klasse A: 4 x 2)
- Antal ind- og udgange: Antal digitale indgange: 8; antal digitale udgange: 4
- Antal porte klasse A - IO-link master Master: 4
- Omgivende temperatur-1 [°C]: -25...60
- Anvendelse: Hygiejnebind, E/A-moduler til feltbrug
- Driftsspænding [V]: 20...30 DC; (US; iht. SEL/PEL)
- Loop-funktion: Feltbusinterface
- Samlet antal ind- og udgange: 8; (kan konfigureres)
- Vægt [g]: 273.500
- IO-link revision - IO-link master Master: 1.1
- Kommunikationsinterface Ethernet; IO-link
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...85
- Maks. Tilladt relativ luftfugtighed [%]: 90
- MTTF: 96
- Protokol - Ethernet - PROFINET: PROFINET
- Koblingsniveau High [V]: 11...30
- Lavt kontaktniveau [V]: 0...5
- Beskyttelsesklasse: IP 65; IP 66; IP 67; IP 69K; (drift med hætte af rustfrit stål: IP 69K)
- Kapslingsklasse (NEMA 250): 6P
- Beskyttelsesklasse: III
- Stikforbindelse: Procestilslutning - Pinlayout: 0017 - stikforbindelse: M12; kodning: A; pakning: EPDM / Ethernet - Pinlayout: 0191 - stikforbindelse: M12; kodning: D; tætning: EPDM / spændingsforsyning - Pinlayout: 0001 - stikforbindelse: M12; kodning: A
- Strømforbrug [mA]: 300...3900; (US)
- Total strømbelastning - sensorforsyning_US [A]: 3,6
- Strømbelastningsevne pr. udgang [mA]: 300
- Overførselshastighed - Ethernet - PROFINET: 100 Mbit/s.
- Overførselsstandard - Ethernet - PROFINET: 100Base-TX
- Overførselstype - IO-link Master Master: COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
- Tilsmudsningsgrad: 2
- Materiale pakning: EPDM
- Produkttype
Sensor/Aktorbox aktiv
- Antal signalpladser
8
- Type
AL1101
- Antal fordelere
4-dobbelt
- Tilslutning
Stiktilslutning
IP65
IP66
IP67
IP69K
- Tilladt strømbelastning per stikplads
300 mA
- Totalstrøm (enkel tilførsel)
3.6 A
- Maks. temperatur
60 °C
- Min. Temperatur
-25 °C
- Forbindelsestype (fordelerbokse)
M12-tilslutning
M12-stik
- Vægt
273.500 g
- Produc.-delnr.
AL1101
- Indhold
1 stk
- RoHS-godkendt
Ja
- Specifikationer
Til Ex-området
- Strømbelastning (total)
3.6 A
- Tilladt strømbelastning per I/O signal
300 mA
- Min. driftsspænding
20 V/DC
- Driftsspænding maks.
30 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321256 ifm Electronic AL1101 AL1101 Sensor/Aktorbox aktiv Multipolfordeler 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321256 ifm Electronic AL1101 AL1101 Sensor/Aktorbox aktiv Multipolfordeler 1 stk
Beskrivelse
Ifm AL1101 IO-link--standardsline
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
