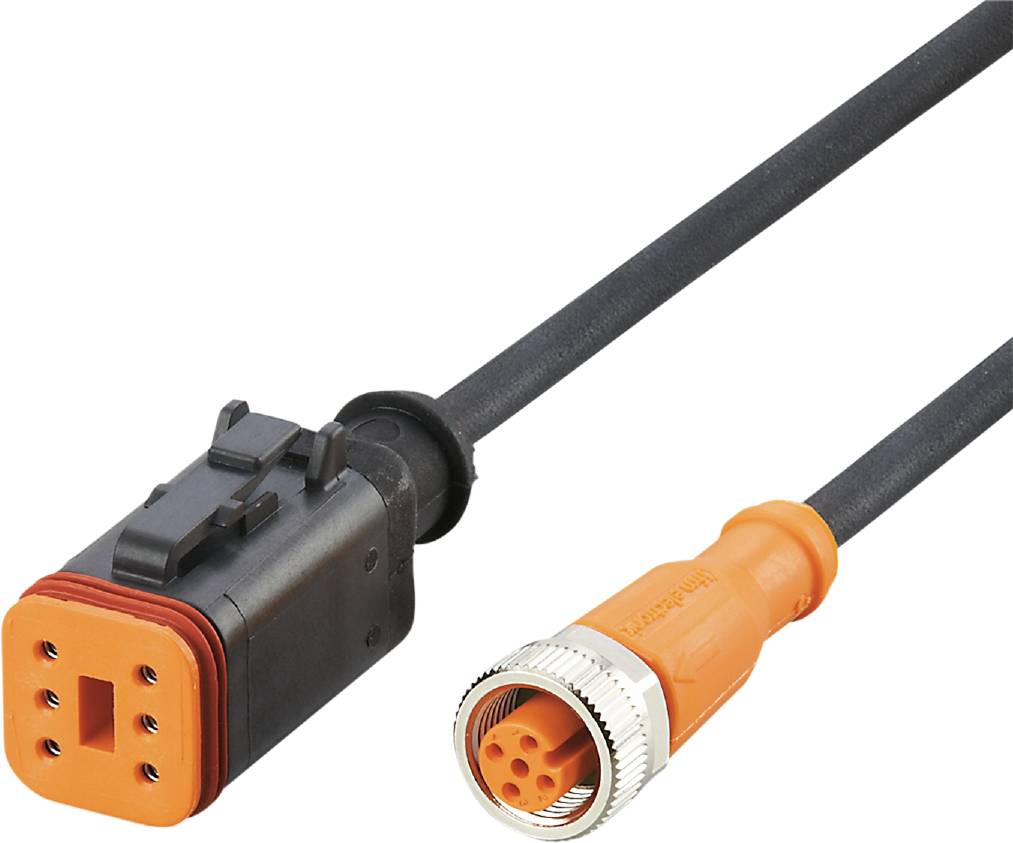

ifm Electronic E12558 Forbindelsesledning M12 Tilslutning, lige 1 m Pol-tal (RJ): 6 1 stk Single
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Tilslutning, lige
Stik-standard
DEUTSCH
Tilslutningsside A
M12
Tilslutningsside B
DEUTSCH-stik
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Til anvendelse i mobile arbejdsmaskiner og køretøjer
- Stort driftstemperaturområde
- DEUTSCH-stikforbindelse til den hurtige og nemme tilslutning til ledningsnettet
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- PUR-kabel med god slæbekædelægegnethed
Tekniske specifikationer
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -40...80
- Særlig egenskab: Silikonefri; halogenfri; slæbekædelægegnethed
- Driftsspænding [V]: 8...32 DC
- Vægt [g]: 82.100
- Kabler: 2 - Kabel 1 m, PUR, halogenfri, sort, dia. 5,4 mm; 3 x 0,50 mm² (28 x dia. 0,15 mm)
- Beskyttelsesklasse IP 67; (Modstik sat)
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: 1. Tilslutning - Pinlayoutet: 0194 - stikforbindelse: 1 x DEUTSCH-stikforbindelser, lige / 3. Tilslutning - Pinlayout: 0017 - stikforbindelse: 1 x M12, lige; kodning: A; messing, forniklet; tilspændingsmoment 0,6...1,5 Nm
- Samlet strømbelastning [A]: 4
- Omgivelsestemperaturen bevæger [°C]: -20...80
- Materiale omløbermøtrik: Messing, forniklet
- Emballage-type
Single
- Type
E12558
- Produkttype
Forbindelsesledning
- Konstruktion
Tilslutning, lige
- Stik-standard
DEUTSCH
- Tilslutningsside A
M12
- Tilslutningsside B
DEUTSCH-stik
- pol-tal
6
- Kabellængde
1 m
- Kappemateriale
PUR
- Nominel spænding
32 V/DC
- Tilslutningstværsnit (maks.)
0.50 mm²
- Ledningstværsnit (sensor-/aktor-forkabling)
0.50 mm²
- Tilslutning
M12 bøsning
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
- Max. tværsnit
0.50 mm²
- Specifikationer
til slæbekæde
- Min. Temperatur
-40 °C
- Maks. temperatur
80 °C
- Lukningstype
Skrue
- Produc.-delnr.
E12558
- Indhold
1 stk
- Kabel-Ø
5.4 mm
- Kabel-Ø til
5.4 mm
- Kabel-Ø-område
5.4 mm (max)
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316136 ifm Electronic E12558 Forbindelsesledning M12 Tilslutning, lige 1 m Pol-tal (RJ): 6 1 stk Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316136 ifm Electronic E12558 Forbindelsesledning M12 Tilslutning, lige 1 m Pol-tal (RJ): 6 1 stk Single
Beskrivelse
Ifm E12558 forbindelseskabel
