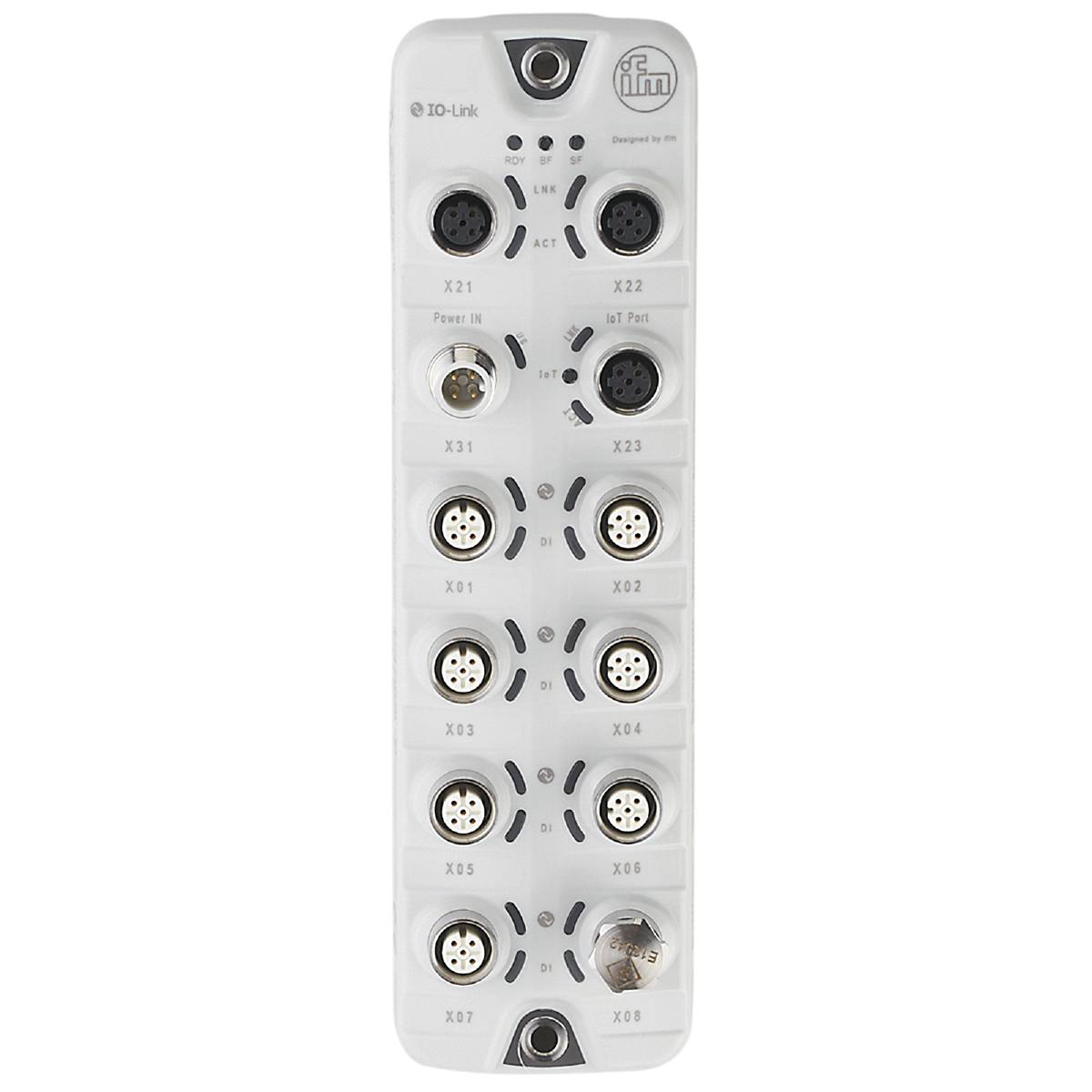

ifm Electronic AL1303 AL1303 Sensor/Aktorbox aktiv Multipolfordeler 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor/Aktorbox aktiv
Antal signalpladser
16
Antal fordelere
8-dobbelt
Type
AL1303
Beskyttelsestype
IP65
IP66
IP67
IP69K
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorbokse
- Adskillelse mellem automatiserings- og it-net
- Pålidelig overførsel af maskindata, procesparametre og diagnosedata til styringen
- Med PROFINET- og adskilt MQTT JSON-interface
- Høj beskyttelsesklasse for kravene i fødevare- og drikkevareindustrien
- Til tilslutning af op til otte IO-link-enheder
Tekniske specifikationer
- Antal digitale udgange: 8; (IO-Link-port klasse A: 8 x 1)
- Antal digitale indgange: 16; (IO-Link-port klasse A: 8 x 2)
- Antal ind- og udgange: Antal digitale indgange: 16; antal digitale udgange: 8
- Antal porte klasse A - IO-link master Master: 8
- Omgivende temperatur-1 [°C]: -25...60
- Anvendelse: Hygiejnebind, E/A-moduler til feltbrug
- Driftsspænding [V]: 20...28 DC; (US; iht. SEL/PEL)
- Loop-funktion: Feltbusinterface
- Samlet antal ind- og udgange: 16; (kan konfigureres)
- Vægt [g]: 395.000
- IO-link revision - IO-link master Master: 1.1
- Kommunikationsinterface Ethernet; IO-link
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...85
- Maks. Tilladt relativ luftfugtighed [%]: 90
- MTTF: 78
- Protokol - Ethernet - Internet of Things: MQTT JSON
- Protokol - Ethernet - PROFINET: PROFINET
- Koblingsniveau High [V]: 11...28
- Lavt kontaktniveau [V]: 0...5
- Beskyttelsesklasse: IP 65; IP 66; IP 67; IP 69K; (drift med hætte af rustfrit stål: IP 69K)
- Kapslingsklasse (NEMA 250): 6P
- Beskyttelsesklasse: III
- Stikforbindelse: Procestilslutning - Pinlayout: 0017 - stikforbindelse: M12; kodning: A; pakning: EPDM / Ethernet - Pinlayout: 0191 - stikforbindelse: M12; kodning: D; tætning: EPDM / spændingsforsyning - Pinlayout: 0001 - stikforbindelse: M12; kodning: A
- Strømforbrug [mA]: 300...3900; (US)
- Total strømbelastning - sensorforsyning_US [A]: 3,6
- Strømbelastningsevne pr. udgang [mA]: 300
- Overførselshastighed - Ethernet - Internet of Things: 10 Mbit/s; 100 Mbit/s.
- Overførselshastighed - Ethernet - PROFINET: 100 Mbit/s.
- Overførselsstandard - Ethernet - Internet of Things: 10BASE-T; 100Base-TX
- Overførselsstandard - Ethernet - PROFINET: 100Base-TX
- Overførselstype - IO-link Master Master: COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
- Tilsmudsningsgrad: 2
- Materiale pakning: EPDM
- Produkttype
Sensor/Aktorbox aktiv
- Antal signalpladser
16
- Type
AL1303
- Antal fordelere
8-dobbelt
IP65
IP66
IP67
IP69K
- Tilladt strømbelastning per stikplads
300 mA
- Totalstrøm (enkel tilførsel)
3.6 A
- Maks. temperatur
60 °C
- Min. Temperatur
-25 °C
- Forbindelsestype (fordelerbokse)
M12-tilslutning
M12-stik
- Vægt
395.000 g
- Produc.-delnr.
AL1303
- Indhold
1 stk
- RoHS-godkendt
Ja
- Strømbelastning (total)
3.6 A
- Tilladt strømbelastning per I/O signal
300 mA
- Min. driftsspænding
20 V/DC
- Driftsspænding maks.
28 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321487 ifm Electronic AL1303 AL1303 Sensor/Aktorbox aktiv Multipolfordeler 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321487 ifm Electronic AL1303 AL1303 Sensor/Aktorbox aktiv Multipolfordeler 1 stk
Beskrivelse
Ifm AL1303 IO-link-master-filaline
