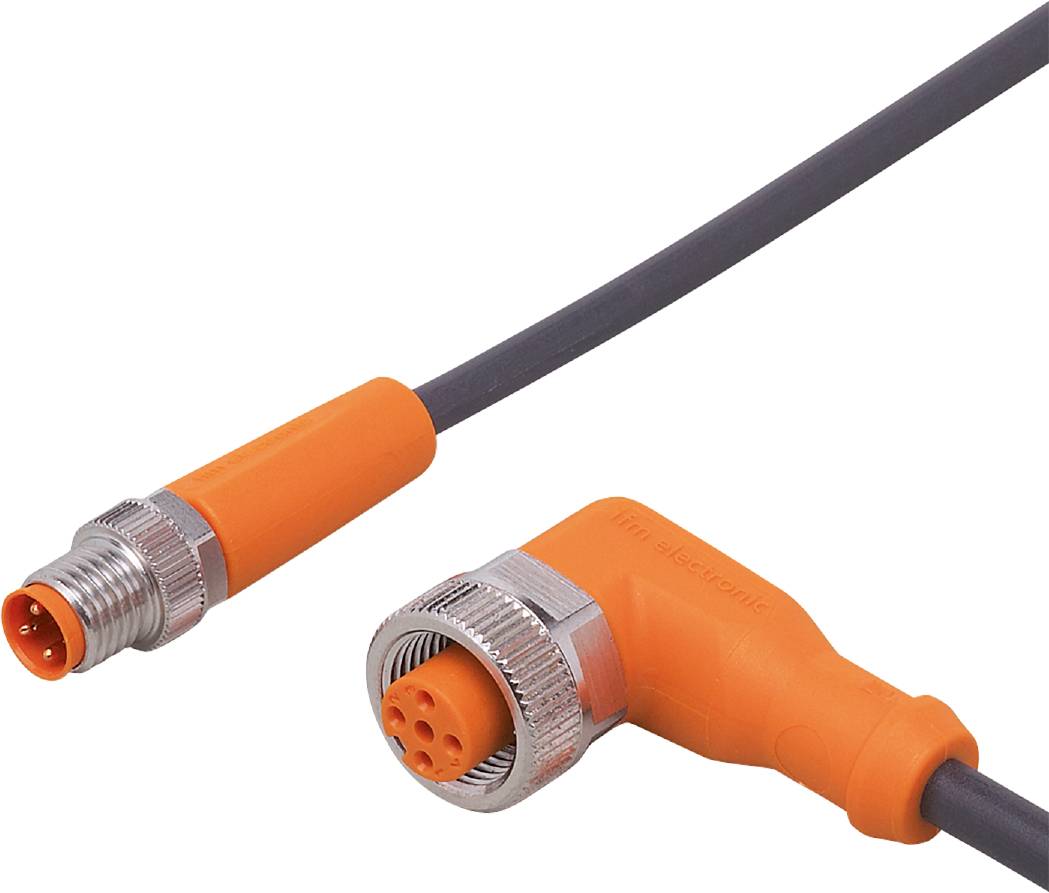

ifm Electronic EVC245 Forbindelsesledning M8 Stik, lige, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 3, 5 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, lige
Tilslutning, vinklet
Tilslutningsside A
M12
Tilslutningsside B
M8
pol-tal
3
5
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Modstandsdygtig over for olie og kølesmøremiddel
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Pålidelig beskyttelse af O-ringen mod ødelæggelse med mekanisk fastanslag
Tekniske specifikationer
- Mål [mm]: 10 x 10 x 36
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 5 mio; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...90
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < : 50 AC / < 60 DC
- Vægt [g]: 38.300
- Kabler: 2 - Kabel 0,3 m, PUR, halogenfri, sort, dia. 4,3 mm; 3 x 0,34 mm² (42 x dia. 0,1 mm)
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- Silikonefri: Ja
- Stikforbindelse: 1.stik - Pinlayout: 0059 - stikforbindelse: 1 x M8, lige; kodning: A; lås: Messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,3...0,5 Nm / 3. bøsning - Pinlayout: 0017 - stikforbindelse: 1 x M12, vinklet; kodning: A; fastlåsning: messing, forniklet; kontakter: forgyldt; tilspændingsmoment: 0,6...1,5 Nm
- Samlet strømbelastning [A]: 3
- Omgivelsestemperaturen bevæger [°C]: -25...90
- Materiale omløbermøtrik: Messing, forniklet
- Emballage-type
Piece
- Type
EVC245
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, lige
Tilslutning, vinklet
- Tilslutningsside A
M12
- Tilslutningsside B
M8
- pol-tal
3
5
- Kabellængde
0.3 m
- Kappemateriale
PUR
- Nominel spænding
50 V/AC
60 V/DC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
4.3 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
M8-stik
- Gevind-type
M8
- Gevind-type kabeltilslutning og montering
M8
- kodning
A
A
- Kontaktmateriale
Forgyldte kontakter
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- Specifikationer
silikonefri
- Min. Temperatur
-25 °C
- Maks. temperatur
90 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVC245
- Indhold
1 stk
- Kabel-Ø
4.3 mm
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3315815 ifm Electronic EVC245 Forbindelsesledning M8 Stik, lige, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 3, 5 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3315815 ifm Electronic EVC245 Forbindelsesledning M8 Stik, lige, Tilslutning, vinklet 0.3 m Pol-tal (RJ): 3, 5 1 stk Piece
Beskrivelse
Ifm EVC245 forbindelseskabel
