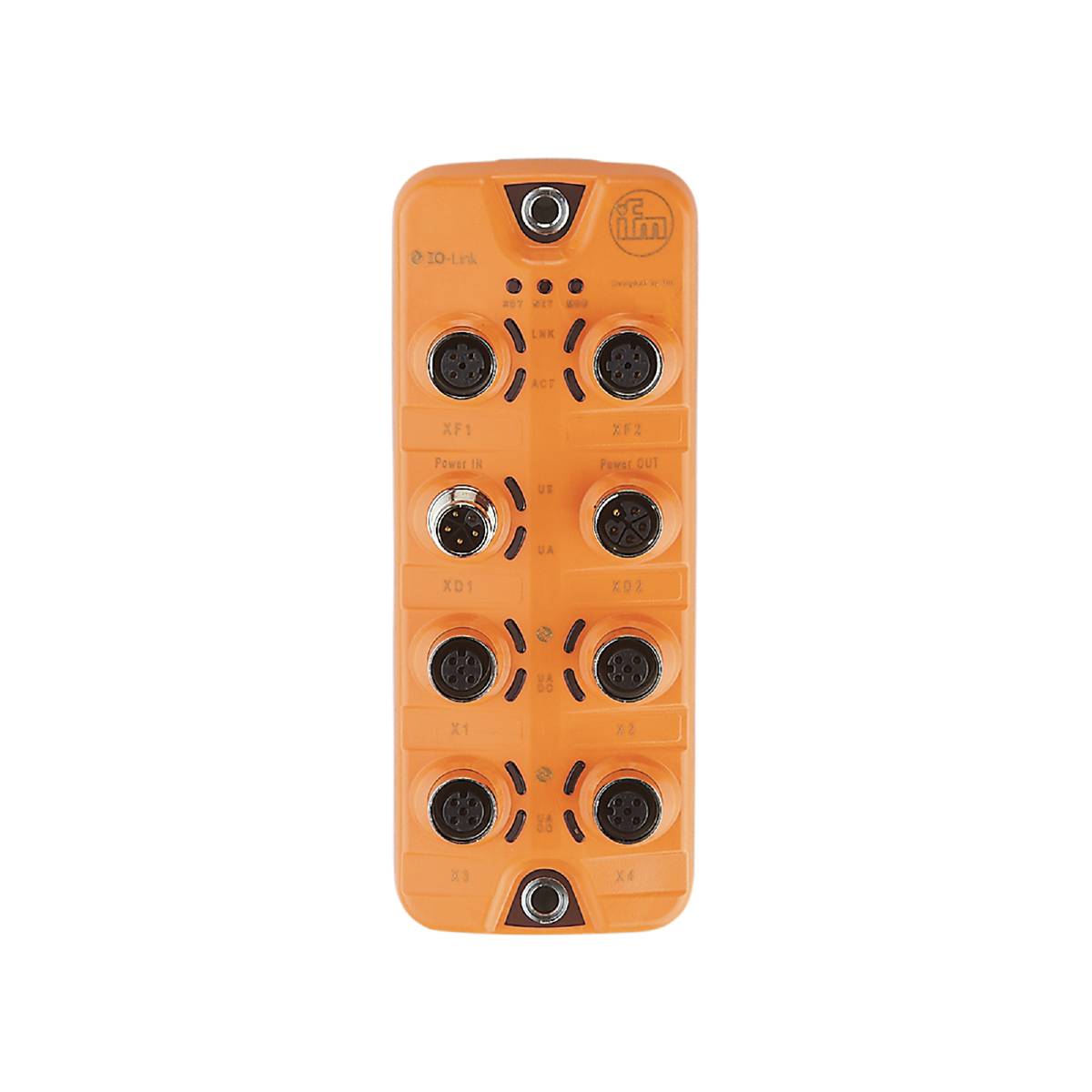

ifm Electronic AL1420 AL1420 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor/Aktorbox aktiv
Type
AL1420
Stamledning
Ja
Tilslutning
M12 bøsning
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorbokse
- Daisy-Chain-spændingsforsyning med standardiseret L-kodet M12-forbindelsesteknik
- Justerbar strømbegrænsning pr. port for sikker drift
- Spændings- og strømmåling pr. port til energiovervågning
- Tilslutning af aktuatorer op til 2 A.
- IO-link master, udviklet i henhold til AIDA-retningslinjerne fra bilproducenterne
Tekniske specifikationer
- Antal digitale udgange: 8; (IO-Link port Class B: 4 x 2)
- Antal digitale indgange: 4; (IO-Link Port Class B: 4 x 1)
- Antal ind- og udgange: Antal digitale indgange: 4; antal digitale udgange: 8
- Antal porte Class B - IO-link master Master: 4
- Omgivende temperatur-1 [°C]: -25...60
- Anvendelse: I/O-moduler til feltbrug
- Driftsspænding [V]: 20...30 DC; (US; iht. SEL/PEL)
- Loop-funktion: Spændingsforsyning; feltbusinterface
- Samlet antal ind- og udgange: 8; (kan konfigureres)
- Vægt [g]: 307.900
- IO-link revision - IO-link master Master: 1.1
- Kommunikationsinterface Ethernet; IO-link
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...85
- Maks. Tilladt relativ luftfugtighed [%]: 90
- MTTF: 60
- Protokol - Ethernet - Ethernet/IP: Ethernet/IP
- Koblingsniveau High [V]: 11...30
- Lavt kontaktniveau [V]: 0...5
- BESKYTTELSESKLASSE IP 65; IP 66; IP 67
- Kapslingsklasse (NEMA 250): 6P
- Beskyttelsesklasse: III
- Stikforbindelse: Procestilslutning - Pinlayoutet: 0017 - stikforbindelse: M12; kodning: A; pakning: FKM/Ethernet - Pinlayoutet: 0191 - stikforbindelse: M12; kodning: D; tætning: FKM / spændingsforsyning I - Pinlayoutet: 0210 - stikforbindelse: M12; kodning: L / spændingsforsyning OUT - Pinlayout: 0211 - stikforbindelse: M12; kodning: L; tætning: FKM
- Strømforbrug [mA]: 300...3900; (US)
- Strømbelastningsevne total - aktuatorforsyning_UA [A]: 8
- Total strømbelastning - sensorforsyning_US [A]: 3,6
- Strømbelastning pr. udgang - aktuatorforsyning_UA [mA]: 2000
- Strømbelastning pr. udgang - sensorforsyning_US [mA]: 2000
- Strømbelastningsevne pr. port - aktuatorforsyning_UA [A]: 2; (kan indstilles: 0...2; fabriksindstilling: 2)
- Strømkapacitet pr. port - sensorforsyning_US [A]: 2; (kan indstilles: 0...2; fabriksindstilling: 0,45)
- Overførselshastighed - Ethernet - Ethernet/IP 10 Mbit/s; 100 Mbit/s.
- Overførselsstandard - Ethernet - Ethernet/IP: 10BASE-T; 100Base-TX
- Overførselstype - IO-link Master Master: COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
- Tilsmudsningsgrad: 2
- Materiale pakning: FKM
- Ekstra spændingsforsyning [V]: 20...30 DC; (UA)
- Emballage-type
Piece
- Produkttype
Sensor/Aktorbox aktiv
- Type
AL1420
- Stamledning
Ja
- Tilslutning
M12 bøsning
IP65
IP66
IP67
- Tilladt strømbelastning per stikplads
2 A
- Maks. temperatur
60 °C
- Min. Temperatur
-25 °C
- Forbindelsestype (fordelerbokse)
M12-tilslutning
M12-stik
- Vægt
307.900 g
- Produc.-delnr.
AL1420
- Indhold
1 stk
- RoHS-godkendt
Ja
- Strømbelastning (total)
8 A
- Tilladt strømbelastning per I/O signal
2000 mA
- Min. driftsspænding
20 V/DC
- Driftsspænding maks.
30 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321300 ifm Electronic AL1420 AL1420 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321300 ifm Electronic AL1420 AL1420 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
Beskrivelse
Ifm AL1420 IO-link Master PerformanceLine
