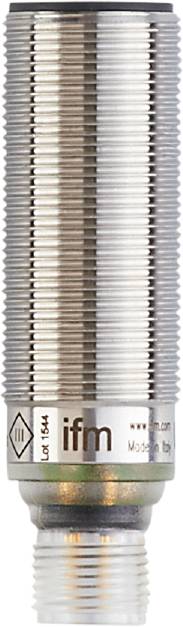

ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT524
Produkttype
Ultralydstast
Driftsspænding maks.
30 V/DC
Udgange
PNP
Koblingsafstand (max.)
300 mm
Variant
Ultralyd
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold
- Udgangsfunktion kan programmeres, sluttekontakt/brydekontakt
- Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
- Synlig LED til visning af koblingstilstand og ekko
- Enkel parametrering via IO-link
Vigtig information
Tekniske specifikationer
- Mål [mm]: M18 x 1 / L = 60,5
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1
- Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
- IO-link revision: 1.1
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -20...70
- Gentagelsesnøjagtighed 0,7 %
- Tilspændingsmoment [Nm]: 50
- Opløsning [mm]: 1
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 0,3
- Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
- Blindzone [mm]: 40
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Elektrisk udførelse: PNP
- Kabinet: Gevindform
- Samlet antal udgange: 1
- Vægt [g]: 79.500
- Gevindbetegnelse: M18 x 1
- Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
- Hysterese [%]: < 1
- IO-link funktioner (cyklisk): Anvendelsesspecifik markering; driftstimetæller
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -30...80
- Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
- maks. Spændingsfald koblingsudgang DC [V]: 2,2
- Min. Procescyklus [ms]: 3.2
- MTTF: 202
- Multiplexindgang: nej
- Cylindrisk [°] åbningsvinkel: 15; (±2)
- Parametreringsmuligheder: Hysterese / vinduet; ekstra koblingspunkt; tilkoblings- og frakoblingsforsinkelse; tilkoblingsprocesser; teach-funktion; lys-/mørkekobling
- Profiler: Smart Sensor: Device Identification; multi-channel, two setpoint switching sensor, type 0 Generic Profiled sensor; Process data variabel; Device Diagnosis; Teach Channel
- Koblingsafstand [mm]: 40...300; (target: 200 x 200)
- Skiftefrekvens DC [Hz]: 8
- Drift med koblingspunkt [%]: -2...2
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 35
- Synkroniseringsindgang: nej
- Temperaturkompensation: Ja
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Omformerfrekvens [kHz]: 300
- Produkttype
Ultralydstast
- Type
UGT524
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
PNP
- Koblingsafstand (max.)
300 mm
- Variant
Ultralyd
- Specifikationer
LED-display
- Tilslutning
M12
- Størrelse
M18 x 1
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-20 °C
- Maks. temperatur
70 °C
- L
60.5 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 60.5 mm
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320489 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT524
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320489 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT524
Beskrivelse
Ifm UGT524 ultralydrefleksioner
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
