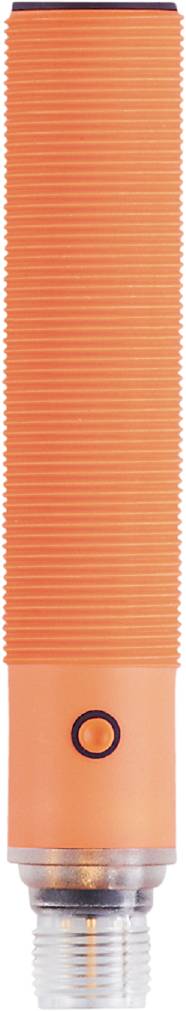

Name: ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT205 Piece
Brand: ifm Electronic
SKU: 3320711

En lys orangefarvet, bølget baggrund, der minder om en riflet struktur.

Lignende billede

Emballage-type

Piece

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

PNP

Koblingsafstand (max.)

1600 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Meget stort registreringsområde
Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap eller IO-link
Synlig LED til visning af koblingstilstand og ekko
Med programmerbar koblings- og analog udgang
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed

Vigtig information

Tekniske specifikationer

Mål [mm]: M18 x 1 / L = 97,5
Analog udgang spænding [V]: 0...10
Reaktionstid [ms] < 300; (analog udgang)
Antal analoge udgange: 1
Antal digitale udgange: 1
Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
Display: Omskifterstilling: 2 x LED, gul; Echo: 1 x LED, grøn
IO-link revision: 1.1
SDCI-standard: IEC 61131-9
Overførselstype-IO-link: COM2 (38,4 kBaud)
Omgivende temperatur-1 [°C]: -20...70
Gentagelsesnøjagtighed 1 %
Tilspændingsmoment [Nm]: 1
Opløsning analog udgang < 3 mm
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Udgangssignal: Kontaktsignal; analogsignal; IO-link
Påkrævet masterportklasse: A
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 150
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: PNP
Kabinet: Gevindform
Samlet antal udgange: 2
Vægt [g]: 66.000
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 2
IO-link funktioner (cyklisk): Anvendelsesspecifik markering; driftstimetæller
Kommunikationsinterface: IO-link
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Linearitetsfejl analog udgang [%]: <2
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
maks. Spændingsfald koblingsudgang DC [V]: 2,2
Min. Belastningsmodstand [Ω]: 3000
Min. Procescyklus [ms]: 3.2
MTTF: 125
Cylindrisk [°] åbningsvinkel: 15; (±2)
Parametreringsmuligheder: Hysterese / vinduet; ekstra koblingspunkt; tilkoblings- og frakoblingsforsinkelse; tilkoblingsprocesser; teach-funktion; lys-/mørkekobling
Profiler: Smart Sensor: Device Identification; multi-channel, two setpoint switching sensor, type 0 Generic Profiled sensor; Process data variabel; Device Diagnosis; Teach Channel
Koblingsafstand [mm]: 150...1600; (target: 200 x 200)
Skiftefrekvens DC [Hz]: 3
Drift med koblingspunkt [%]: -2...2
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
SIO-tilstand: Ja
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA]: 55
Teach-funktion: Ja
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 230

Emballage-type: Piece

Produkttype: Ultralydstast

Type: UGT205

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: PNP

Koblingsafstand (max.): 1600 mm

Variant: Ultralyd

Specifikationer: Med baggrundsundertrykkelse

Tilslutning: M12

Størrelse: M18 x 1

Kontakttype: 1 PNP

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 97.5 mm

(Ø): 18 mm

Dim.: (Ø x L) 18 mm x 97.5 mm

RoHS-godkendt: Ja

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3320711 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT205 Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3320711 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT205 Piece

Beskrivelse

Ifm UGT205 ultralydsrefleksomskifter

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

Ifm UGT205 ultralydsrefleksomskifter

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
