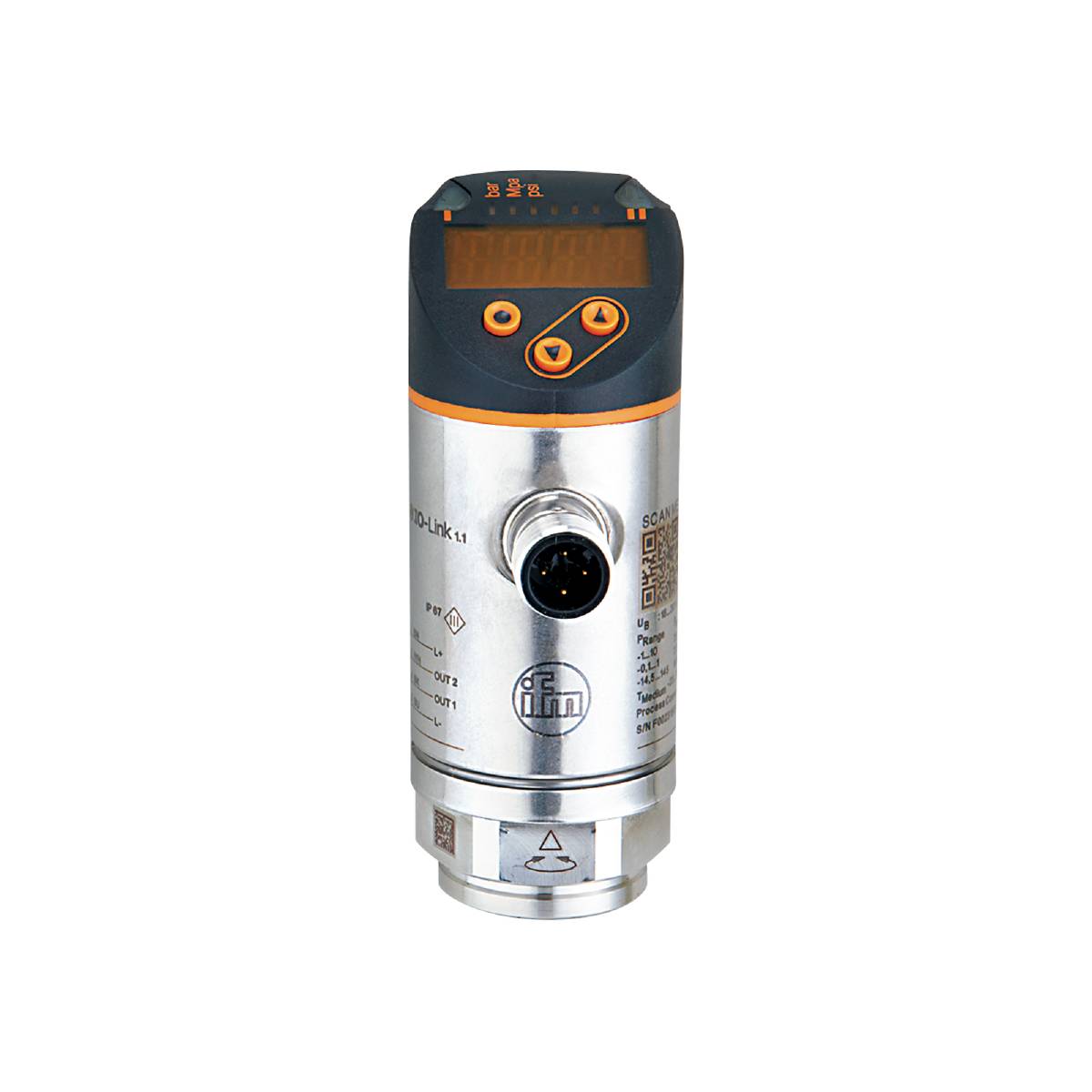

ifm Electronic Tryksensor 1 stk PN2098 -1.25 kPa til 25 kPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
25 kPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- To koblingsudgange, hvoraf et kan programmeres som IO-link og en som analog udgang
- Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
- Optimal tilpasning med mulighed for drejning af procestilslutningen
- Langtidsstabil takket være høj overbelastningsstabilitet
- Robust udførelse til anvendelse i hårde industriomgivelser
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10; (kan skaleres 1:5)
- Analog udgang strøm [mA]: 4...20; (kan skaleres 1:5)
- Analogt endepunkt [inH2O]: 15...100,4
- Analogt bremsepunkt [kPa]: 3,75...25
- Analogt målepunkt [mbar]: 37,5...250
- Analogt målepunkt [mmWS]: 385...2550
- Analogt startpunkt [inH2O]: -5...80,2
- Analogt startpunkt [kPa]: -1,25...20
- Analogt startpunkt [mbar]: -12,5...200
- Analogt startpunkt [mmWS]: -125...2040
- Responstid [ms]: < 1,5
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Display: Visningsenhed: 4 x LED, grøn (mbar, mmWS, kPa, inH2O); koblingstilstand 2 x LED, gul, måleværdier: alfanumerisk display, rød/grøn 4-cifret
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (mikroindstilling); LS = grænseindstilling)
- Måleelement: Keramisk-kapacitiv trykmålecelle
- < ± 0,4 % af den elektriske/elektroniske enhed
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Krævet masterportklasse: A; (hvis PIN 2 ikke er tilsluttet: B)
- Standbyforsinkelsestid [s]: 0,3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning analog udgang DAA [s]: 0...4
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [inH2O]: 4000
- Trykstyrke [kPa]: 1000
- Trykstyrke [mbar]: 10000
- Trykstyrke [mmWS]: 102000
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0...50
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 237.500
- Henvisninger til nøjagtighed / afvigelse: Kontaktpunktnøjagtighed, karakteristikafvigelse under DNVGL: < ± 1%
- Hysterese: < ± 0,1; (Turn down 1:1)
- I trin fra - Factory setting / CMPT = 2 [inH2O]: 0.2
- Trin fra - Factory setting / CMPT = 2 [kPa]: 0.05
- I trin fra - Factory setting / CMPT = 2 [mbar]: 0.5
- Trin fra - Factory setting / CMPT = 2 [mmWS]: 5
- I trin af - Status_B High Resolution / CMPT = 3 [inH2O]: 0.1
- I trin af - Status_B High Resolution / CMPT = 3 [kPa]: 0.01
- I trin fra - status_B High Resolution / CMPT = 3 [mbar]: 0.1
- I trin af - status_B High Resolution / CMPT = 3 [mmWS]: 1
- IO-Link-funktioner (cyklisk) - Factory setting / CMPT = 2: Anvendelsesspecifik markering
- IO-Link-funktioner (cyklisk) - status_B High Resolution / CMPT = 3: Anvendelsesspecifik markering
- IO-Link-opløsning tryk - Factory setting / CMPT = 2 [mbar]: 0.1
- IO-Link-opløsning tryk - status_B High Resolution / CMPT = 3 [mbar]: 0.1
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,05; (Turn down 1:1; pr. 6 måneder)
- Maks. Stigetid analog udgang [ms]: 3
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -0,0125...0,25
- Måleområde [inH2O]: -5...100,4
- Måleområde [kPa]: -1,25...25
- Måleområde [mbar]: -12,5...250
- Måleområde [mmWS]: -127...2549
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [inH2O]: 0.6
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [kPa]: 0.15
- Min. Afstand mellem SP og RP - Factory setting / CMPT = 2 [mbar]: 1.5
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [mmWS]: 15
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [inH2O]: 0.5
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [kPa]: 0.11
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [mbar]: 1.1000000000000001
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [mmWS]: 11
- Min. Sprængtryk [inH2O]: 12000
- Min. Sprængtryk [kPa]: 3000
- Min. Sprængtryk [mbar]: 30000
- Min. Sprængtryk [mmWS]: 306000
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklustid – Factory setting/CMPT = 2 [ms]: 2.3
- Min. Procescyklustid – Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 145
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; koblings-/tilbagekoblingsforsinkelse; dæmpning; visningsenhed; strøm-/spændingsudgang
- Profiler - Factory setting / CMPT = 2: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Profiler - status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring sensor (0x000A), Identification and diagnosis (0x4000)
- Procestilslutning: Gevindtilslutning G 1/4 indvendigt gevind (din en ISO 1179-2)
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [inH2O]: -4,8...100
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [kPa]: -1,2...24,9
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [mbar]: -12...249
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [mmWS]: -122...2539
- Returpunkt RP - status_B High Resolution / CMPT = 3 [inH2O]: -4,8...100
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [kPa]: -1,2...24,9
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [mbar]: -12...249
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [mmWS]: -120...2540
- Skiftefrekvens DC [Hz] < : 500
- Koblingspunkt SP - Factory setting/CMPT = 2 [inH2O]: -4,4...100,4
- Koblingspunkt SP - Factory setting/CMPT = 2 [kPa]: -1,09...25
- Koblingspunkt SP - Factory setting/CMPT = 2 [mbar]: -10,9...250
- Koblingspunkt SP - Factory setting/CMPT = 2 [mmWS]: -112...2550
- Koblingspunkt SP - Status_B High Resolution / CMPT = 3 [inH2O]: -4,4...100,4
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [kPa]: -1,1...25
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [mbar]: -11...250
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [mmWS]: -110...2550
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 35
- Temperaturkoefficient nulpunkt: < ± 0,2 (-0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (-0...80 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium 1.4404 (rustfrit stål/316L); Al2O3 (keramik); FKM
- Produkttype
Tryksensor
- Type
PN2098
- Tilslutning
M12
- Variant
Overtryk
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
-1.25 kPa
- Måleområde (tryk) (maks.)
25 kPa
- Måleområde (tryk)
-1.25 kPa til 25 kPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
IP65
- Slangetilslutning
G1/4 IG
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
0.2220 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
