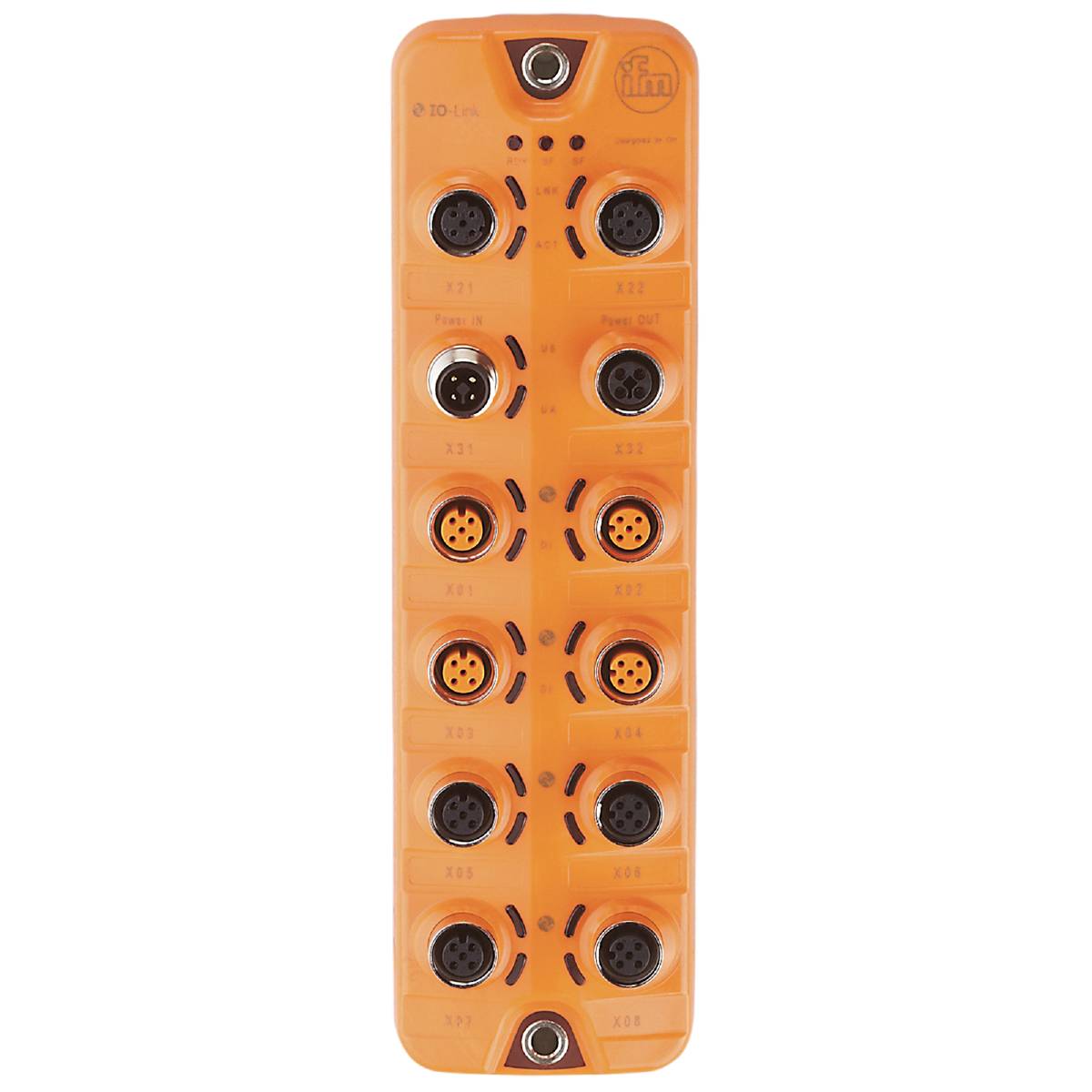

ifm Electronic AL1202 AL1202 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor/Aktorbox aktiv
Antal signalpladser
12
Antal fordelere
8-dobbelt
Type
AL1202
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorbokse
- Pålidelig overførsel af maskindata, procesparametre og diagnosedata til styringen
- Med integreret PROFINET-interface
- Powerline-konstruktion til spændingsforsyning af aktuatorer
- Til tilslutning af op til otte IO-link-enheder
Tekniske specifikationer
- Antal digitale udgange: 8; (IO-Link-port Class A: 4 x 1; IO-Link-port Class B: 4 x 1)
- Antal digitale indgange: 12; (IO-Link-port klasse A: 4 x 2; IO-Link-port Class B: 4 x 1)
- Antal ind- og udgange: Antal digitale indgange: 12; antal digitale udgange: 8
- Antal porte klasse A - IO-link master: 4
- Antal porte Class B - IO-link master Master: 4
- Omgivende temperatur-1 [°C]: -25...60
- Anvendelse: I/O-moduler til feltbrug
- Driftsspænding [V]: 20...30 DC; (US; iht. SEL/PEL)
- Loop-funktion: Spændingsforsyning; feltbusinterface
- Samlet antal ind- og udgange: 12; (kan konfigureres)
- Vægt [g]: 409.500
- IO-link revision - IO-link master Master: 1.1
- Kommunikationsinterface Ethernet; IO-link
- Kortslutningssikker: Ja
- Kortslutningsfast digital indgang: Ja
- Opbevaringstemperatur [°C]: -25...85
- Maks. Tilladt relativ luftfugtighed [%]: 90
- MTTF: 63
- Protokol - Ethernet - PROFINET: PROFINET
- Koblingsniveau High [V]: 11...30
- Lavt kontaktniveau [V]: 0...5
- BESKYTTELSESKLASSE IP 65; IP 66; IP 67
- Kapslingsklasse (NEMA 250): 6P
- Beskyttelsesklasse: III
- Stikforbindelse: Procestilslutning - Pinlayoutet: 0017 - stikforbindelse: M12; kodning: A; pakning: FKM/Ethernet - Pinlayoutet: 0191 - stikforbindelse: M12; kodning: D; tætning: FKM / spændingsforsyning I - Pinlayoutet: 0183 - stikforbindelse: M12; kodning: T / spændingsforsyning OUT - Pinlayout: 0182 - stikforbindelse: M12; kodning: T; tætning: FKM
- Strømforbrug [mA]: 300...3900; (US)
- Strømbelastningsevne total - aktuatorforsyning_UA [A]: 3,6
- Total strømbelastning - sensorforsyning_US [A]: 3,6
- Strømbelastningsevne pr. udgang [mA]: 300
- Overførselshastighed - Ethernet - PROFINET: 100 Mbit/s.
- Overførselsstandard - Ethernet - PROFINET: 100Base-TX
- Overførselstype - IO-link Master Master: COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
- Tilsmudsningsgrad: 2
- Materiale pakning: FKM
- Ekstra spændingsforsyning [V]: 20...30 DC; (UA)
- Emballage-type
Piece
- Produkttype
Sensor/Aktorbox aktiv
- Antal signalpladser
12
- Type
AL1202
- Antal fordelere
8-dobbelt
- Tilslutning
M12 bøsning
IP65
IP66
IP67
- Tilladt strømbelastning per stikplads
300 mA
- Maks. temperatur
60 °C
- Min. Temperatur
-25 °C
- Forbindelsestype (fordelerbokse)
M12-tilslutning
M12-stik
- Vægt
0.3802 kg
- Produc.-delnr.
AL1202
- Indhold
1 stk
- RoHS-godkendt
Ja
- Strømbelastning (total)
3.6 A
- Tilladt strømbelastning per I/O signal
300 mA
- Min. driftsspænding
20 V/DC
- Driftsspænding maks.
30 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321581 ifm Electronic AL1202 AL1202 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321581 ifm Electronic AL1202 AL1202 Sensor/Aktorbox aktiv Multipolfordeler 1 stk Piece
Beskrivelse
Ifm AL1202 IO-link-master Powerline Master Powerline
