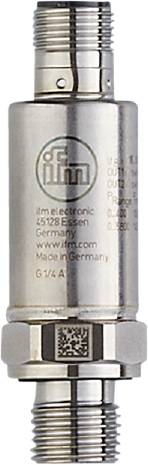

ifm Electronic Trykkontakt 1 stk PV8002 0 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt
Produkttype
Trykkontakt
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
10 MPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Kompakt konstruktion til anvendelse i trange indbygningsforhold
- Meget høj overtryk- og vakuumstyrke
- Robust hus i rustfrit stål med høj stød- og vibrationsstyrke
- To programmerbare kontaktudgange, heraf et med IO-Link-kommunikationsinterface
- Integreret temperaturmåling via IO-link
- Komfortabel kommunikation og parametrering via IO-link
Tekniske specifikationer
- Startdynamik T05 / T09 - temperaturovervågning [s]: < 80 / < 210 ( under ifm-referencebetingelser)
- Responstid [ms]: < 3
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2
- Trykstyrke [MPa]: 25
- Trykstyrke [psi]: 3625
- I trin på [MPa]: 0.001
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,5; (linearitet herunder hysterese og repeterbarhed, grænsekepunktsindstilling iht. din en IEC 62828-1)
- Linearitetsafvigelse procent-margin: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Måleområde [MPa]: 0...10
- Måleelement: Metallisk tyndfilmscelle
- Min. Sprængtryk [MPa]: 100
- Rekoblingspunkt RP [MPa]: 0,051...9,951
- Koblingspunkt SP [MPa]: 0,1...10
- < ± 0,5 % nøjagtighed i koblingspunktet (iht. din en 61298-2)
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -40...90
- Repeterbarhed procent-interval: < ± 0,05 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 0,3
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Pakning procestilslutning: FKM (din en ISO 1179-2)
- Drosselelement forefindes: Ja
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 250
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP/NPN
- Nøjagtighed - temperaturovervågning [K]: ± 2 + (0,1 x (omgivelsestemperatur - mediumtemperatur)
- Samlet antal udgange: 2
- Vægt [g]: 56.800
- Henvisninger til nøjagtighed / afvigelse - temperaturovervågning: Temperaturområde -10 til 80 °C.
- Hysterese: < ± 0,2
- I trin på [bar]: 0.01
- I trin på [psi]: 1
- I trin fra - temperaturovervågning [°C]: 0.1
- I trin fra - temperaturovervågning [°F]: 0.1
- IO-Link-funktioner (cyklisk): Anvendelsesspecifik markering; intern temperatur; driftstimetæller; cyklustæller; trykspids-tæller; Temperaturspidsmåler
- IO-Link-opløsning tryk [bar]: 0.05
- IO-Link-opløsning tryk [MPa]: 0.005
- IO-Link-opløsning temperatur [K]: 0.2
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1 (pr. 6 måneder)
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -40...90
- Måleområde [bar]: 0...100
- Måleområde [psi]: 0...1450
- Måleområde - temperaturovervågning [°C]: -40...90
- Måleområde - temperaturovervågning [°F]: -40...194
- Min. Sprængtryk [bar]: 1000
- Min. Sprængtryk [psi]: 14500
- Min. Trykcyklusser: 60 mio. (ved 1,2 gange nominelt tryk)
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 4.5
- MTTF: 668
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; kontaktlogik; koblings-/tilbagekoblingsforsinkelse; dæmpning
- Profiler: Identification and diagnosis (0x4000), Measurement data Channel (0x800A)
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind (din en ISO 1179-2); indvendigt gevind:M5
- Analoge procesdata: 5
- Procesdata binært: 2
- Switch-punkt RP [bar]: 0,51...99,51
- Switch-punkt RP [psi]: 7...1443
- Nulkoblingspunkt RP - temperaturovervågning [°C]: -40...88
- Nulkoblingspunkt RP - temperaturovervågning [°F]: -40...190,4
- Skiftefrekvens DC [Hz] < : 130
- Koblingspunkt SP [bar]: 1...100
- Koblingspunkt SP [psi]: 15...1450
- Koblingspunkt SP - temperaturovervågning [°C]: -38...90
- Koblingspunkt SP - temperaturovervågning [°F]: -36,4...194
- BESKYTTELSESKLASSE IP 67; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 15
- Temperaturkoefficient nulpunkt: < 0,1 (-25...90 < °C) / 0,2 (-40...-25 °C)
- Temperaturkoefficient interval: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4305 (rustfrit stål / 303); 1.4542 (rustfrit stål / 17-4 pH / 630)
- Produkttype
Trykkontakt
- Type
PV8002
- Tilslutning
M12
- Variant
relativt tryk
- Udgange
PNP
NPN
- Interfaces
IO-Link
- Opløsning
0.05 bar
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
10 MPa
- Måleområde (tryk)
0 MPa til 10 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Brudstyrke
1000 bar
- Slangetilslutning
G1/4 AG
M5 IG
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Vægt
56.800 g
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320109 ifm Electronic Trykkontakt 1 stk PV8002 0 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320109 ifm Electronic Trykkontakt 1 stk PV8002 0 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt
Beskrivelse
Ifm PV8002 elektronisk trykkontakt
