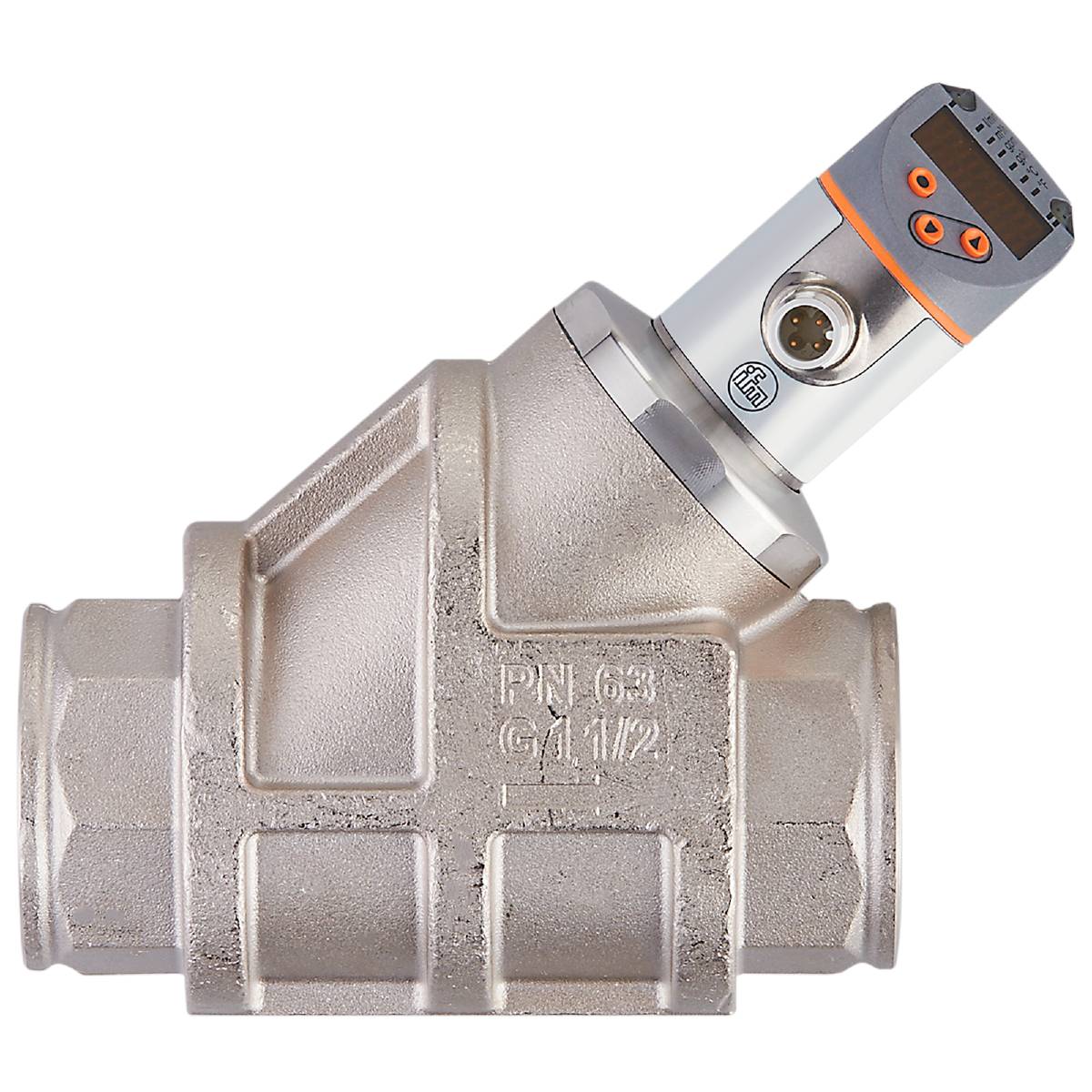

ifm Electronic Mekatronisk gennemstrømningssensor SB2257 SB2257 Driftsspænding (område): 18 - 30 V/DC 1 stk
Produkttype
Mekatronisk gennemstrømningssensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Type
SB2257
Driftsspænding
18 - 30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm SB2257 mekatronisk gennemløbssensor
- Ingen forstyrrelser som følge af hurtige strømnings- eller temperaturskift
- Høj måledynamik reducerer variantmangfoldighed
- Intet behov for ind- og udløbsveje
- Specifik oliejustering giver de bedste måleresultater
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20
- Startdynamik T05 / T09 - temperaturovervågning [s]: T09 = 120 (Q > 1 l/min)
- Reaktionstid - overvågning af strømforbrug [s]: 0,01
- Display: Visningsenhed: 6 x LED, grøn; koblingstilstand: 2 x LED, gul; måleværdier: Alfanumerisk display, rød/grøn udskiftningsvisning 4-cifret; programmering: Alfanumerisk display, 4-cifret
- Visningsområde - temperaturovervågning [°C]: -32...122
- Visningsområde - temperaturovervågning [°F]: -25,6...251,6
- Visningsområde [gph]: 0...3805
- Visningsområde [gpm]: 0...63,4
- Visningsområde [l/min]: 0...240
- Visningsområde [m³/h]: 0...14,4
- Trykstyrke [MPa]: 6.3
- IO-link revision: 1.1
- Trinbredde - strømovervågning koblingsudgang[s]: 0.1
- Trinbredde - strømovervågning analog udgang [s]: 0.1
- SDCI-STANDARD: IEC 61131-9 CDV
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Opløsning [gph]: 1
- Opløsning [gpm]: 0.1
- Opløsning [l/min]: 0.1
- Opløsning [m³/h]: 0.01
- Opløsning - temperaturovervågning [°C]: 0.1
- Opløsning - temperaturovervågning [°F]: 0.1
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Omskiftersignal; analogsignal; frekvenssignal; IO-link
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning analog udgang DAA - strømovervågning [s]: 0...5
- Dæmpning procesværdi DAP - elovervågningsovervågning [s]: 0...5
- Trykstyrke [bar]: 63
- Direktivet om trykbærende udstyr: God teknisk praksis
- Frekvens ved slutpunktet FRP [Hz]: 10...10000
- Frekvens ved slutpunktet FRP - temperaturovervågning [Hz]: 10...10000
- Udgangsfrekvens [Hz]: 0...10000
- Frekvensslutpunkt FEP [gph]: 210...3170
- FEP frekvensslutpunkt [gpm]: 3,5...52,8
- FEP frekvensslutpunkt [l/min]: 13,4...200
- FEP frekvensendepunkt [m³/h]: 0,8...12
- Frekvensslutpunkt FEP - temperaturovervågning [°C]: 12...100
- Frekvensslutpunkt FEP - temperaturovervågning [°F]: 53,6...212
- Frekvensstartpunkt FSP - temperaturovervågning [°C]: -10...78
- Frekvensstartpunkt FSP - temperaturovervågning [°F]: 14...172,4
- Nøjagtighed - temperaturovervågning [K]: 3 (25°C; Q > 1 l/min)
- Nøjagtighed (i måleområdet) - spændingsovervågning: ± 5 % MEW; (Q > 1 l/min; 20...70 °C medietemperatur)
- Samlet antal udgange: 2
- Vægt [g]: 2809.500
- I trin fra - temperaturovervågning [°C]: 0.1
- I trin fra - temperaturovervågning [°F]: 0.2
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -15...80
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende medier; olier (viskositet 46 mm²/s ved 40 °C)
- Medietemperatur [°C]: -10...100
- Måleområde [gph]: 65...3170
- Måleområde [gpm]: 1,1...52,8
- Måleområde [l/min]: 4...200
- Måleområde [m³/h]: 0,24...12
- Måleområde - temperaturovervågning [°C]: -10...100
- Måleområde - temperaturovervågning [°F]: 14...212
- Måledynamik: 1:50
- Min. Procescyklus [ms]: 3.2
- MTTF: 145
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; kontaktlogik; strøm-/frekvensudgang; dæmpning koblings-/analog udgang; display kan drejes/frakobles; standard-måleenhed; farve procesværdi; kalibreringsfaktor
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Procestilslutning: Gevindtilslutning G 1 1/2 indvendigt gevind
- Analoge procesdata: 2
- Procesdata binært: 2
- Switch-punkt RP [gph]: 0...3150
- Tilbagekoblingspunkt RP [gpm]: 0...52,5
- Switch-punkt RP [l/min]: 0...198,6
- Tilbagkoblingspunkt RP [m³/h]: 0...11,92
- Nulkoblingspunkt RP - temperaturovervågning [°C]: -10...99,3
- Nulkoblingspunkt RP - temperaturovervågning [°F]: 14...210,8
- Koblingspunkt SP [gph]: 20...3170
- Koblingspunkt SP [gpm]: 0,3...52,8
- Koblingspunkt SP [l/min]: 1,4...200
- Koblingspunkt SP [m³/h]: 0,08...12
- Koblingspunkt SP - temperaturovervågning [°C]: -9,3...100
- Koblingspunkt SP - temperaturovervågning [°F]: 15,2...212
- Tænd-/sluk-cyklusser mekanisk: 10 millioner
- Trinstørrelse [gph]: 5
- Trinstørrelse [gpm]: 0,1
- Trinbredde [Hz]: 10
- Trinstørrelse [l/min]: 0,02
- Trinbredde [m³/h]: 0,02
- Trinbredde - temperaturovervågning [Hz]: 10
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 50
- Strømkapacitet pr. udgang [mA]: 150; (200: ..... 60 °C; omgivelsestemperatur; 250: .....40 °C; omgivelsestemperatur)
- Temperaturdrift - temperaturovervågning 0,029 °C / K.
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4401 (rustfrit stål / 316); 1.4404 (rustfrit stål / 316L); messing (2.0371); messing Kemisk forniklet; PPS; O-ring: FKM
- Gentagelsesnøjagtighed - strømovervågning: ± 1 % MEW
- Produkttype
Mekatronisk gennemstrømningssensor
- Type
SB2257
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Reaktionstid
0.01 s
- Udgange
IO-Link
- Materiale
Rustfrit stål
- Forseglingsmateriale
FKM
- Min. medietemperatur
-10 °C
- Maks. medietemperatur
100 °C
- Driftstryk (max.)
63 bar
- Målenøjagtighed ±
5 %
- Vægt
2809.500 g
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321574 ifm Electronic Mekatronisk gennemstrømningssensor SB2257 SB2257 Driftsspænding (område): 18 - 30 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321574 ifm Electronic Mekatronisk gennemstrømningssensor SB2257 SB2257 Driftsspænding (område): 18 - 30 V/DC 1 stk
Beskrivelse
Ifm SB2257 mekatronisk gennemløbssensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
