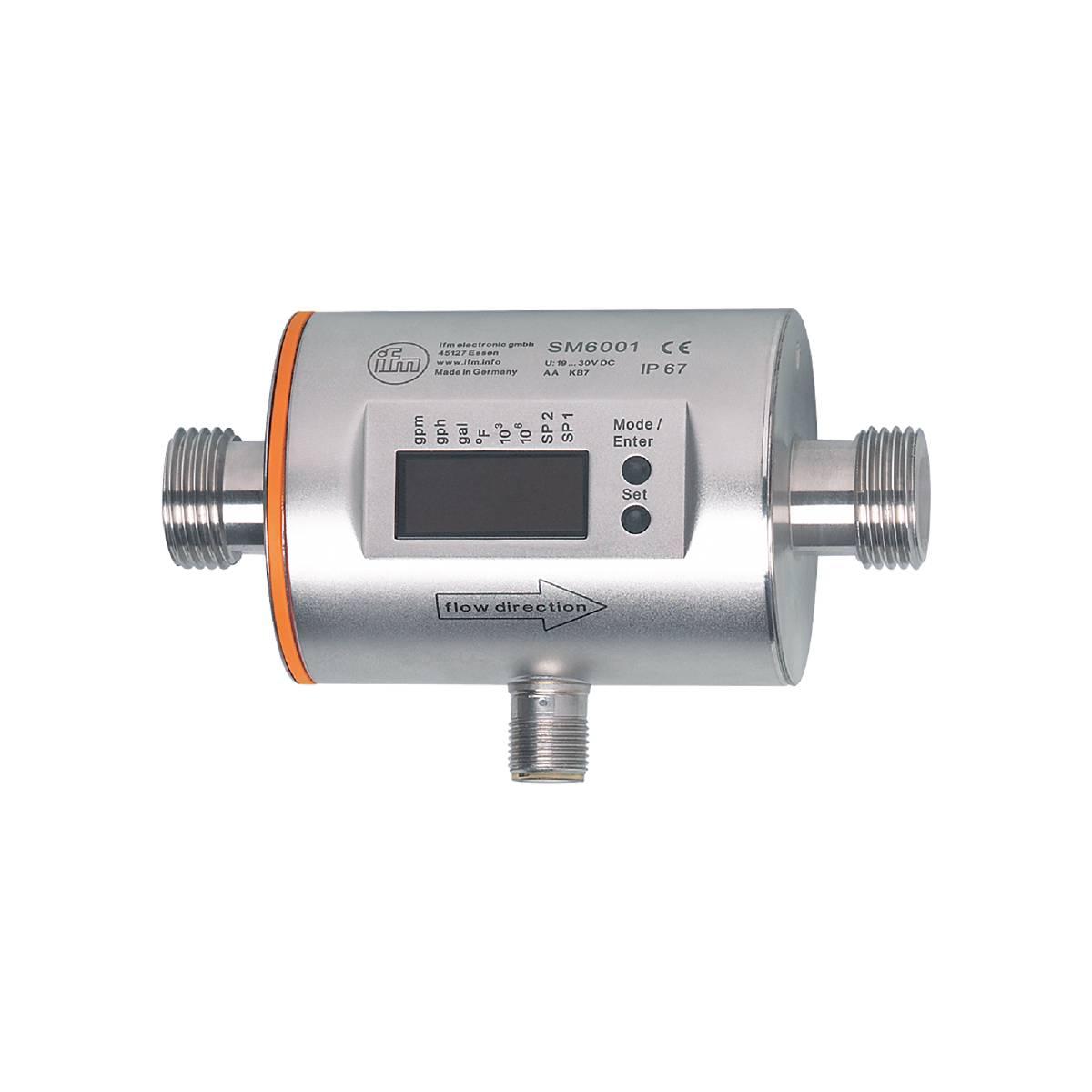

ifm Electronic Magnetisk induktiv gennemstrømningssensor SM6001 SM6001 Driftsspænding (område): 18 - 30 V/DC 1 stk
Produkttype
Magnetisk induktiv gennemstrømningssensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Type
SM6001
Driftsspænding
18 - 30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm SM6001 magnetisk induktiv gennemstrømningssensor
- Præcis måling af gennemstrømning, forbrug og medietemperatur
- Stor nøjagtighed, reproducerbarhed og måledynamik
- Med koblings-, analog- og impulsudgang
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10; (kan skaleres)
- Analog udgang strøm [mA]: 4...20; (kan skaleres)
- Analogt endepunkt - temperaturovervågning [°F]: 31,5...176
- Analogt målepunkt AEP [gph]: 78...396
- Analogt referencepunkt AEP [gpm]: 1,3...6,6
- Analogstartpunkt - temperaturovervågning [°F]: -4...140,5
- Analogt startpunkt ASP [gph]: 0...318
- Analogt startpunkt ASP [gpm]: 0...5,3
- Startdynamik T05 / T09 - temperaturovervågning [s]: T09 = 20 (Q > 0,26 gpm)
- Reaktionstid - strømovervågning [s]: 0,15; (DAP = 0, T19)
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Visning: Visningsenhed: 6 x LED, grøn (gpm, gph, gal, °F, 10³, 1000 x 10³), koblingstilstand: 2 x LED, gul; måleværdier: alfanumerisk visning, 4-cifret; programmering: alfanumerisk display, 4-cifret
- Visningsområde [gph]: -475,5...475,5
- Visningsområde [gpm]: -7,925...7,925
- Trykstyrke-område [psi]: 232
- Impulslængde - gennemstrømningsovervaagning [s]: 0,01...2
- IO-link revision: 1.1
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Applikation: Totalisatorfunktion; til industriel anvendelse
- Opløsning [gph]: 0.5
- Opløsning [gpm]: 0.010
- Opløsning - temperaturovervågning [°F]: 0.1
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogt signal; impulssignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning procesværdi DAP - elovervågningsovervågning [s]: 0...5
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Trykstyrke [bar]: 16
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indgange: Tællersæt
- Indstillelig forsinkelsestid DS, dr - strømovervågning [s]: 0...50
- Elektrisk udførelse: PNP/NPN
- Nøjagtighed - temperaturovervågning [K]: ± 2,5 (Q > 0,26 gpm)
- Nøjagtighed (i måleområdet) - spændingsovervågning: ± (0,8 % MW + 0,5 % MEW)
- Samlet antal udgange: 2
- Vægt [g]: 546.000
- Impulsudgang: Gennemstrømningsmængde-tæller
- Impulskvalitet - flowmenuovervågning: 0,01...30 000 000 gal
- I trin fra - temperaturovervågning [°F]: 0.5
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°F]: -13...176
- MAWP ved applikationer ifølge CRN [bar]: 17.7
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Ledende flydende medier; vand; vandbaserede medier
- Mediumtemperatur [°F]: 14...158
- Måleområde [gph]: 1,5...396
- Måleområde [gpm]: 0,03...6,6
- Måleområde - temperaturovervågning [°F]: -4...176
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklus [ms]: 5
- Montering: Tilslutning til rørledning via adapter
- MTTF: 160
- Parametreringsmuligheder: Strømovervågning; mængdetæller; forvalgstæller; temperaturovervågning; hysterese / vindue; sluttekontakt/brydekontakt; kontaktlogistik; strøm-/spændings-/impulsudgang; betjeningstid; display kan slås fra; visningsenhed
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Procestilslutning: Gevindtilslutning G 1/2 DN15 fladtætnende
- Analoge procesdata: 3
- Procesdata binært: 2
- Switch-punkt RP [gph]: 1,5...394
- Tilbagekoblingspunkt RP [gpm]: 0,03...6,57
- Nulkoblingspunkt RP - temperaturovervågning [°F]: -3,5...175
- Koblingspunkt SP [gph]: 3,5...396,5
- Koblingspunkt SP [gpm]: 0,06...6,6
- Koblingspunkt SP - temperaturovervågning [°F]: -2,5...176
- Trinstørrelse [gph]: 0,5
- Trinstørrelse [gpm]: 0,01
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA]: 95; (24 V)
- Overbelastningssikker: Ja
- Omgivelsestemperatur [°F] 14...140
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4404 (rustfrit stål/316L); PEEK; FKM
- Gentagelsesnøjagtighed - strømovervågning: ± 0,2% MEW
- Produkttype
Magnetisk induktiv gennemstrømningssensor
- Type
SM6001
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Tilslutning
M12
- Reaktionstid
0.15 s
- Udgange
PNP
NPN
- Materiale
Rustfrit stål
- Forseglingsmateriale
FKM
- Driftstryk (max.)
16 bar
- Vægt
546.000 g
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321662 ifm Electronic Magnetisk induktiv gennemstrømningssensor SM6001 SM6001 Driftsspænding (område): 18 - 30 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321662 ifm Electronic Magnetisk induktiv gennemstrømningssensor SM6001 SM6001 Driftsspænding (område): 18 - 30 V/DC 1 stk
Beskrivelse
Ifm SM6001 magnetisk induktiv gennemstrømningssensor
