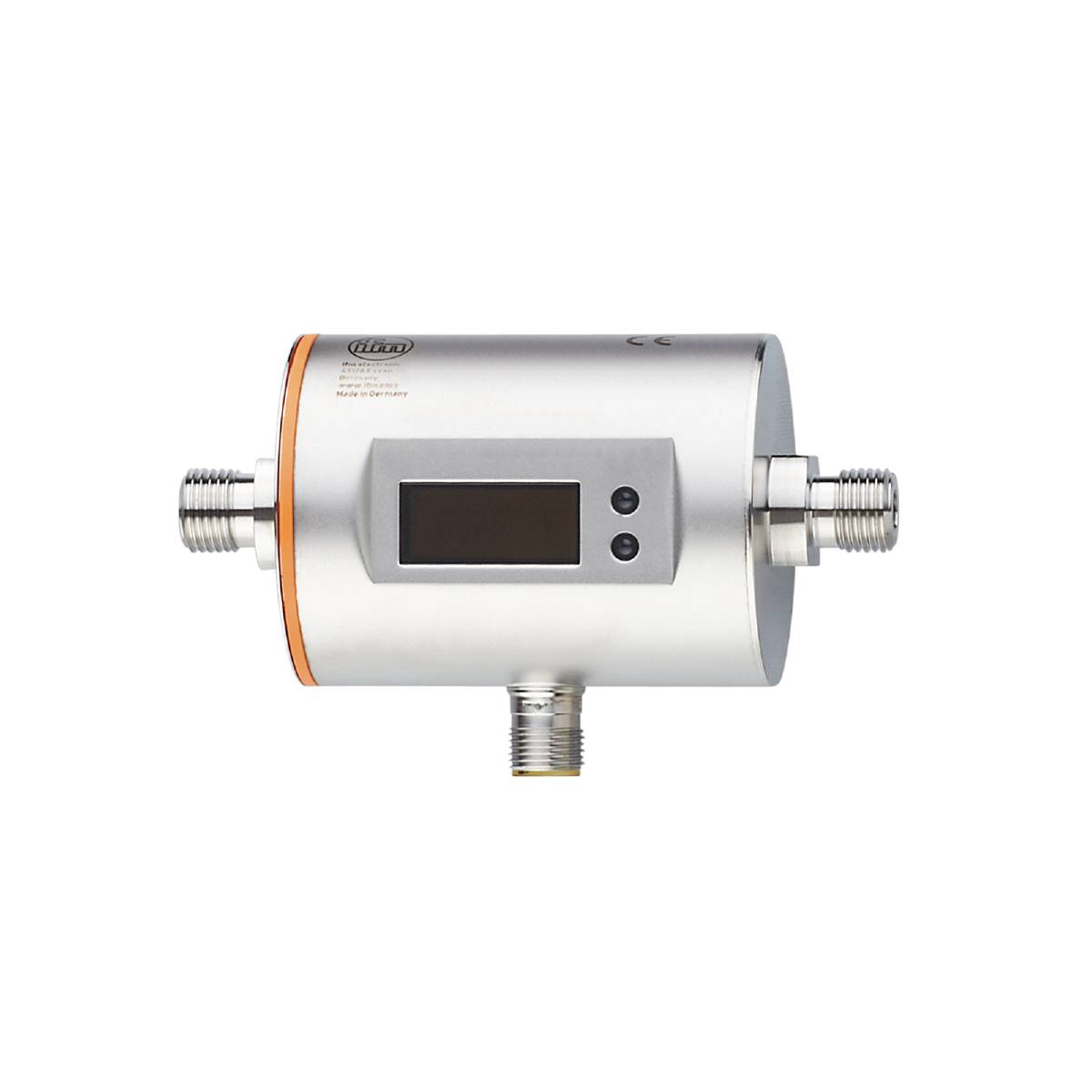

ifm Electronic Magnetisk induktiv gennemstrømningssensor SM4100 SM4100 Driftsspænding (område): 18 - 30 V/DC måleområde:
Produkttype
Magnetisk induktiv gennemstrømningssensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
3 l/min
Type
SM4100
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm SM4100 magnetisk induktiv gennemstrømningssensor
- Præcis måling af gennemstrømning, forbrug og medietemperatur
- Stor nøjagtighed, reproducerbarhed og måledynamik
- Med koblings-, analog- og impulsudgang
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10; (kan skaleres)
- Analog udgang strøm [mA]: 4...20; (kan skaleres)
- Analogt endepunkt - temperaturovervågning [°C]: 0...80
- Analogt referencepunkt AEP [ml/min]: 600...3000
- Analogstartpunkt - temperaturovervågning [°C]: -20...60
- Analogt startpunkt ASP [ml/min]: 0...2400
- Startdynamik T05 / T09 - temperaturovervågning [s]: T09 = 40 (Q > 1 l/min)
- Reaktionstid - strømovervågning [s]: 0,15; (DAP = 0, T19)
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Display: Visningsenhed: 6 x LED, grøn (ml/min, l/h, l, m³, °C, 10³), koblingstilstand: 2 x LED, gul, måleværdier: alfanumerisk visning, 4-cifret, programmering: alfanumerisk display, 4-cifret
- Visningsområde [ml/min]: -1999...3600
- Trykstyrke [MPa]: 1
- Impulslængde - gennemstrømningsovervaagning [s]: 0,008...2
- IO-link revision: 1.1
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -10...60
- Applikation: Totalisatorfunktion; til industriel anvendelse
- Opløsning [ml/min]: 1
- Opløsning - temperaturovervågning [°C]: 0.2
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogt signal; impulssignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning procesværdi DAP - elovervågningsovervågning [s]: 0...5
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Trykstyrke [bar]: 10
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indgange: Tællersæt
- Indstillelig forsinkelsestid DS, dr - strømovervågning [s]: 0...50
- Elektrisk udførelse: PNP/NPN
- Nøjagtighed - temperaturovervågning [K]: ± 2,5 (Q > 0,5 l/min)
- Nøjagtighed (i måleområdet) - spændingsovervågning: ± (2 % MW + 0,5 % MEW)
- Samlet antal udgange: 2
- Vægt [g]: 537.000
- Impulsudgang: Gennemstrømningsmængde-tæller
- Impulskvalitet - gennemstrømningsovervågning: 1...3000 ml.
- I trin fra - temperaturovervågning [°C]: 0.2
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- MAWP ved applikationer ifølge CRN [bar]: 5.5
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Ledende flydende medier; vand; vandbaserede medier
- Medietemperatur [°C]: 0...60
- Måleområde [l/min]: 0,005...3
- Måleområde [ml/min]: 5...3000
- Måleområde - temperaturovervågning [°C]: -20...80
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklus [ms]: 4
- Montering: Tilslutning til rørledning via adapter
- MTTF: 144
- Parametreringsmuligheder: Strømovervågning; mængdetæller; forvalgstæller; temperaturovervågning; hysterese / vindue; sluttekontakt/brydekontakt; kontaktlogistik; strøm-/spændings-/impulsudgang; betjeningstid; display kan slås fra; visningsenhed
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Procestilslutning: Gevindtilslutning G 1/4 DN6 fladtætnende
- Analoge procesdata: 3
- Procesdata binært: 2
- Tilbagekoblingspunkt RP [ml/min]: 5...2984
- Nulkoblingspunkt RP - temperaturovervågning [°C]: -19,6...79,6
- Koblingspunkt SP [ml/min]: 20...3000
- Koblingspunkt SP - temperaturovervågning [°C]: -19,2...80
- LFC [ml/min] krybeundertrykkelse: < 60
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 80
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4404 (rustfrit stål/316L); PEEK; EPDM
- Gentagelsesnøjagtighed - overvågning af strømforbrug: ± 0,2 % MEW
- Produkttype
Magnetisk induktiv gennemstrømningssensor
- Type
SM4100
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Tilslutning
M12
- Reaktionstid
0.15 s
- Udgange
PNP
NPN
- Forseglingsmateriale
EPDM
- Min. medietemperatur
0 °C
- Maks. medietemperatur
60 °C
- Driftstryk (max.)
10 bar
- Målenøjagtighed ±
2 %
- Måleområde (min.)
0.005 l/min
- Måleområde (max.)
3 l/min
- måleområde
0.005 - 3 l/min
- Vægt
537.000 g
- Min. omgivelsestemperatur
-10 °C
- Maks. omgivelsestemperatur
60 °C
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321690 ifm Electronic Magnetisk induktiv gennemstrømningssensor SM4100 SM4100 Driftsspænding (område): 18 - 30 V/DC måleområde:
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321690 ifm Electronic Magnetisk induktiv gennemstrømningssensor SM4100 SM4100 Driftsspænding (område): 18 - 30 V/DC måleområde:
Beskrivelse
Ifm SM4100 magnetisk induktiv gennemstrømningssensor
