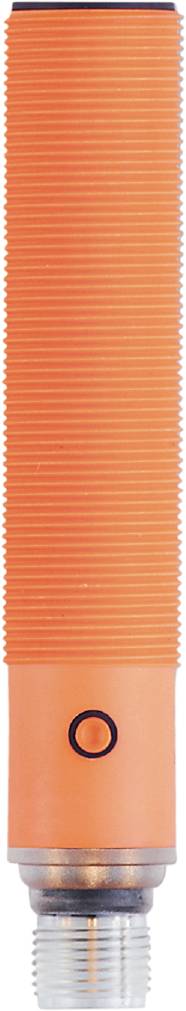

Name: ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT206
Brand: ifm Electronic
SKU: 3320712

Nærbillede af et orange, ribbet plast- eller gummimateriale.

Lignende billede

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

PNP

Koblingsafstand (max.)

2200 mm

Variant

Ultralyd

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Meget stort registreringsområde
Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap eller IO-link
Synlig LED til visning af koblingstilstand og ekko
Med to programmerbare koblingsudgange
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed

Vigtig information

Tekniske specifikationer

Mål [mm]: M18 x 1 / L = 97,5
Antal digitale udgange: 2
Antal ind- og udgange: Antal digitale udgange: 2
Display: Omskifterstilling: 2 x LED, gul; Echo: 1 x LED, grøn
IO-link revision: 1.1
SDCI-standard: IEC 61131-9
Overførselstype-IO-link: COM2 (38,4 kBaud)
Omgivende temperatur-1 [°C]: -20...70
Gentagelsesnøjagtighed 1 %
Tilspændingsmoment [Nm]: 1
Opløsning [mm]: 1
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Påkrævet masterportklasse: A
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 200
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: PNP
Kabinet: Gevindform
Samlet antal udgange: 2
Vægt [g]: 67.500
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 2
IO-link funktioner (cyklisk): Anvendelsesspecifik markering; driftstimetæller
Kommunikationsinterface: IO-link
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
maks. Spændingsfald koblingsudgang DC [V]: 2,2
Min. Procescyklus [ms]: 3.2
MTTF: 138
Cylindrisk [°] åbningsvinkel: 14; (±2)
Parametreringsmuligheder: Hysterese / vinduet; ekstra koblingspunkt; tilkoblings- og frakoblingsforsinkelse; tilkoblingsprocesser; teach-funktion; lys-/mørkekobling
Profiler: Smart Sensor: Device Identification; multi-channel, two setpoint switching sensor, type 0 Generic Profiled sensor; Process data variabel; Device Diagnosis; Teach Channel
Koblingsafstand [mm]: 200...2200; (target: 200 x 200)
Skiftefrekvens DC [Hz]: 2
Drift med koblingspunkt [%]: -2...2
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
SIO-tilstand: Ja
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA]: 55
Teach-funktion: Ja
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 200

Produkttype: Ultralydstast

Type: UGT206

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: PNP

Koblingsafstand (max.): 2200 mm

Variant: Ultralyd

Specifikationer: LED-display

Tilslutning: M12

Størrelse: M18 x 1

Kontakttype: 1 PNP

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 97.5 mm

(Ø): 18 mm

Dim.: (Ø x L) 18 mm x 97.5 mm

RoHS-godkendt: Ja

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3320712 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT206

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3320712 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT206
