Name: ifm Electronic Ultralydstast Ultralyd M18 PNP UGT526
Brand: ifm Electronic
SKU: 3320491

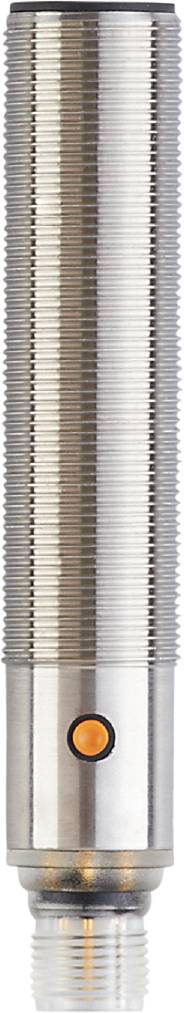

Billedet viser en nærbillede af en stablet metalgevind, hvilket peger hen på en teknisk komponent eller en skrue.

Lignende billede

Produkttype

Ultralydstast

Driftsspænding maks.

30 V/DC

Udgange

PNP

Koblingsafstand (max.)

1200 mm

Variant

Ultralyd

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Nærhedssensor - Induktiv

Udgangsfunktion kan programmeres, sluttekontakt/brydekontakt
Synlig LED til visning af koblingstilstand og ekko
Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold

Vigtig information

Tekniske specifikationer

Mål [mm]: M18 x 1 / L = 60,5
Antal digitale udgange: 1
Antal ind- og udgange: Antal digitale udgange: 1
Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
IO-link revision: 1.1
SDCI-standard: IEC 61131-9
Overførselstype-IO-link: COM2 (38,4 kBaud)
Omgivende temperatur-1 [°C]: -20...70
Tilspændingsmoment [Nm]: 50
Opløsning [mm]: 1
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Påkrævet masterportklasse: A
Standbyforsinkelsestid [s]: < 0,3
Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
Blindzone [mm]: 80
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Elektrisk udførelse: PNP
Kabinet: Gevindform
Samlet antal udgange: 1
Vægt [g]: 115.500
Gevindbetegnelse: M18 x 1
Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
Hysterese [%]: < 1
IO-link funktioner (cyklisk): Anvendelsesspecifik markering; driftstimetæller
Kommunikationsinterface: IO-link
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -30...80
Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
maks. Spændingsfald koblingsudgang DC [V]: 2,2
Min. Procescyklus [ms]: 16
MTTF: 210
Multiplexindgang: nej
Cylindrisk [°] åbningsvinkel: 14; (±2)
Parametreringsmuligheder: Hysterese / vinduet; ekstra koblingspunkt; tilkoblings- og frakoblingsforsinkelse; tilkoblingsprocesser; teach-funktion; lys-/mørkekobling
Profiler: Smart Sensor: Device Identification; multi-channel, two setpoint switching sensor, type 0 Generic Profiled sensor; Process data variabel; Device Diagnosis; Teach Channel
Koblingsafstand [mm]: 80...1200; (target: 200 x 200)
Skiftefrekvens DC [Hz]: 5
Drift med koblingspunkt [%]: -2,5...2,5
Beskyttelsesklasse: IP67
Beskyttelsesklasse: III
SIO-tilstand: Ja
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 35
Synkroniseringsindgang: nej
Temperaturkompensation: Ja
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Omformerfrekvens [kHz]: 200
Gentagelsesnøjagtighed IO-link [%]: < 0,7

Produkttype: Ultralydstast

Type: UGT526

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: PNP

Koblingsafstand (max.): 1200 mm

Variant: Ultralyd

Specifikationer: LED-display

Tilslutning: M12

Størrelse: M18

Kontakttype: 1 PNP

: IP67

Min. Temperatur: -20 °C

Maks. temperatur: 70 °C

L: 60.5 mm

(Ø): 18 mm

Dim.: (Ø x L) 18 mm x 60.5 mm

RoHS-godkendt: Ja

UKCA: Ja
