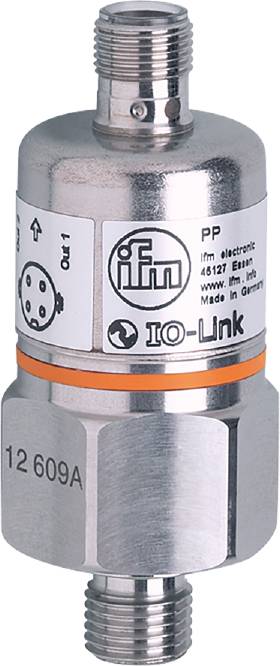

ifm Electronic Tryksensor 1 stk PP7553 0 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
2.5 MPa
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Robust udførelse til anvendelse i hårde industriomgivelser
- To koblingsudgange, hvoraf den ene kan programmeres som diagnostisk udgang
- Høj chok- og vibrationsstyrke
- Forventet levetid på mere end 100 millioner trykcyklusser
- Komfortabel kommunikation og parametrering via IO-link
Tekniske specifikationer
- Responstid [ms]: < 3
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2
- Display: Drift: 2 x LED, grøn; koblingstilstand: 2 x LED, gul
- Trykstyrke [MPa]: 15
- Trykstyrke [psi]: 2175
- I trin på [MPa]: 0.01
- IO-link revision: 1.0
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best fit Straight Line (mikroværdiindstilling); LS = grænsepunktsindstilling)
- Måleområde [MPa]: 0...2,5
- Min. Sprængtryk [MPa]: 35
- Rekoblingspunkt RP [MPa]: 0,01...2,49
- Koblingspunkt SP [MPa]: 0,02...2,5
- < ± 0,5 % af den elektriske/elektroniske enhed
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...85
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 0,3
- Driftsspænding [V]: 9,6...36 DC; (kommunikationsdrift: 18...32)
- Dæmpning procesværdi DAP trin [s]: 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 150
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP
- Samlet antal udgange: 2
- Vægt [g]: 226.500
- Hysterese: < ± 0,1
- I trin på [bar]: 0.1
- I trin på [psi]: 2
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (pr. år)
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...90
- Måleområde [bar]: 0...25
- Måleområde [psi]: 0...363
- Min. Sprængtryk [bar]: 350
- Min. Sprængtryk [psi]: 5075
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 2.3
- MTTF: 310
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind indvendigt gevind:M5
- Procesdata analog: 1
- Procesdata binært: 2
- Switch-punkt RP [bar]: 0,1...24,9
- Switch-punkt RP [psi]: 2...360
- Skiftefrekvens DC [Hz]: 170
- Koblingspunkt SP [bar]: 0,2...25
- Koblingspunkt SP [psi]: 4...362
- Beskyttelsesklasse: IP 68; (7 dage/1 m vanddybde / 0,1 bar)
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 45
- Teach-funktion: Ja
- Temperaturkoefficient nulpunkt: < ± 0,2 (0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...80 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4305 (rustfrit stål / 303); keramik; FKM
- Emballage-type
Piece
- Produkttype
Tryksensor
- Type
PP7553
- Tilslutning
M12
- Variant
relativt tryk
- Udgange
PNP
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
2.5 MPa
- Måleområde (tryk)
0 MPa til 2.5 MPa
- Min. driftsspænding
9.6 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
9.6 - 36 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Brudstyrke
350 bar
- Slangetilslutning
G1/4 AG
M5 IG
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- Vægt
226.500 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320573 ifm Electronic Tryksensor 1 stk PP7553 0 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320573 ifm Electronic Tryksensor 1 stk PP7553 0 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt Piece
Beskrivelse
Ifm PP7553 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

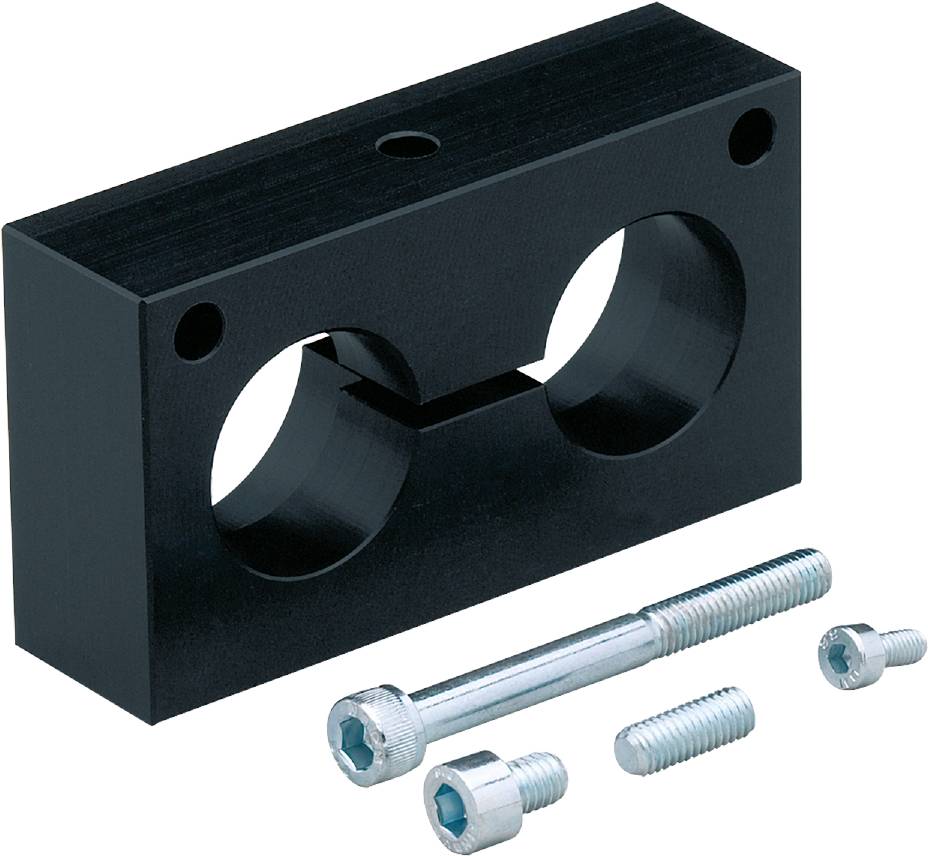

tilbehør
