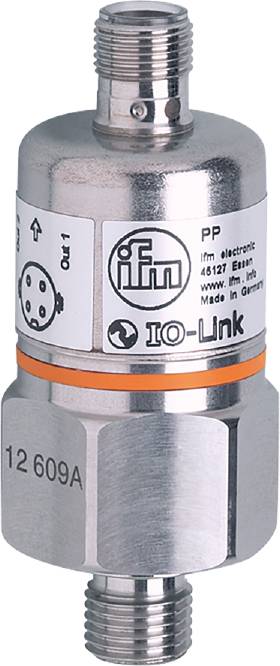

ifm Electronic Tryksensor 1 stk PP7552 0 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
10 MPa
Driftsspænding maks.
36 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Robust udførelse til anvendelse i hårde industriomgivelser
- To koblingsudgange, hvoraf den ene kan programmeres som diagnostisk udgang
- Høj chok- og vibrationsstyrke
- Forventet levetid på mere end 100 millioner trykcyklusser
- Komfortabel kommunikation og parametrering via IO-link
Tekniske specifikationer
- Responstid [ms]: < 3
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2
- Display: Drift: 2 x LED, grøn; koblingstilstand: 2 x LED, gul
- Trykstyrke [MPa]: 30
- Trykstyrke [psi]: 4350
- I trin på [MPa]: 0.05
- IO-link revision: 1.0
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best fit Straight Line (mikroværdiindstilling); LS = grænsepunktsindstilling)
- Måleområde [MPa]: 0...10
- Min. Sprængtryk [MPa]: 65
- Rekoblingspunkt RP [MPa]: 0,05...9,95
- Koblingspunkt SP [MPa]: 0,1...10
- < ± 0,5 % af den elektriske/elektroniske enhed
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...85
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link; (kan konfigureres)
- Kan betinget anvendes til: Anvendelse i gasformige medier ved tryk > 25 bar må kun anvendes på forespørgsel
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 0,3
- Driftsspænding [V]: 9,6...36 DC; (kommunikationsdrift: 18...32)
- Dæmpning procesværdi DAP trin [s]: 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 300
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP
- Samlet antal udgange: 2
- Vægt [g]: 228.000
- Hysterese: < ± 0,1
- I trin på [bar]: 0.5
- I trin på [psi]: 10
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (pr. år)
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...90
- Måleområde [bar]: 0...100
- Måleområde [psi]: 0...1450
- Min. Sprængtryk [bar]: 650
- Min. Sprængtryk [psi]: 9400
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 2.3
- MTTF: 310
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind indvendigt gevind:M5
- Procesdata analog: 1
- Procesdata binært: 2
- Switch-punkt RP [bar]: 0,5...99,5
- Switch-punkt RP [psi]: 10...1440
- Skiftefrekvens DC [Hz]: 170
- Koblingspunkt SP [bar]: 1...100
- Koblingspunkt SP [psi]: 20...1450
- Beskyttelsesklasse: IP 68; (7 dage/1 m vanddybde / 0,1 bar)
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 45
- Teach-funktion: Ja
- Temperaturkoefficient nulpunkt: < ± 0,2 (0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...80 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med: 1.4305 (rustfrit stål / 303); keramik; FKM
- Produkttype
Tryksensor
- Type
PP7552
- Tilslutning
M12
- Variant
relativt tryk
- Udgange
PNP
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
10 MPa
- Måleområde (tryk)
0 MPa til 10 MPa
- Min. driftsspænding
9.6 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
9.6 - 36 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Slangetilslutning
G1/4 AG
M5 IG
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- Vægt
228.000 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320572 ifm Electronic Tryksensor 1 stk PP7552 0 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320572 ifm Electronic Tryksensor 1 stk PP7552 0 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt
Beskrivelse
Ifm PP7552 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
