ifm Electronic Tryksensor 1 stk PN3094 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
1 MPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Programmerbar kontaktudgang med IO-link og analog udgang
- Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
- Optimal tilpasning med mulighed for drejning af procestilslutningen
- Langtidsstabil takket være høj overbelastningsstabilitet
- Robust udførelse til anvendelse i hårde industriomgivelser
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10; (0 bar = 0 ; 10 bar = 10 )
- Analog udgang strøm [mA]: 4...20; (0 bar = 4 ; 10 bar = 20 )
- Responstid [ms]: < 3
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Visning: Visningsenhed: 3 x LED, grøn (bar, psi, MPa); koblingstilstand: 1 x LED, gul; måleværdier: Alfanumerisk visning, rød/grøn 4-cifret
- Trykstyrke [MPa]: 7.5
- Trykstyrke [psi]: 1087
- Trin fra - Factory setting / CMPT = 2 [MPa]: 0.005
- I trin fra - Status_B High Resolution / CMPT = 3 [MPa]: 0.001
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best fit Straight Line (mikroværdiindstilling); LS = grænsepunktsindstilling)
- Måleområde [MPa]: -0,1...1
- Måleelement: Keramisk-kapacitiv trykmålecelle
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [MPa]: 0.005
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [MPa]: 0.005
- Min. Sprængtryk [MPa]: 15
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [MPa]: -0,095...0,995
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [MPa]: -0,097...0,995
- Koblingspunkt SP - Factory setting/CMPT = 2 [MPa]: -0,09...1
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [MPa]: -0,092...1
- < ± 0,5 % af den elektriske/elektroniske enhed
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 0,3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning analog udgang DAA [s]: 0...4
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingsudgangens permanente strømbelastningsevne DC [mA]: 150; (200 (...60 °C) 250 (...40 °C)
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 75
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0...50
- Elektrisk udførelse: PNP
- Samlet antal udgange: 2
- Vægt [g]: 235.500
- Hysterese: < ± 0,25
- I trin fra - Factory setting / CMPT = 2 [bar]: 0.05
- Trin fra - Factory setting / CMPT = 2 [psi]: 0.5
- I trin fra - status_B High Resolution / CMPT = 3 [bar]: 0.01
- Trin fra - status_B High Resolution / CMPT = 3 [psi]: 0.1
- IO-Link-funktioner (cyklisk) - Factory setting / CMPT = 2: Anvendelsesspecifik markering
- IO-Link-funktioner (cyklisk) - status_B High Resolution / CMPT = 3: Anvendelsesspecifik markering
- IO-link-opløsning tryk - Factory setting / CMPT = 2 [bar]: 0.01
- IO-Link-opløsning tryk - status_B High Resolution / CMPT = 3 [bar]: 0.005
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,05 (pr. 6 måneder)
- Maks. Stigetid analog udgang [ms]: 3
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -1...10
- Måleområde [psi]: -14,5...145
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [bar]: 0.5
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [psi]: 1
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [bar]: 0.5
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [psi]: 0.8
- Min. Sprængtryk [bar]: 150
- Min. Sprængtryk [psi]: 2175
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklustid – Factory setting/CMPT = 2 [ms]: 2.3
- Min. Procescyklustid – Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 226
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; koblings-/tilbagekoblingsforsinkelse; dæmpning; visningsenhed; strøm-/spændingsudgang
- Profiler - Factory setting / CMPT = 2: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Profiler - status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring sensor (0x000A), Identification and diagnosis (0x4000)
- Procestilslutning: Gevindtilslutning G 1/4 indvendigt gevind M6 I.
- Procesdata analog: 1
- Procesdata binært: 1
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [bar]: -0,95...9,95
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [psi]: -14...144,5
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [bar]: -0,97...9,95
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [psi]: -14...144,3
- Skiftefrekvens DC [Hz] < : 170
- Koblingspunkt SP - Factory setting/CMPT = 2 [bar]: -0,9...10
- Koblingspunkt SP - Factory setting/CMPT = 2 [psi]: -13,5...145
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [bar]: -0,92...10
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [psi]: -13,3...145
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 35
- Temperaturkoefficient nulpunkt: < ± 0,2 (-25...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (-25...80 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium 1.4404 (rustfrit stål/316L); Al2O3 (keramik); FKM
- Produkttype
Tryksensor
- Type
PN3094
- Tilslutning
M12
- Variant
Overtryk
- Udgange
PNP
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
1 MPa
- Måleområde (tryk)
-0.1 MPa til 1 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
IP65/67
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
0.2280 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321293 ifm Electronic Tryksensor 1 stk PN3094 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321293 ifm Electronic Tryksensor 1 stk PN3094 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Beskrivelse

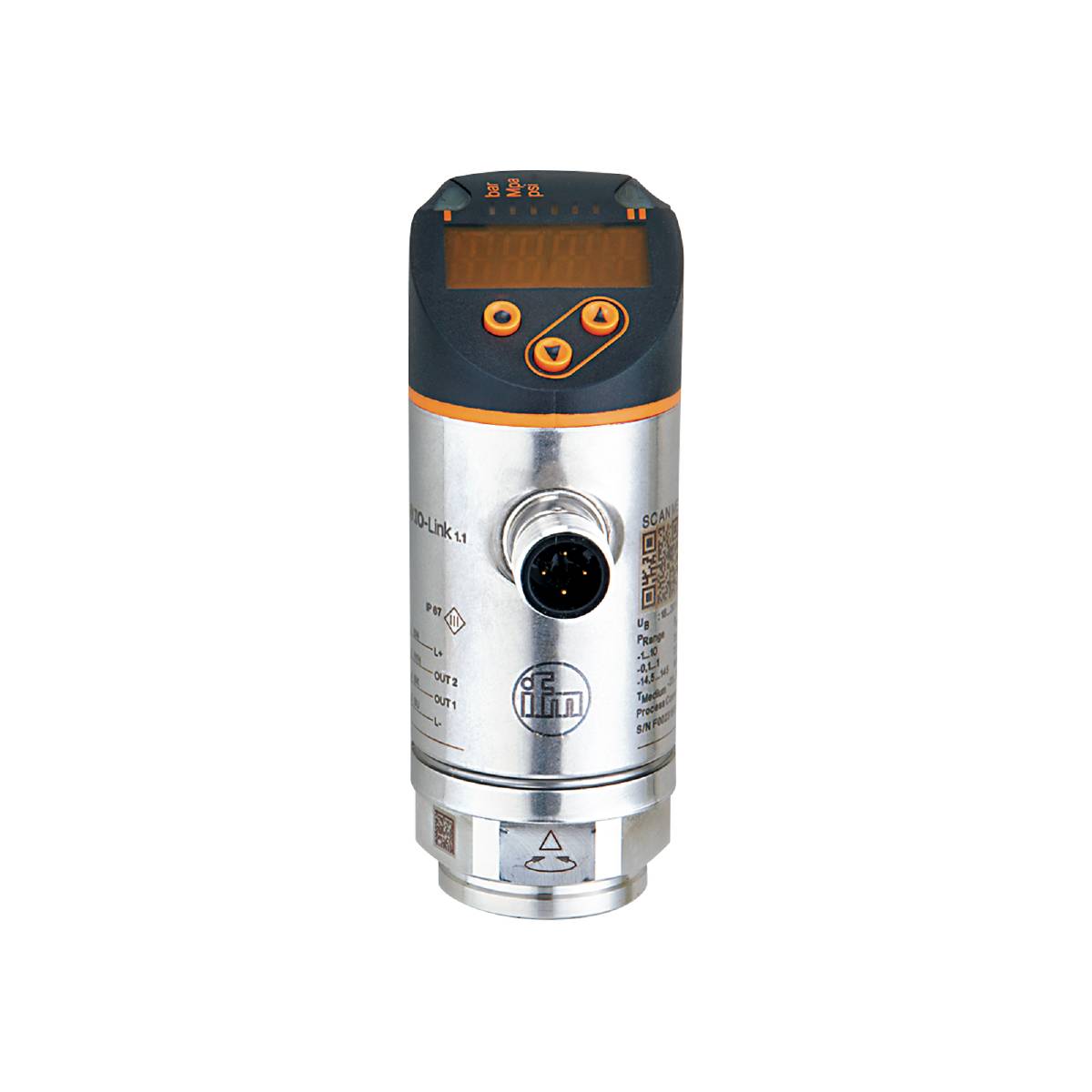

Ifm PN3094 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
