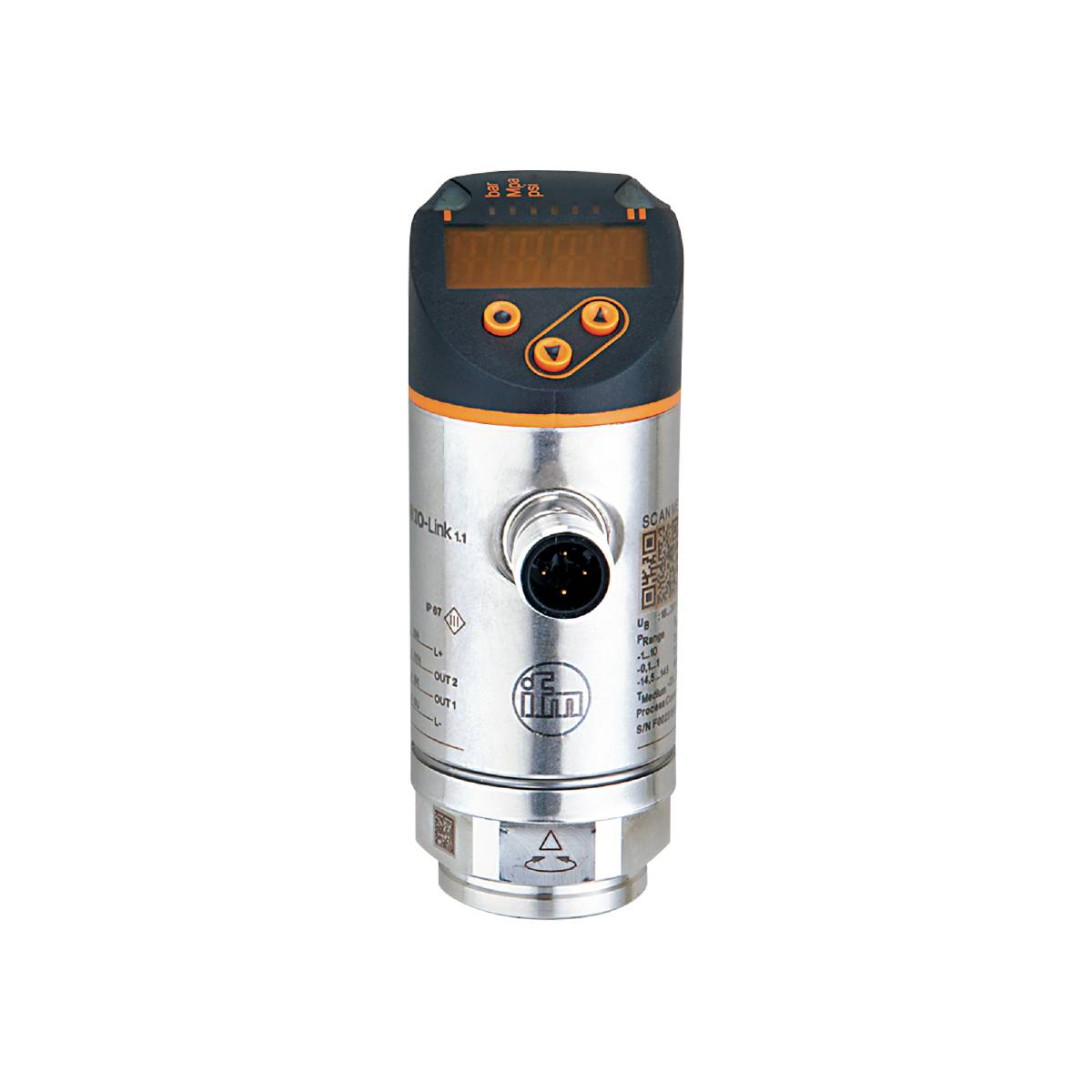

ifm Electronic Tryksensor 1 stk PN3071 0 MPa til 25 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
25 MPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Programmerbar kontaktudgang med IO-link og analog udgang
- Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
- Optimal tilpasning med mulighed for drejning af procestilslutningen
- Langtidsstabil takket være høj overbelastningsstabilitet
- Robust udførelse til anvendelse i hårde industriomgivelser
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10
- Analog udgang strøm [mA]: 4...20
- Responstid [ms]: < 3
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Visning: Visningsenhed: 3 x LED, grøn (bar, psi, MPa); koblingstilstand: 1 x LED, gul; måleværdier: Alfanumerisk visning, rød/grøn 4-cifret
- Trykstyrke [MPa]: 50
- Trykstyrke [psi]: 7250
- Trin fra - Factory setting / CMPT = 2 [MPa]: 0.1
- I trin fra - Status_B High Resolution / CMPT = 3 [MPa]: 0.1
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best fit Straight Line (mikroværdiindstilling); LS = grænsepunktsindstilling)
- Måleområde [MPa]: 0...25
- Måleelement: Metallisk tyndfilmscelle
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [MPa]: 0.2
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [MPa]: 0.2
- Min. Sprængtryk [MPa]: 120
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [MPa]: 0,1...24,9
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [MPa]: 0,1...24,9
- Koblingspunkt SP - Factory setting/CMPT = 2 [MPa]: 0,2...25
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [MPa]: 0,2...25
- < ± 0,5 % af den elektriske/elektroniske enhed
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 0,3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning analog udgang DAA [s]: 0...4
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingsudgangens permanente strømbelastningsevne DC [mA]: 150; (200 (...60 °C) 250 (...40 °C)
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 500
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0...50
- Elektrisk udførelse: PNP
- Samlet antal udgange: 2
- Vægt [g]: 231.000
- Hysterese: < ± 0,25
- Trin fra - Factory setting / CMPT = 2 [bar]: 1
- Trin fra - Factory setting / CMPT = 2 [psi]: 20
- I trin fra - status_B High Resolution / CMPT = 3 [bar]: 1
- Trin fra - status_B High Resolution / CMPT = 3 [psi]: 1
- IO-Link-funktioner (cyklisk) - Factory setting / CMPT = 2: Anvendelsesspecifik markering
- IO-Link-funktioner (cyklisk) - status_B High Resolution / CMPT = 3: Anvendelsesspecifik markering
- IO-link-opløsning tryk - Factory setting / CMPT = 2 [bar]: 1
- IO-Link-opløsning tryk - status_B High Resolution / CMPT = 3 [bar]: 0.1
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,05 (pr. 6 måneder)
- Maks. Stigetid analog udgang [ms]: 3
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: 0...250
- Måleområde [psi]: 0...3620
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [bar]: 2
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [psi]: 20
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [bar]: 2
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [psi]: 19
- Min. Sprængtryk [bar]: 1200
- Min. Sprængtryk [psi]: 17400
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklustid – Factory setting/CMPT = 2 [ms]: 2.3
- Min. Procescyklustid – Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 190
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; koblings-/tilbagekoblingsforsinkelse; dæmpning; visningsenhed; strøm-/spændingsudgang
- Profiler - Factory setting / CMPT = 2: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Profiler - status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring sensor (0x000A), Identification and diagnosis (0x4000)
- Procestilslutning: Gevindtilslutning G 1/4 indvendigt gevind M6 I.
- Procesdata analog: 1
- Procesdata binært: 1
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [bar]: 1...249
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [psi]: 20...3600
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [bar]: 1...249
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [psi]: 12...3608
- Skiftefrekvens DC [Hz] < : 170
- Koblingspunkt SP - Factory setting/CMPT = 2 [bar]: 2...250
- Koblingspunkt SP - Factory setting/CMPT = 2 [psi]: 40...3620
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [bar]: 2...250
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [psi]: 30...3626
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 35
- Temperaturkoefficient nulpunkt: 0,2 (-25...80 °C)
- Temperaturkoefficient interval: 0,2 (-25...80 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med: 1.4542 (rustfrit stål / 17-4 pH / 630)
- Produkttype
Tryksensor
- Type
PN3071
- Tilslutning
M12
- Variant
Overtryk
- Udgange
PNP
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
25 MPa
- Måleområde (tryk)
0 MPa til 25 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
IP65/67
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
0.2280 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
