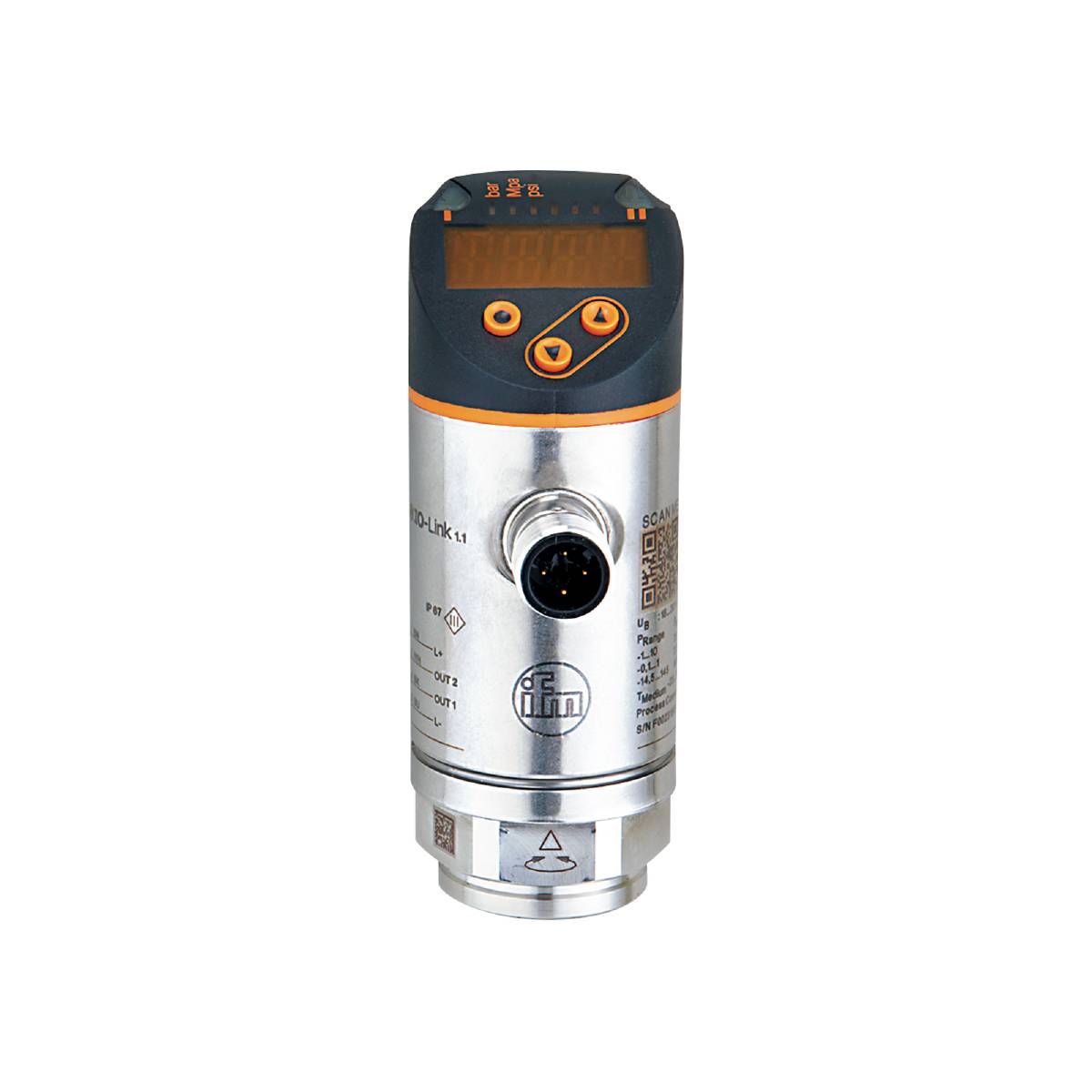

ifm Electronic Tryksensor 1 stk PN2093 -0.1 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
2.5 MPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- To koblingsudgange, hvoraf et kan programmeres som IO-link og en som analog udgang
- Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
- Optimal tilpasning med mulighed for drejning af procestilslutningen
- Langtidsstabil takket være høj overbelastningsstabilitet
- Robust udførelse til anvendelse i hårde industriomgivelser
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10; (kan skaleres 1:5)
- Analog udgang strøm [mA]: 4...20; (kan skaleres 1:5)
- Analogt endepunkt [bar]: 4...25
- Analogt endepunkt [MPa]: 0,4...2,5
- Analogt målepunkt [psi]: 58...362,5
- Analogt startpunkt [bar]: -1...20
- Analogt startpunkt [MPa]: -0,1...2
- Analogt startpunkt [psi]: -14,5...290
- Responstid [ms]: < 1,5
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Display: Visningsenhed: 3 x LED, grøn (bar, psi, MPa); koblingstilstand: 2 x LED, gul; måleværdier: Alfanumerisk visning, rød/grøn 4-cifret
- Trykstyrke [MPa]: 15
- Trykstyrke [psi]: 2175
- Trin fra - Factory setting / CMPT = 2 [MPa]: 0.005
- I trin fra - Status_B High Resolution / CMPT = 3 [MPa]: 0.001
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (mikroindstilling); LS = grænseindstilling)
- Måleområde [MPa]: -0,1...2,5
- Måleelement: Keramisk-kapacitiv trykmålecelle
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [MPa]: 0.015
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [MPa]: 0.011
- Min. Sprængtryk [MPa]: 35
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [MPa]: -0,095...2,49
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [MPa]: -0,095...2,49
- Koblingspunkt SP - Factory setting/CMPT = 2 [MPa]: -0,085...2,5
- Koblingspunkt SP - Status_B High Resolution / CMPT = 3 [MPa]: -0,084...2,5
- < ± 0,4 % af den elektriske/elektroniske enhed
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Krævet masterportklasse: A; (hvis PIN 2 ikke er tilsluttet: B)
- Standbyforsinkelsestid [s]: 0,3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning analog udgang DAA [s]: 0...4
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 150
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0...50
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 238.500
- Henvisninger til nøjagtighed / afvigelse: Kontaktpunktnøjagtighed, karakteristikafvigelse under DNVGL: < ± 1%
- Hysterese: < ± 0,1; (Turn down 1:1)
- I trin fra - Factory setting / CMPT = 2 [bar]: 0.05
- Trin fra - Factory setting / CMPT = 2 [psi]: 0.5
- I trin fra - status_B High Resolution / CMPT = 3 [bar]: 0.01
- Trin fra - status_B High Resolution / CMPT = 3 [psi]: 0.1
- IO-Link-funktioner (cyklisk) - Factory setting / CMPT = 2: Anvendelsesspecifik markering
- IO-Link-funktioner (cyklisk) - status_B High Resolution / CMPT = 3: Anvendelsesspecifik markering
- IO-link-opløsning tryk - Factory setting / CMPT = 2 [bar]: 0.01
- IO-Link-opløsning tryk - status_B High Resolution / CMPT = 3 [bar]: 0.01
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,05; (Turn down 1:1; pr. 6 måneder)
- Maks. Stigetid analog udgang [ms]: 3
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -1...25
- Måleområde [psi]: -14,5...362,5
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [bar]: 0.15
- Min. Afstand mellem SP og RP - Factory setting/CMPT = 2 [psi]: 1.5
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [bar]: 0.11
- Min. Afstand mellem SP og RP - status_B High Resolution / CMPT = 3 [psi]: 1.5
- Min. Sprængtryk [bar]: 350
- Min. Sprængtryk [psi]: 5075
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklustid – Factory setting/CMPT = 2 [ms]: 2.3
- Min. Procescyklustid – Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 138
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; koblings-/tilbagekoblingsforsinkelse; dæmpning; visningsenhed; strøm-/spændingsudgang
- Profiler - Factory setting / CMPT = 2: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Profiler - status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring sensor (0x000A), Identification and diagnosis (0x4000)
- Procestilslutning: Gevindtilslutning G 1/4 indvendigt gevind (din en ISO 1179-2)
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [bar]: -0,95...24,9
- Returkoblingspunkt RP - Factory setting/CMPT = 2 [psi]: -13,5...361
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [bar]: -0,95...24,9
- Switch-punkt RP - status_B High Resolution / CMPT = 3 [psi]: -13,7...361,1
- Skiftefrekvens DC [Hz] < : 500
- Koblingspunkt SP - Factory setting/CMPT = 2 [bar]: -0,85...25
- Koblingspunkt SP - Factory setting/CMPT = 2 [psi]: -12...362,5
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [bar]: -0,84...25
- Koblingspunkt SP - status_B High Resolution / CMPT = 3 [psi]: -12,2...362,6
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 35
- Temperaturkoefficient nulpunkt: < ± 0,2 (-0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (-0...80 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium 1.4404 (rustfrit stål/316L); Al2O3 (keramik); FKM
- Produkttype
Tryksensor
- Type
PN2093
- Tilslutning
M12
- Variant
Overtryk
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
2.5 MPa
- Måleområde (tryk)
-0.1 MPa til 2.5 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
IP65/67
- Slangetilslutning
G1/4 IG
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
0.2220 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321361 ifm Electronic Tryksensor 1 stk PN2093 -0.1 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321361 ifm Electronic Tryksensor 1 stk PN2093 -0.1 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Beskrivelse
Ifm PN2093 elektronisk tryksensor
