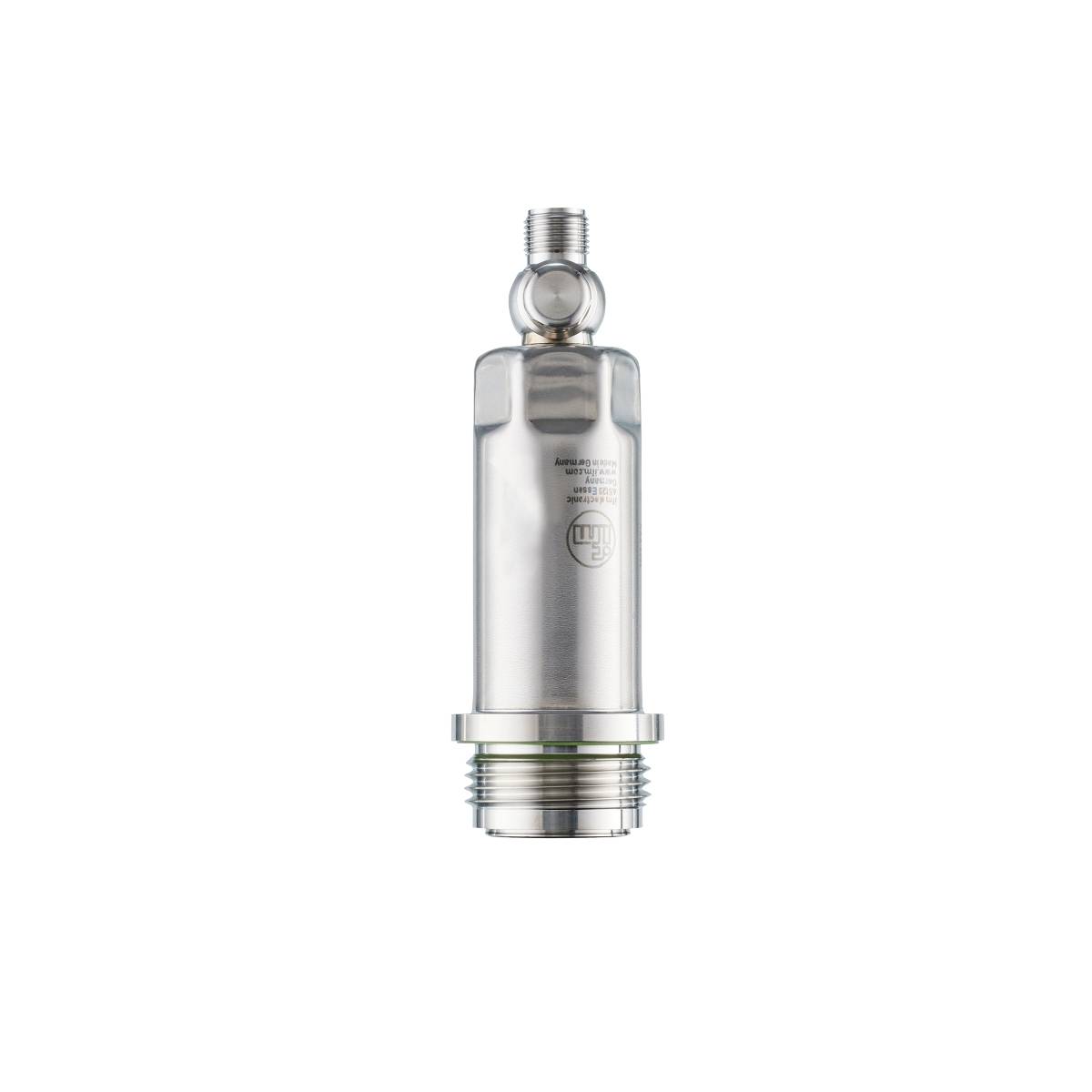

ifm Electronic Tryksensor 1 stk PM1706 -12.5 kPa til 250 kPa M12 Analog
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
250 kPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Robust hus i rustfrit stål til brug i fødevare- og drikkevareindustrien
- Hygiejnisk, frontalt design
- Resistent over for højtryksrensning med aggressive rengøringsmidler
- Høj temperaturbestandighed og høj kapslingsklasse
- Præcis analog udgang og komfortabel kommunikation via IO-link
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20; (kan skaleres)
- Analogt trykpunkt [kPa]: -37,5...250
- Analogt målepunkt [mbar]: 375...2500
- Analogt målepunkt [psi]: 5,44...36,26
- Analogt startpunkt [kPa]: -12,5...200
- Analogt startpunkt [mbar]: -125...2000
- Analogt startpunkt [psi]: -1,82...29
- Antal analoge udgange: 1
- Antal digitale udgange: 1; (IO-link)
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Trykstyrke [psi]: 290
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,2; (linearitet herunder hysterese og repeterbarhed, grænsekepunktsindstilling iht. din en IEC 62828-1)
- Linearitetsafvigelse procent-margin: < ± 0,15; (Turn down 1:1)
- Måleelement: Keramisk-kapacitiv trykmålecelle
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Tilspændingsmoment [Nm]: 35
- Applikation: Frontplan for føde- og drikkevareindustrien
- Udgangssignal: Analogt signal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Forsinkelse af standby-tid - 2_leder [s]: 1
- Beredskabstid - 3_leder [s]: 0,5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Dæmpning analog udgang DAA [s]: 0...4
- Tryktype: Relativt tryk
- Trykstyrke [kPa]: 2000
- Trykstyrke [mbar]: 20000
- Samlet antal udgange: 2
- Vægt [g]: 307.400
- Henvisninger til nøjagtighed/afvigelse: Yderligere oplysninger se afsnit diagrammer og kurver
- Hysterese: < ± 0,15; (Turn down 1:1)
- I trin på [kPa]: 0.1
- I trin på [mbar]: 1
- I trin på [psi]: 0.02
- IO-Link-funktioner (cyklisk): Anvendelsesspecifik markering; intern temperatur
- IO-link-opløsning tryk [mbar]: 0.5
- Kommunikationsinterface: IO-link
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. år)
- MAWP ved applikationer ifølge CRN [bar]: 20
- Maks. Belastning [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
- Medier: Pastøse og faste medier; flydende og gasformige medier
- Medietemperatur [°C]: -25...150
- Måleområde [bar]: -0,125...2,5
- Måleområde [kPa]: -12,5...250
- Måleområde [mbar]: -125...2500
- Måleområde [psi]: -1,82...36,26
- Min. Sprængtryk [kPa]: 5000
- Min. Sprængtryk [mbar]: 50000
- Min. Sprængtryk [psi]: 725
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 3.2
- MTTF: 323
- Profiler: Digital Measuring sensor (0x000A), identification and diagnosis (0x4000)
- Procestilslutning: Gevindtilslutning G 1 udvendigt gevind Aseptoflex Vario
- Analoge procesdata: 3
- Procesdata binær: 0
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: nej
- Trinsvar analog udgang - 2_leder [ms]: 30
- Trinsvar analog udgang - 3_leder [ms]: 7
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug - 2_leder [mA]: 3,5...21,5
- Strømforbrug - 3_leder [mA]: < 45
- Temperaturovervågning: nej
- Drømmefri: Ja
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium (99,9 % Al2O3), 1.4435 (rustfrit stål/316L), overfladebeskaffenhed: RA < 0,4 / Rz 4; PTFE
- Produkttype
Tryksensor
- Type
PM1706
- Tilslutning
M12
- Variant
relativt tryk
- Reaktionstid
30 ms
- Udgange
Analog
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- nøjagtighed
0.2 %
- Måleområde (tryk) (min.)
-12.5 kPa
- Måleområde (tryk) (maks.)
250 kPa
- Måleområde (tryk)
-12.5 kPa til 250 kPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Driftsstrøm
21.5 mA
- Kontakttype
Analog
- Brudstyrke
5000 kPa
- Slangetilslutning
G1"
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
307.400 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321506 ifm Electronic Tryksensor 1 stk PM1706 -12.5 kPa til 250 kPa M12 Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321506 ifm Electronic Tryksensor 1 stk PM1706 -12.5 kPa til 250 kPa M12 Analog
Beskrivelse
Ifm PM1706 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Hvilken type Tryksensorer til industri leder du efter?

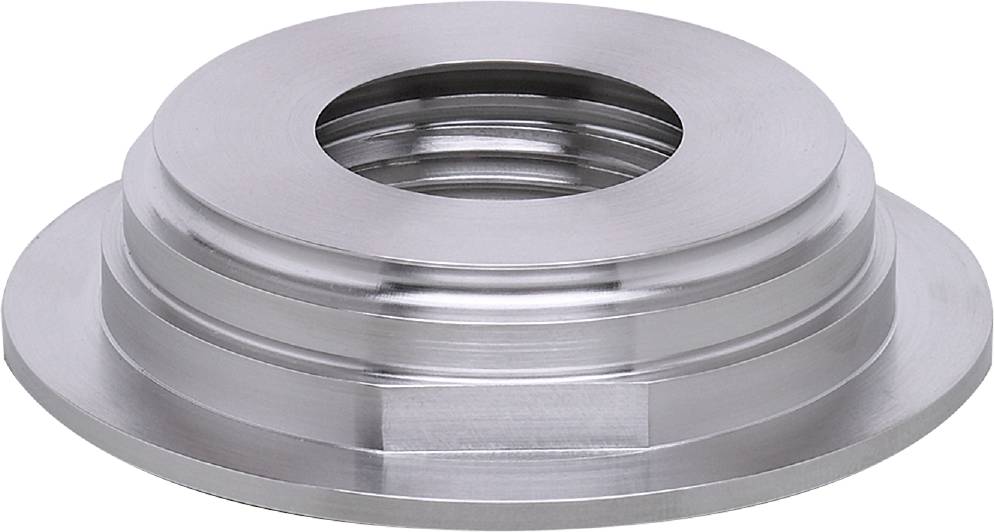

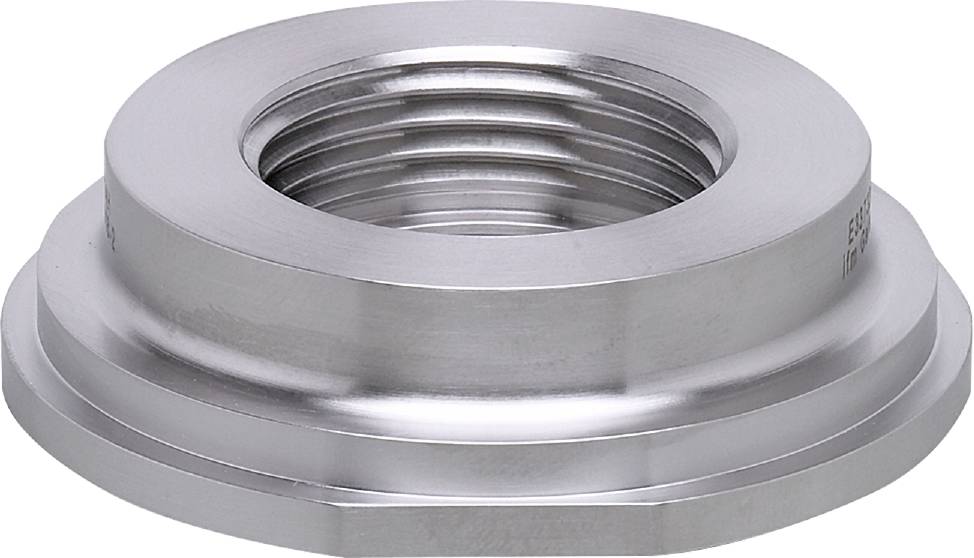

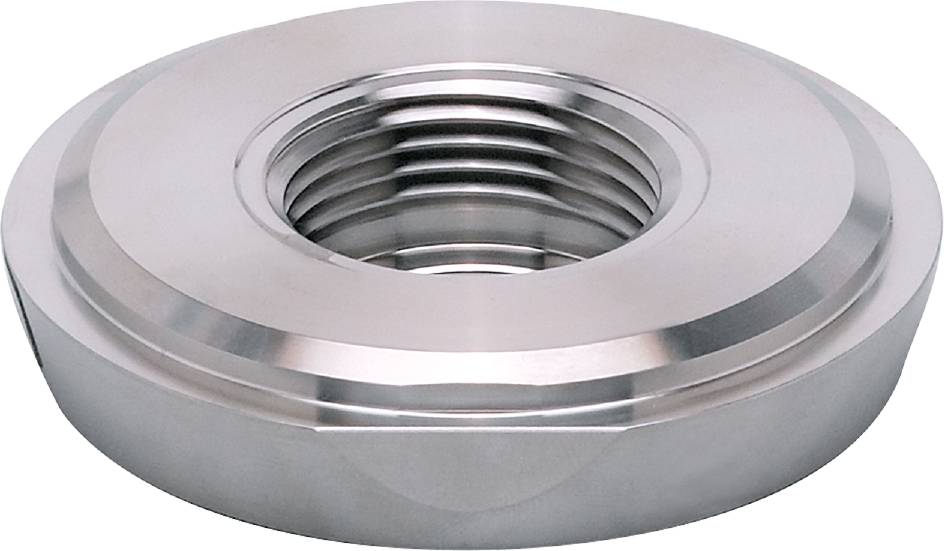

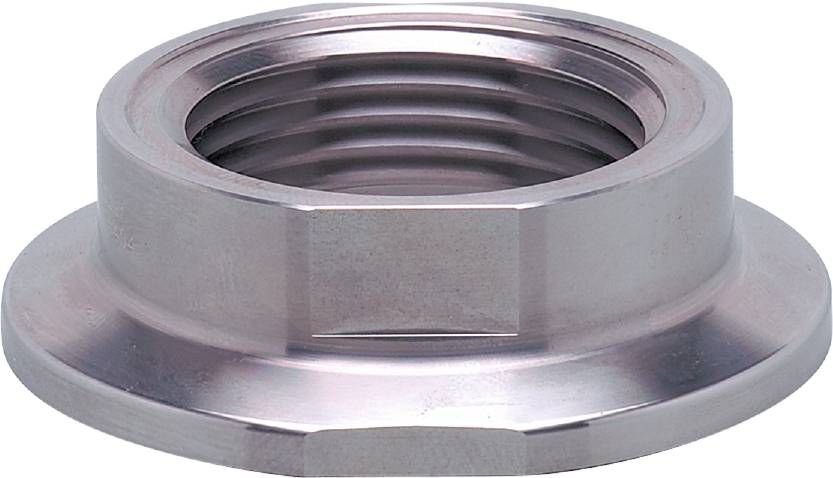

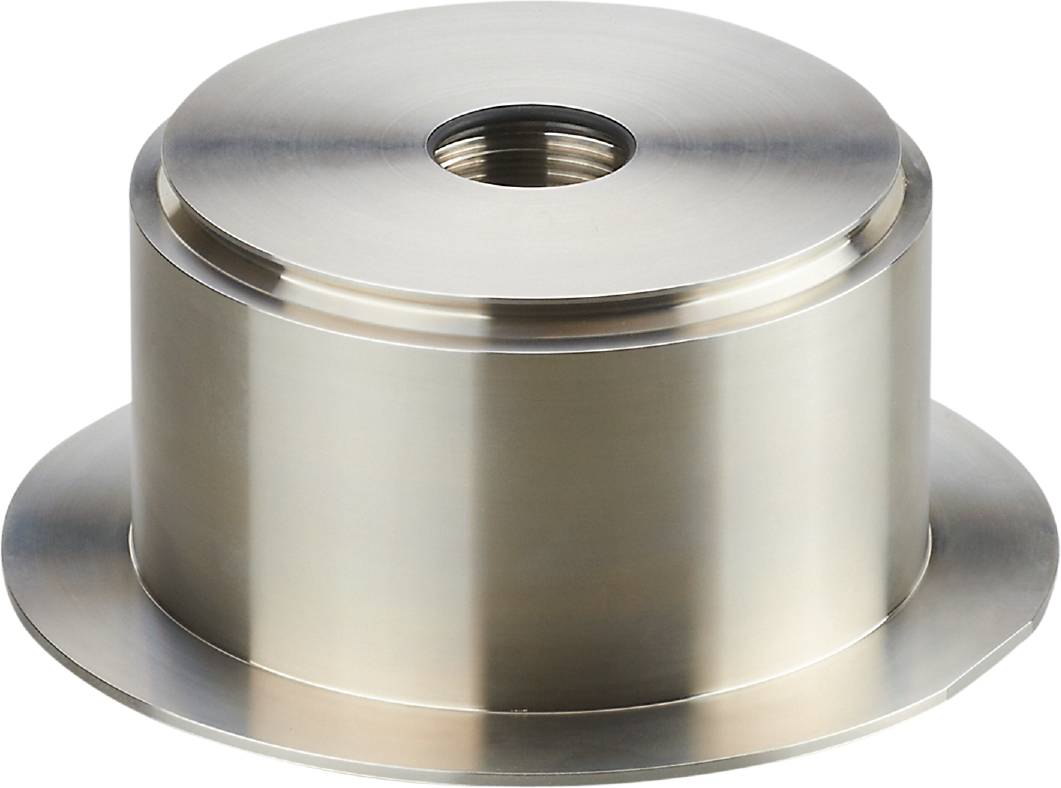

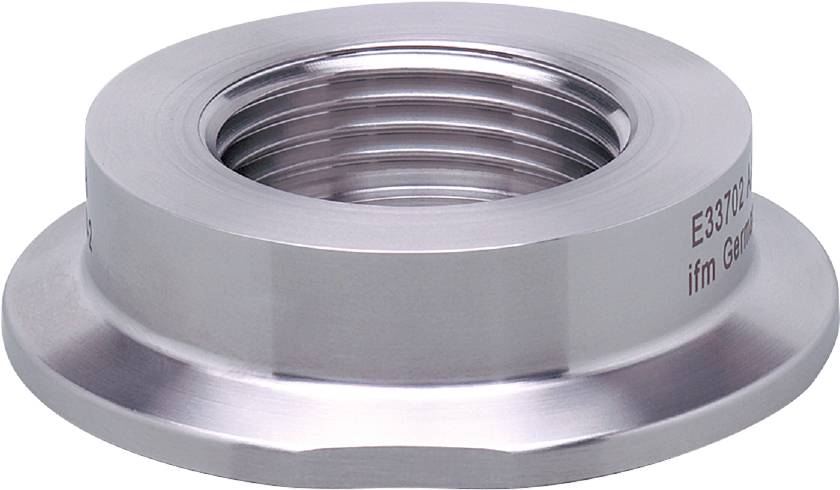

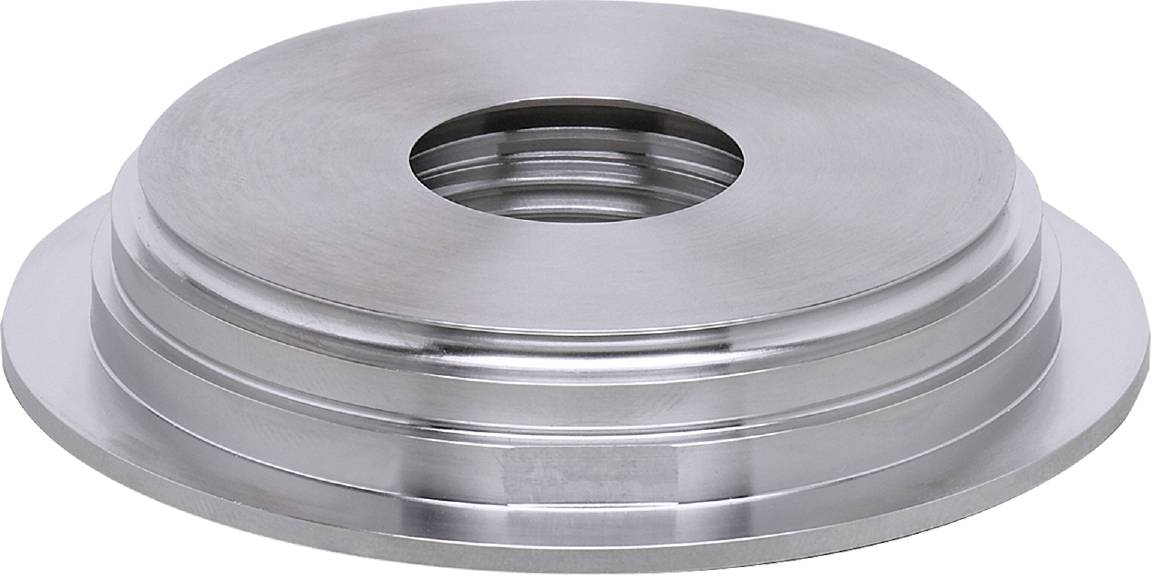

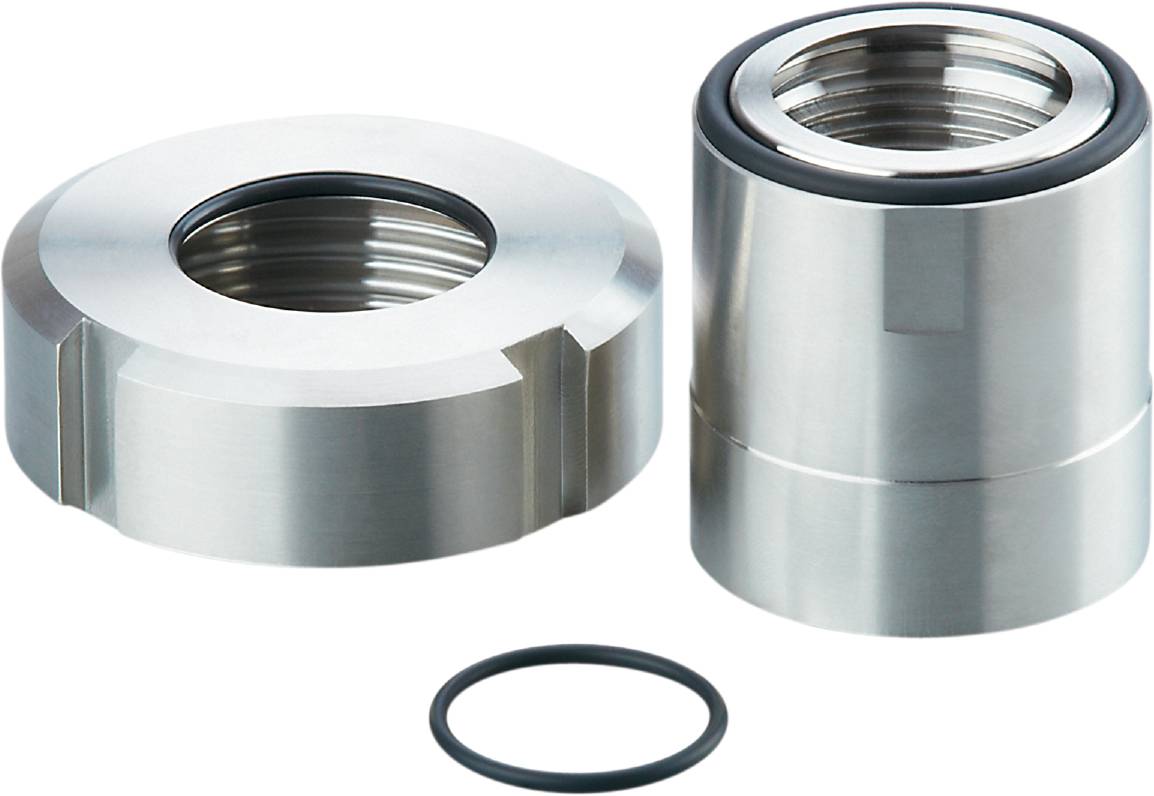

tilbehør
