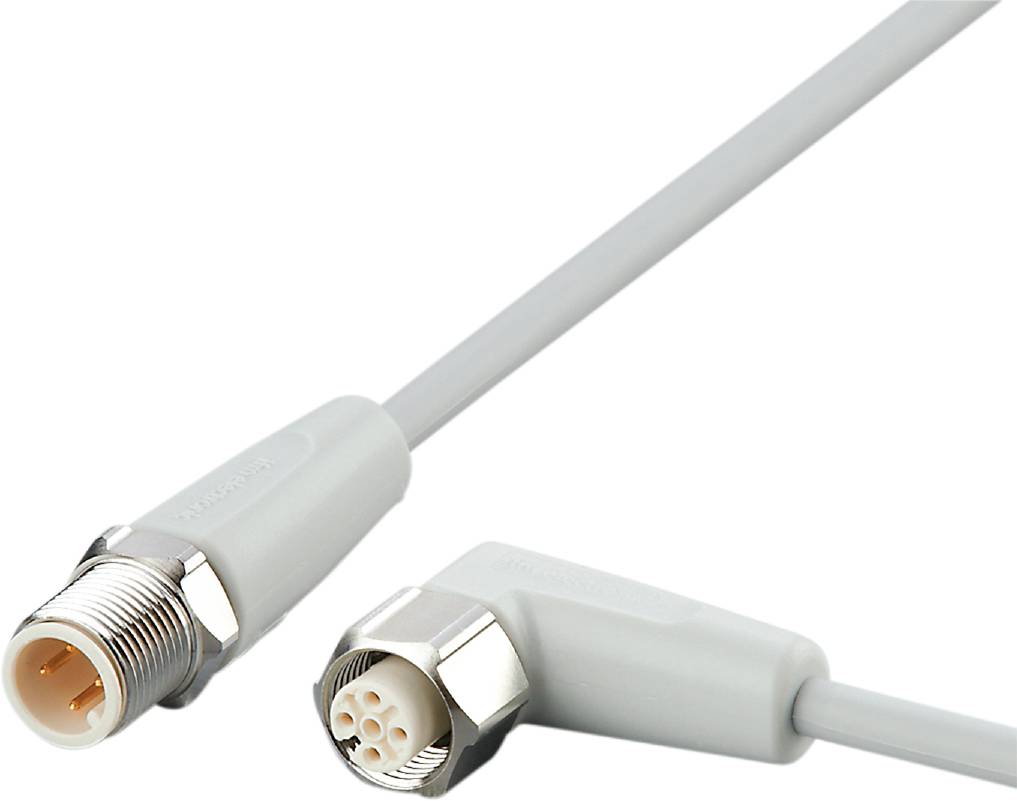

ifm Electronic EVF102 Forbindelsesledning M12 Stik, lige, Tilslutning, vinklet 1 m Pol-tal (RJ): 5, 5 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesledning
Konstruktion
Stik, lige
Tilslutning, vinklet
Stik-standard
Sensorik stikforbindelse
Tilslutningsside A
M12
Tilslutningsside B
M12
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorkabel, konfektioneret
- Til anvendelse i hygiejne- og våde områder i fødevareindustrien
- Permanent, pålidelig tætning, også ved værktøjsfri montering
- Kappen af halogenfri og brandhæmmende materiale
- Vibrations- og stødsikker takket være omløbermøtrik med rystesikring
- Stort driftstemperaturområde og høj beskyttelsesklasse
Tekniske specifikationer
- Slæbekædelens egnethed: Bøjningsradius ved fleksibel anvendelse: Min. 10 x kabeldiameter; kørehastighed: Maks. 3,3 m/s ved 5 m horisontal kørelængde og maks. Acceleration 5 m/s2; bøjningscyklusser: > 1 mio.; torsionsbelastning: ± 180 °/m.
- Slæbekædekavens egnethed: Ja
- Omgivende temperatur-1 [°C]: -25...100
- Anvendelse: Hygiejne- og vådområder i fødevareindustrien
- Særlig egenskab: Silikonefri; halogenfri; forgyldte kontakter; slæbekædelægegnethed
- DRIFTSSPÆNDING [V] < 60 AC/DC
- Vægt [g]: 65.600
- Kabler: 2 - Kabel 1 m, MPPE, halogenfri, grå, dia. 5,1 mm; 5 x 0,34 mm² (42 x dia. 0,1 mm)
- Lejefugtighed [%]: 10...100
- Opbevaringstemperatur [°C]: -25...55
- BESKYTTELSESKLASSE IP 65; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- Silikonefri: Ja
- Stikforbindelse: 1.stik - Pinlayout: 0063 - stikforbindelse: 1 x M12, lige; kodning: A; greblegeme: PP; fastlåsning: 1.4404 (rustfrit stål/316L); kontakter: Forgyldt; tilspændingsmoment: 0,6...1,2 Nm / 3. Tilslutning - Pintlayout: 0017 1,5 - stikforbindelse: 1 x M12, vinklet; kodning: A; grebelement: PP; fastlåsning: 1.4404 (rustfrit stål / 316 L); kontakter: Forgyldt; tilspændingsmoment: 0,6 Nm
- Samlet strømbelastning [A]: 4
- Samlet strømbelastning (UL) [A]: 3
- Omgivelsestemperatur flyttes [°C]: 0...100
- Materiale håndtag: PP
- Materiale omløbermøtrik: 1.4404 (rustfrit stål / 316L)
- Type
EVF102
- Produkttype
Forbindelsesledning
- Konstruktion
Stik, lige
Tilslutning, vinklet
- Stik-standard
Sensorik stikforbindelse
- Tilslutningsside A
M12
- Tilslutningsside B
M12
- pol-tal
5
5
- Kabellængde
1 m
- Kappemateriale
MPPE
- Nominel spænding
60 V DC/AC
- Tilslutningstværsnit (maks.)
0.34 mm²
- Udvendig Ø
5.1 mm
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- Tilslutning
Stik
- Gevind-type
M12
- Gevind-type kabeltilslutning og montering
M12
- kodning
A
A
- Kontaktmateriale
Forgyldte kontakter
- Kontaktoverflade
Forgyldt
- Max. tværsnit
0.34 mm²
- min. tværsnit
0.34 mm²
- Specifikationer
til slæbekæde
- Min. Temperatur
-25 °C
- Maks. temperatur
100 °C
- Lukningstype
Skrue
- Produc.-delnr.
EVF102
- Indhold
1 stk
- Kabel-Ø
5.1 mm
- Kabel-Ø til
5.1 mm
- Kabel-Ø-område
5.1 mm (max)
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3317044 ifm Electronic EVF102 Forbindelsesledning M12 Stik, lige, Tilslutning, vinklet 1 m Pol-tal (RJ): 5, 5 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3317044 ifm Electronic EVF102 Forbindelsesledning M12 Stik, lige, Tilslutning, vinklet 1 m Pol-tal (RJ): 5, 5 1 stk
Beskrivelse
Ifm EVF102 forbindelseskabel
