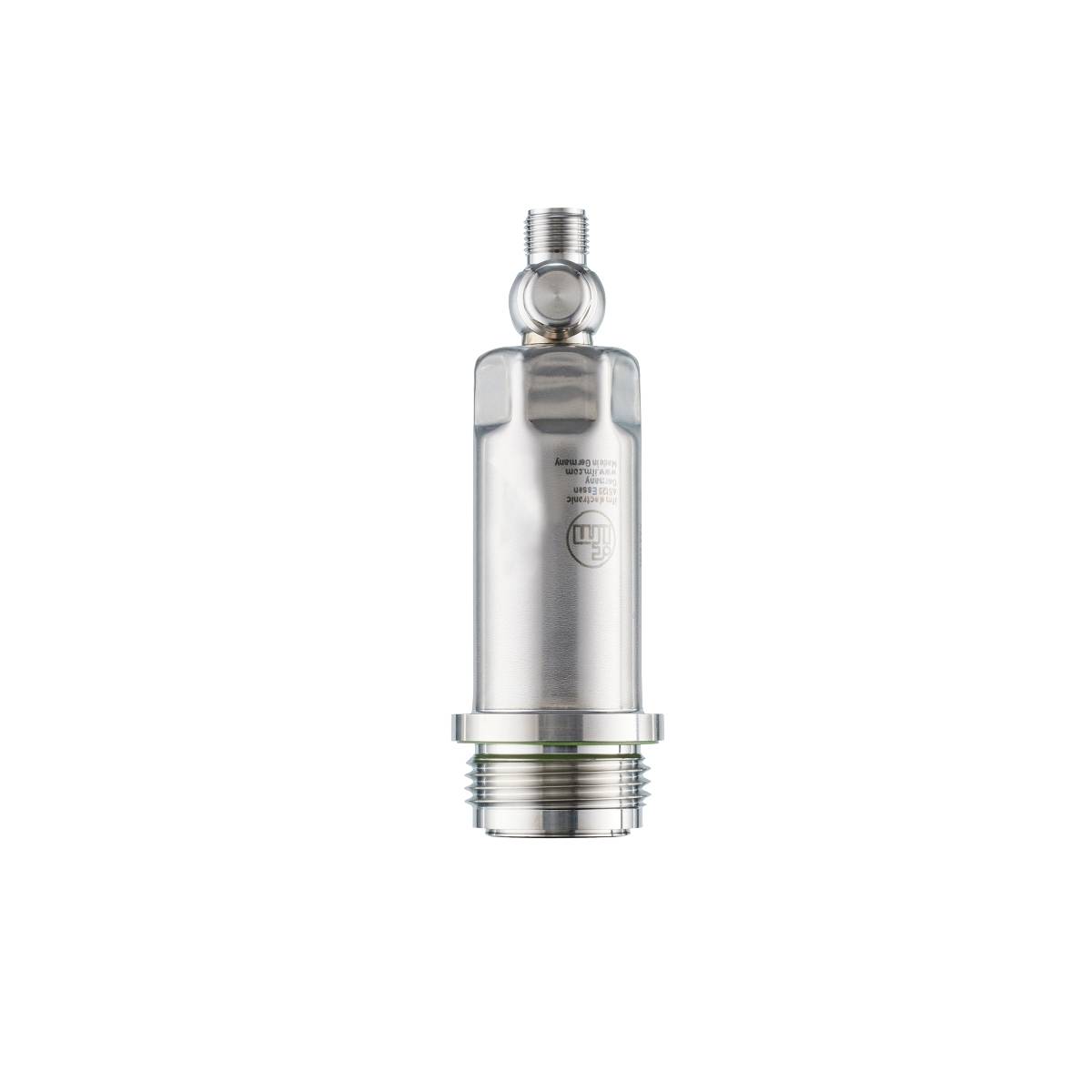

ifm Electronic Tryksensor 1 stk PM1703 -0.1 MPa til 2.5 MPa M12 Analog Piece
Emballage-type
Piece
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
2.5 MPa
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Robust hus i rustfrit stål til brug i fødevare- og drikkevareindustrien
- Hygiejnisk, frontalt design
- Resistent over for højtryksrensning med aggressive rengøringsmidler
- Høj temperaturbestandighed og høj kapslingsklasse
- Præcis analog udgang og komfortabel kommunikation via IO-link
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20; (kan skaleres)
- Analogt endepunkt [bar]: 4...25
- Analogt endepunkt [MPa]: 0,4...2,5
- Analogt målepunkt [psi]: 58...362,6
- Analogt startpunkt [bar]: -1...20
- Analogt startpunkt [MPa]: -0,1...2
- Analogt startpunkt [psi]: -14,6...290
- Antal analoge udgange: 1
- Antal digitale udgange: 1; (IO-link)
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Trykstyrke [MPa]: 10
- Trykstyrke [psi]: 1450
- I trin på [MPa]: 0.001
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,2; (linearitet herunder hysterese og repeterbarhed, grænsekepunktsindstilling iht. din en IEC 62828-1)
- Linearitetsafvigelse procent-margin: < ± 0,15; (Turn down 1:1)
- Måleområde [MPa]: -0,1...2,5
- Måleelement: Keramisk-kapacitiv trykmålecelle
- Min. Sprængtryk [MPa]: 35
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Tilspændingsmoment [Nm]: 35
- Applikation: Frontplan for føde- og drikkevareindustrien
- Udgangssignal: Analogt signal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Forsinkelse af standby-tid - 2_leder [s]: 1
- Beredskabstid - 3_leder [s]: 0,5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Dæmpning analog udgang DAA [s]: 0...4
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 100
- Samlet antal udgange: 2
- Vægt [g]: 307.600
- Henvisninger til nøjagtighed/afvigelse: Yderligere oplysninger se afsnit diagrammer og kurver
- Hysterese: < ± 0,15; (Turn down 1:1)
- I trin på [bar]: 0.01
- I trin på [psi]: 0.2
- IO-Link-funktioner (cyklisk): Anvendelsesspecifik markering; intern temperatur
- IO-Link-opløsning tryk [bar]: 0.005
- Kommunikationsinterface: IO-link
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. år)
- MAWP ved applikationer ifølge CRN [bar]: 60
- Maks. Belastning [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
- Medier: Pastøse og faste medier; flydende og gasformige medier
- Medietemperatur [°C]: -25...150
- Måleområde [bar]: -1...25
- Måleområde [psi]: -14,6...362,6
- Min. Sprængtryk [bar]: 350
- Min. Sprængtryk [psi]: 5075
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 3.2
- MTTF: 323
- Profiler: Digital Measuring sensor (0x000A), identification and diagnosis (0x4000)
- Procestilslutning: Gevindtilslutning G 1 udvendigt gevind Aseptoflex Vario
- Analoge procesdata: 3
- Procesdata binær: 0
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: nej
- Trinsvar analog udgang - 2_leder [ms]: 30
- Trinsvar analog udgang - 3_leder [ms]: 7
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug - 2_leder [mA]: 3,5...21,5
- Strømforbrug - 3_leder [mA]: < 45
- Temperaturovervågning: nej
- Drømmefri: Ja
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium (99,9 % Al2O3), 1.4435 (rustfrit stål/316L), overfladebeskaffenhed: RA < 0,4 / Rz 4; PTFE
- Emballage-type
Piece
- Produkttype
Tryksensor
- Type
PM1703
- Tilslutning
M12
- Variant
relativt tryk
- Reaktionstid
7 ms
- Udgange
Analog strøm
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Opløsning
0.005 bar
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
2.5 MPa
- Måleområde (tryk)
-0.1 MPa til 2.5 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
Analog
- Brudstyrke
350 bar
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
307.600 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321503 ifm Electronic Tryksensor 1 stk PM1703 -0.1 MPa til 2.5 MPa M12 Analog Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321503 ifm Electronic Tryksensor 1 stk PM1703 -0.1 MPa til 2.5 MPa M12 Analog Piece
Beskrivelse
Ifm PM1703 elektronisk tryksensor
