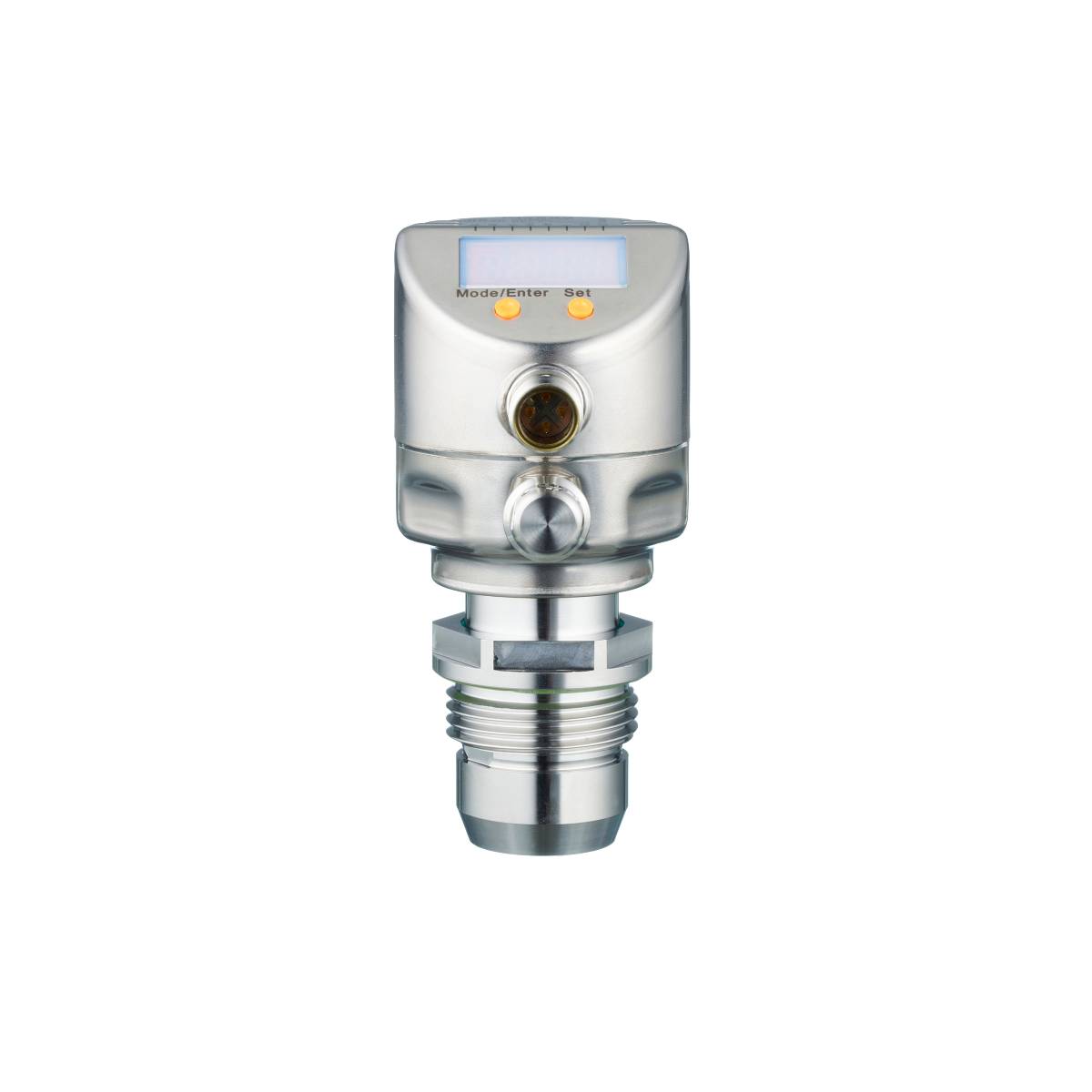

ifm Electronic Tryksensor 1 stk PI2894 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Produkttype
Tryksensor
Tilslutning
M12
Måleområde (tryk) (maks.)
1 MPa
Driftsspænding maks.
32 V/DC
Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Robust hus i rustfrit stål til brug i fødevare- og drikkevareindustrien
- Hygiejnisk, frontalt design
- Resistent over for højtryksrensning med aggressive rengøringsmidler
- Høj temperaturbestandighed og høj kapslingsklasse
- Programmerbar analog- og kontaktudgang
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20, kan vendes; (skalerbar)
- Analogt endepunkt [bar]: 1,5...10
- Analogt endepunkt [MPa]: 0,15...1
- Analogt målepunkt [psi]: 21,8...145
- Analogt startpunkt [bar]: -1...7,5
- Analogt startpunkt [MPa]: -0,1...0,75
- Analogt startpunkt [psi]: -14,5...108,7
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Visning: Visningsenhed: LED, grøn; koblingstilstand: LED, gul; funktionsindikator: Alfanumerisk visning, 4-cifret; måleværdier: alfanumerisk display, 4-cifret
- Visningsenhed: bar; psi; MPa; % af margenen
- Trykstyrke [MPa]: 5
- Trykstyrke [psi]: 725
- I trin på [MPa]: 0.001
- IO-link revision: 1.0
- Karakteristikafvigelse: < ± 0,2; (Turn down 1:1, linearitet, herunder hysterese og repeterbarhed, grænsepunktsindstilling iht. din en IEC 62828-1)
- Linearitetsafvigelse procent-margin: < ± 0,15; (Turn down 1:1)
- Måleområde [MPa]: -0,1...1
- Min. Sprængtryk [MPa]: 15
- Tilkoblingspunkt RP [MPa]: -0,1...0,998
- Koblingspunkt SP [MPa]: -0,098...1
- < ± 0,2 % af den elektriske/elektroniske enhed
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Applikation: Frontplan for føde- og drikkevareindustrien
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Forsinkelse af standby-tid - 2_leder [s]: 1
- Beredskabstid - 3_leder [s]: 0,5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding - 2_leder [V]: 20...32 DC
- Driftsspænding - 3_leder [V]: 18...32 DC
- Dæmpning analog udgang DAA [s]: 0,01...99,99
- Dæmpning procesværdi DAP [s]: 0...30
- Koblingsudgangens vedvarende strømbelastningsevne DC - 3_leder [mA]: 250
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 50
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 378.500
- Hysterese: < ± 0,15; (Turn down 1:1)
- I trin på [bar]: 0.01
- I trin på [psi]: 0.1
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. år)
- MAWP ved applikationer ifølge CRN [bar]: 50
- Maks. Belastning - 2_leder [Ω]: 300
- Maks. Belastning - 3_leder [Ω]: (UB - 10 V) / 20 mA
- maks. Spændingsfald koblingsudgang DC - 3_leder [V]: 2
- Medier: Pastøse og faste medier; flydende og gasformige medier
- Medietemperatur [°C]: -25...125; (145 maks. 1h)
- Måleområde [bar]: -1...10
- Måleområde [psi]: -14,5...145
- Min. Reaktionstid kontaktudgang DAP - 3_leder [ms]: 3
- Min. Sprængtryk [bar]: 150
- Min. Sprængtryk [psi]: 2175
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 2.3
- MTTF: 148.85
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 1 udvendigt gevind tætningsring Bemærk: Apparatet må kun monteres i en procestilslutning til G1-tætningskonus!; G1A-tætningskonussen på apparatet egner sig kun til adapter med metallisk modanslag!
- Procesdata analog: 1
- Procesdata binært: 2
- Switch-punkt RP [bar]: -1...9,98
- Switch-punkt RP [psi]: -14,5...144,7
- Skiftefrekvens DC - 3_leder [Hz]: 125
- Koblingspunkt SP [bar]: -0,98...10
- Koblingspunkt SP [psi]: -14,2...145
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Trinsvar analog udgang - 2_leder [ms]: 45
- Trinsvar analog udgang - 3_leder [ms]: 7
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug - 2_leder [mA]: 3,6...21
- Strømforbrug - 3_leder [mA]: < 45
- Temperaturkoefficient nulpunkt: < ± 0,05 (0...70 °C)
- Temperaturkoefficient interval: < ± 0,15 (0...70 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium (99,9 % Al2O3), 1.4435 (rustfrit stål/316L), overfladebeskaffenhed: RA < 0,4 / Rz 4; PTFE
- Produkttype
Tryksensor
- Type
PI2894
- Tilslutning
M12
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
1 MPa
- Måleområde (tryk)
-0.1 MPa til 1 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
