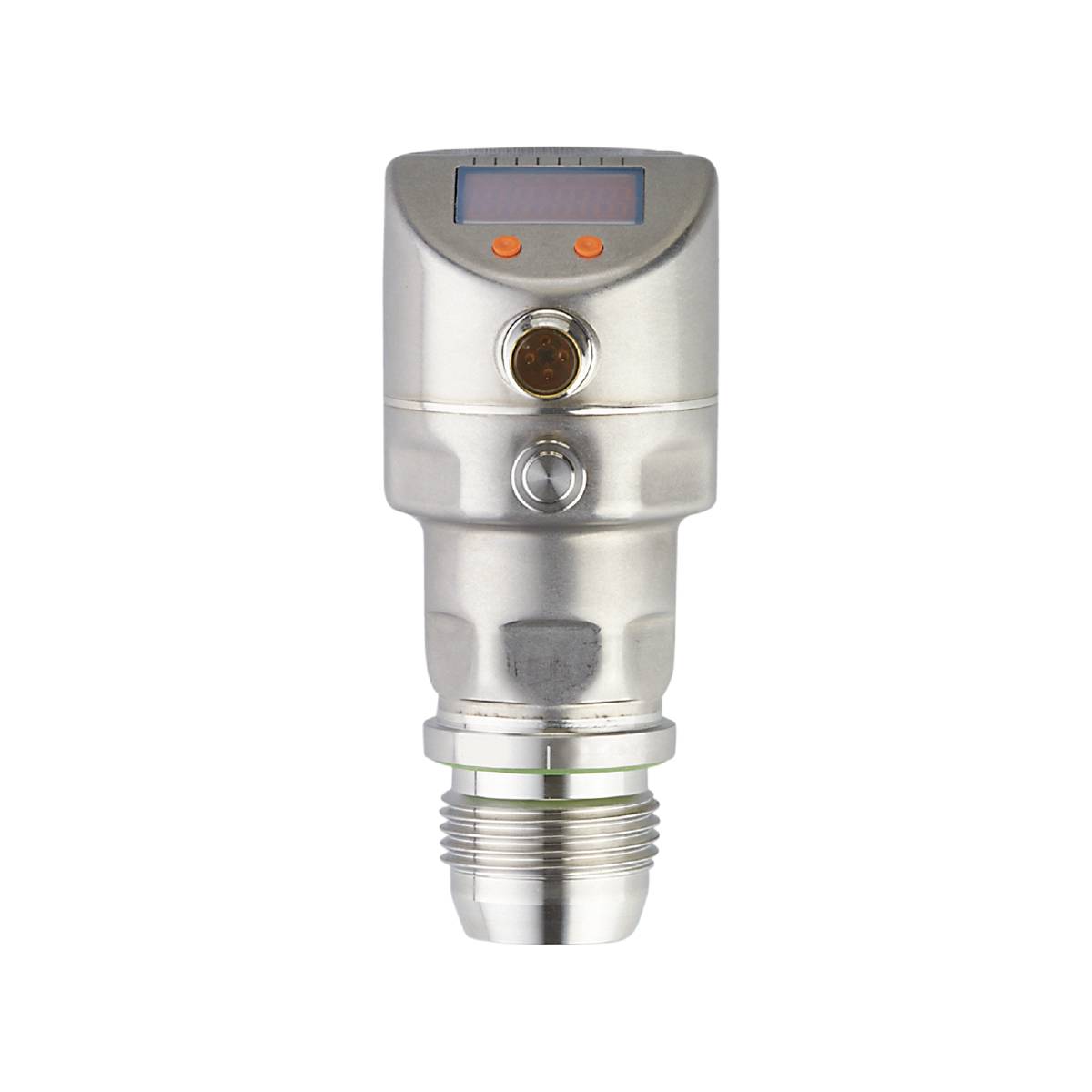

ifm Electronic Tryksensor 1 stk PI2602 -0.1 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Single
Emballage-type
Single
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
10 MPa
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Tryksensorer
- Robust hus i rustfrit stål til brug i fødevare- og drikkevareindustrien
- Hygiejnisk, frontalt design
- Resistent over for højtryksrensning med aggressive rengøringsmidler
- Høj temperaturbestandighed og høj kapslingsklasse
- Programmerbar analog- og kontaktudgang
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20, kan vendes; (skalerbar)
- Analogt endepunkt [bar]: 24...100
- Analogt endepunkt [MPa]: 2,4...10
- Analogt målepunkt [psi]: 348...1450
- Analogt startpunkt [bar]: -1...75
- Analogt startpunkt [MPa]: -0,1...7,5
- Analogt startpunkt [psi]: -15...1088
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Visning: Visningsenhed: LED, grøn; koblingstilstand: LED, gul; funktionsindikator: Alfanumerisk visning, 4-cifret; måleværdier: alfanumerisk display, 4-cifret
- Visningsenhed: bar; mPa; psi; % af margenen
- Trykstyrke [MPa]: 20
- Trykstyrke [psi]: 2900
- I trin på [MPa]: 0.01
- IO-link revision: 1.0
- Karakteristikafvigelse: < ± 0,5; (Turn down 1:1, linearitet, herunder hysterese og repeterbarhed, grænsepunktsindstilling iht. din en IEC 62828-1)
- Linearitetsafvigelse procent-margin: < ± 0,15; (Turn down 1:1)
- Måleområde [MPa]: -0,1...10
- Min. Sprængtryk [MPa]: 65
- Tilkoblingspunkt RP [MPa]: -0,1...9,98
- Koblingspunkt SP [MPa]: -0,08...10
- < ± 0,5 % af den elektriske/elektroniske enhed
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Applikation: Frontplan for føde- og drikkevareindustrien
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Kan betinget anvendes til: Anvendelse i gasformige medier ved tryk > 25 bar må kun anvendes på forespørgsel
- Påkrævet masterportklasse: A
- Forsinkelse af standby-tid - 2_leder [s]: 1
- Beredskabstid - 3_leder [s]: 0,5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding - 2_leder [V]: 20...32 DC
- Driftsspænding - 3_leder [V]: 18...32 DC
- Dæmpning analog udgang DAA [s]: 0,01...99,99
- Dæmpning procesværdi DAP [s]: 0...30
- Koblingsudgangens vedvarende strømbelastningsevne DC - 3_leder [mA]: 250
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 200
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 374.000
- Hysterese: < ± 0,15; (Turn down 1:1)
- I trin på [bar]: 0.1
- I trin på [psi]: 1
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. år)
- Maks. Belastning - 2_leder [Ω]: 300
- Maks. Belastning - 3_leder [Ω]: (UB - 10 V) / 20 mA
- maks. Spændingsfald koblingsudgang DC - 3_leder [V]: 2
- Medier: Pastøse og faste medier; flydende og gasformige medier
- Medietemperatur [°C]: -25...125; (145 maks. 1h)
- Måleområde [bar]: -1...100
- Måleområde [psi]: -15...1450
- Min. Reaktionstid kontaktudgang DAP - 3_leder [ms]: 3
- Min. Sprængtryk [bar]: 650
- Min. Sprængtryk [psi]: 9425
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 2.3
- MTTF: 154
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 1 udvendigt gevind tætningsring
- Procesdata analog: 1
- Procesdata binært: 2
- Switch-punkt RP [bar]: -1...99,8
- Switch-punkt RP [psi]: -15...1448
- Skiftefrekvens DC - 3_leder [Hz]: 125
- Koblingspunkt SP [bar]: -0,8...100
- Koblingspunkt SP [psi]: -12...1450
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Trinsvar analog udgang - 2_leder [ms]: 45
- Trinsvar analog udgang - 3_leder [ms]: 7
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug - 2_leder [mA]: 3,6...21
- Strømforbrug - 3_leder [mA]: < 45
- Temperaturkoefficient nulpunkt: < ± 0,2 (0...70 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...70 °C)
- Drømmefri: Ja
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium (99,9 % Al2O3), 1.4435 (rustfrit stål/316L), overfladebeskaffenhed: RA < 0,4 / Rz 4; PTFE
- Emballage-type
Single
- Produkttype
Tryksensor
- Type
PI2602
- Tilslutning
M12
- Variant
relativt tryk
- Reaktionstid
3 ms
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
10 MPa
- Måleområde (tryk)
-0.1 MPa til 10 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
374.000 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321705 ifm Electronic Tryksensor 1 stk PI2602 -0.1 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321705 ifm Electronic Tryksensor 1 stk PI2602 -0.1 MPa til 10 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Single
Beskrivelse
Ifm PI2602 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Hvilken type Tryksensorer til industri leder du efter?

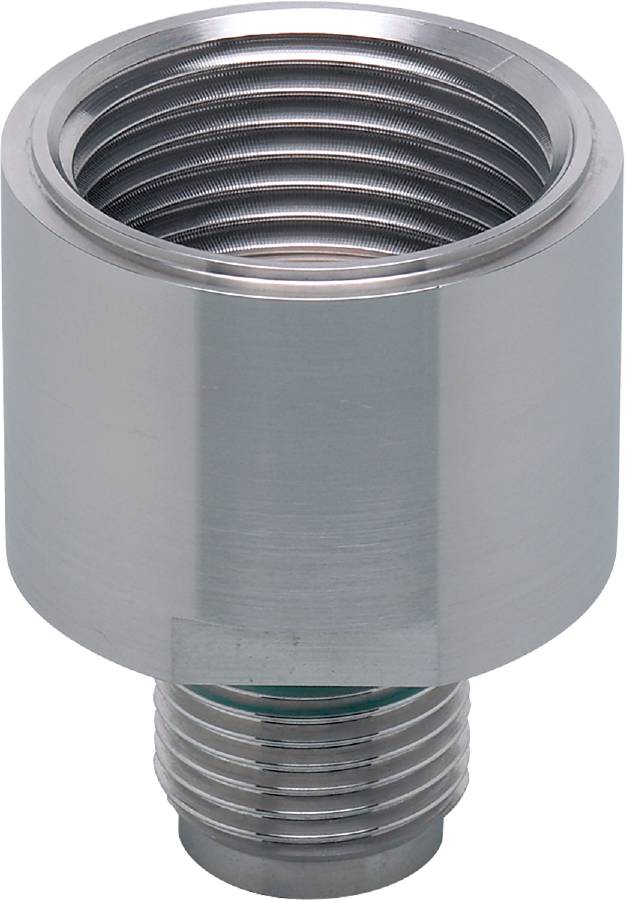

tilbehør
