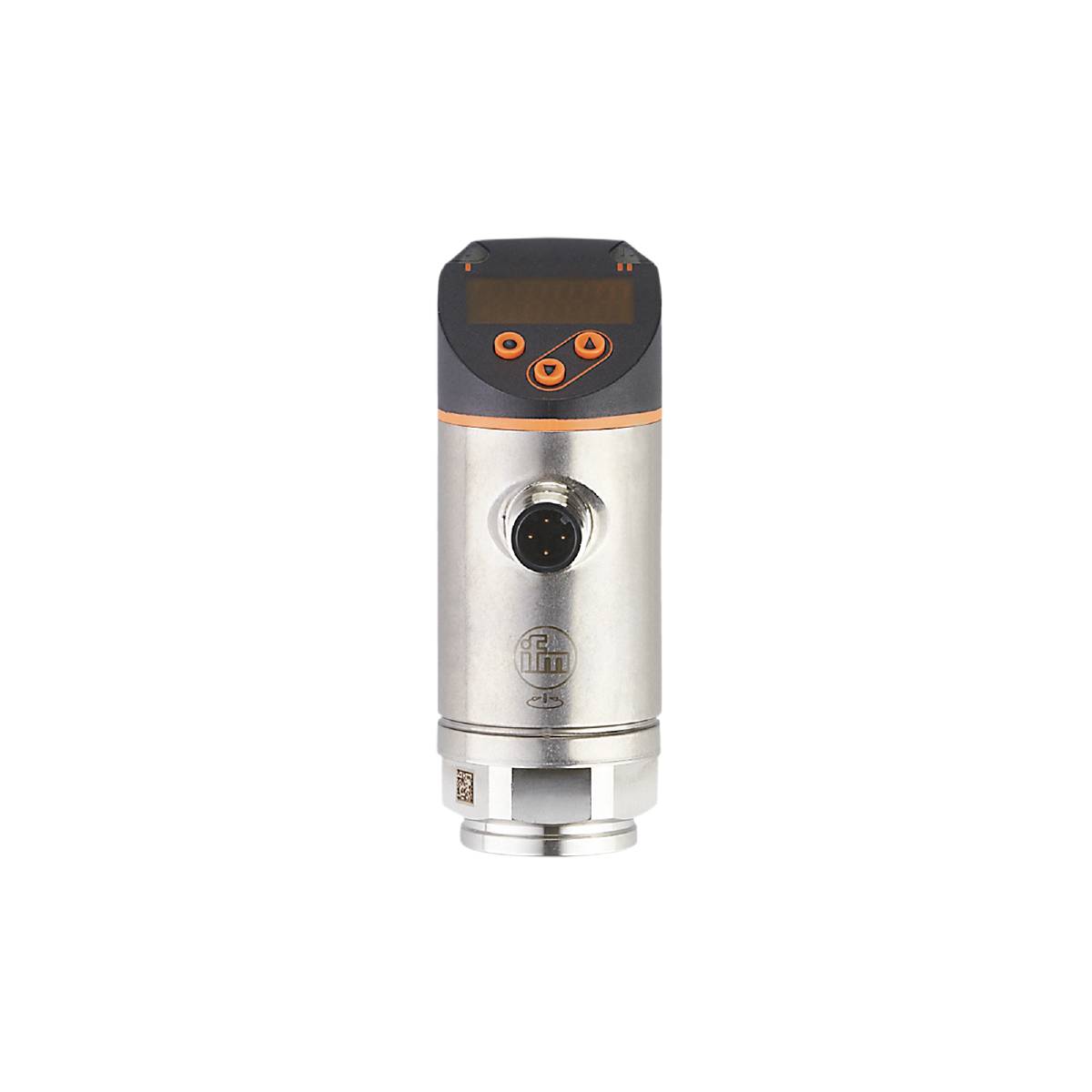

ifm Electronic Tryksensor 1 stk PE2094 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
1 MPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- To koblingsudgange, hvoraf et kan programmeres som IO-link og en som analog udgang
- Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
- Optimal tilpasning med mulighed for drejning af procestilslutningen
- Langtidsstabil takket være høj overbelastningsstabilitet
- Robust udførelse til anvendelse i hårde industriomgivelser
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10; (kan skaleres 1:5)
- Analog udgang strøm [mA]: 4...20; (kan skaleres 1:5)
- Analogt endepunkt [bar]: 1...10
- Analogt endepunkt [MPa]: 0,1...1
- Analogt målepunkt [psi]: 14,6...145
- Analogt startpunkt [bar]: -1...8
- Analogt startpunkt [MPa]: -0,1...0,8
- Analogt startpunkt [psi]: -14,6...116
- Responstid [ms]: < 1,5
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Display: Visningsenhed: 3 x LED, grøn (bar, psi, MPa); koblingstilstand: 2 x LED, gul; måleværdier: Alfanumerisk visning, rød/grøn 4-cifret
- Trykstyrke [MPa]: 7.5
- Trykstyrke [psi]: 1087
- I trin på [MPa]: 0.002
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (mikroindstilling); LS = grænseindstilling)
- Måleområde [MPa]: -0,1...1
- Måleelement: Keramisk-kapacitiv trykmålecelle
- Min. Sprængtryk [MPa]: 15
- Tilkoblingspunkt RP [MPa]: -0,098...0,996
- Koblingspunkt SP [MPa]: -0,094...1
- < ± 0,4 % af den elektriske/elektroniske enhed
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 0,3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
- Dæmpning analog udgang DAA [s]: 0...4
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 75
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Indstillelig forsinkelsestid DS, dr [s]: 0...50
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 236.500
- Henvisninger til nøjagtighed / afvigelse: Kontaktpunktnøjagtighed, karakteristikafvigelse under DNVGL: < ± 1%
- Hysterese: < ± 0,1; (Turn down 1:1)
- I trin på [bar]: 0.02
- I trin på [psi]: 0.2
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,05; (Turn down 1:1; pr. 6 måneder)
- Maks. Stigetid analog udgang [ms]: 3
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -1...10
- Måleområde [psi]: -14,6...145
- Min. Sprængtryk [bar]: 150
- Min. Sprængtryk [psi]: 2175
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklus [ms]: 2.3
- MTTF: 161
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; koblings-/tilbagekoblingsforsinkelse; dæmpning; visningsenhed; strøm-/spændingsudgang
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Procestilslutning: Gevindtilslutning G 1/4 indvendigt gevind
- Procesdata analog: 1
- Procesdata binært: 2
- Switch-punkt RP [bar]: -0,98...9,96
- Switch-punkt RP [psi]: -14,2...144,4
- Skiftefrekvens DC [Hz] < : 500
- Koblingspunkt SP [bar]: -0,94...10
- Koblingspunkt SP [psi]: -13,6...145
- Beskyttelsesklasse IP 65; IP 67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 35
- Temperaturkoefficient nulpunkt: 0,2 (-25...80 °C)
- Temperaturkoefficient interval: 0,2 (-25...80 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium: 1.4404 (rustfrit stål/316L); Al2O3 (99,9 %; keramik); EPDM
- Produkttype
Tryksensor
- Type
PE2094
- Tilslutning
M12
- Variant
relativt tryk
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Opløsning
0.02 bar
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
1 MPa
- Måleområde (tryk)
-0.1 MPa til 1 MPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
- Brudstyrke
150 bar
- Slangetilslutning
G1/4 IG
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
236.500 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321403 ifm Electronic Tryksensor 1 stk PE2094 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321403 ifm Electronic Tryksensor 1 stk PE2094 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog
Beskrivelse
Ifm PE2094 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

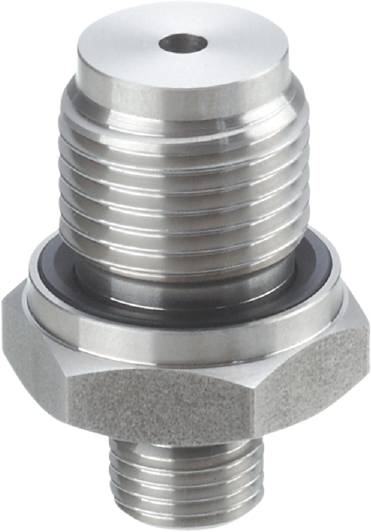

tilbehør
