Name: ifm Electronic SD6601 Industrigasmåler SD6601 1 stk
Brand: ifm Electronic
SKU: 3321918

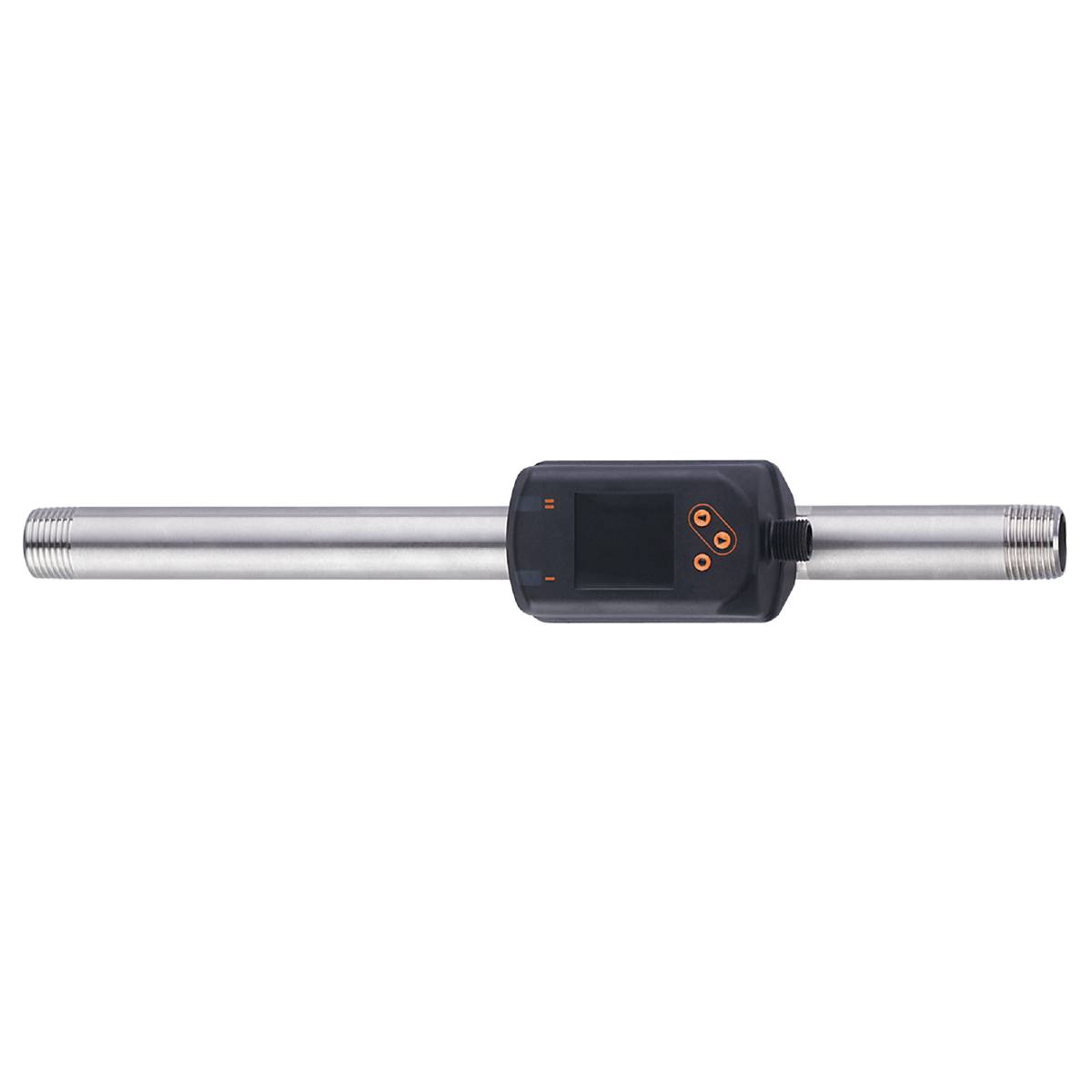

Billedet viser en lang, cylinderformet enhed med et centralt display og betjeningsknapper, sandsynligvis en sensor eller et måleapparat.

Lignende billede

Produkttype

Industrigasmåler

Type

SD6601

Min. driftsspænding

18 V/DC

Driftsspænding maks.

30 V/DC

Driftsspænding

18 - 30 V/DC

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensortilbehør

Præcis måling af gennemstrømning, forbrug, tryk og medietemperatur
Stor nøjagtighed, reproducerbarhed og måledynamik
Til registrering af argon (AR), kuldioxid (CO2), nitrogen (N2) og trykluft
Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
Optimal tilpasning, når displayet drejes
Komfortabel betjening med knapper eller parametrering via IO-link

Vigtig information

Tekniske specifikationer

Analog udgang strøm [mA]: 4...20; (kan skaleres)
Analogt endepunkt - temperaturovervågning [°C]: 4...60
Analogt endepunkt - temperaturovervågning [°F]: 39,2...140
Analogt endepunkt - trykovervågning [psi]: 32...232
Analogt referencepunkt AEP [ft/s]: 65,5...327,4
Analogt punkt AEP [Scfh]: 530...2649
Analogt referencepunkt AEP [scfm]: 8,83...44,14
Analogstartpunkt - temperaturovervågning [°C]: -10...46
Analogstartpunkt - temperaturovervågning [°F]: 14...114,8
Analogstartpunkt - trykovervågning [psi]: -15...186
Analogt startpunkt ASP [ft/s]: 0...261,9
Analogt startpunkt ASP [Scfh]: 0...2119
Analogt startpunkt ASP [scfm]: 0...35,31
Startdynamik T05 / T09 - temperaturovervågning [s]: T09 = 0,5
Responstid [s]: 0,1 (DAP = 0)
Reaktionstid - trykovervågning [s]: 0,05
Antal analoge udgange: 1
Antal digitale udgange: 2
Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
Display: Farve-display 1,44", 128 x 128 pixel; 2 x LED, gul
Visningsområde - temperaturovervågning [°C]: -24...74
Visningsområde - temperaturovervågning [°F]: -11,2...165,2
Visningsområde [ft/s]: 0...393
Visningsområde - flowmenuovervågning [m³]: 0...100000000
Visningsområde - trykovervågning [psi]: -15...290
Visningsområde - flowmenuovervågning [scf]: 0...353146667,2
Visningsområde [scfh]: 0...3178
Visningsområde [scfm]: 0...52,95
Trykstyrke-område [psi]: 232
Impulslængde - gennemstrømningsovervaagning [s]: 0,002...2
IO-link revision: 1.1
SDCI-STANDARD: IEC 61131-9 CDV
Overførselstype-IO-link: COM2 (38,4 kBaud)
Repeterbarhed: ± (0,4 % MW + 0,1 % MEW)
Applikation: Til industriel anvendelse
Opløsning [ft/s]: 0.2
Opløsning [scan]: 2
Opløsning [scfm]: 0.05
Opløsning - trykovervågning [psi]: 1
Opløsning - temperaturovervågning [°C]: 0.2
Opløsning - temperaturovervågning [°F]: 0.5
Udførelse kortslutningsbeskyttelse: Taktet
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Udgangssignal: Kontaktsignal; analogt signal; impulssignal; IO-link; (kan konfigureres)
Påkrævet masterportklasse: A
Tid mellem standby og tiden [s]: 1
Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
Dæmpning procesværdi DAP [s]: 0...5
Koblingsudgangens permanente strømbelastningsevne DC [mA]: 150; (pr. udgang)
Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes for stabile gasser i væskegruppe 2
Indgange: Tællersæt
Elektrisk udførelse: PNP/NPN
Nøjagtighed – temperaturovervågning [K]: ± 0,5; (ved måling i strømningsmåleområdets grænser)
Nøjagtighed (i måleområdet): ± (6 % MW + 0,6 % MEW)
Vægt [g]: 742.500
Højeste TK inden for intervallet - trykovervågning [% MEW / 10 K]: ± 0,3
Højeste TK på nulpunktet - trykovervågning [% MEW / 10 K]: ± 0,1
Impulsudgang: Forbrugsmængde-tæller
Impulskvalitet - gennemstrømningsovervågning [m³]: 0,001...10000000
Impulskvalitet - gennemstrømningsovervågning [scf]: 0,05...353146667,2
I trin fra - overvaagning [psi]: 1
I trin af - gennemstrømningovervågning [m³]: 0,0001
I trin fra - gennemstrømningsovervågning [scf]: 0,005
I trin fra - temperaturovervågning [°C]: 0.1
I trin fra - temperaturovervågning [°F]: 0.1
Karakteristikafvigelse - trykovervågning: < ± 0,5; (BFSL = Best Fit Straight Line (mikroværdiindstilling)
Kommunikationsinterface: IO-link
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°F]: -4...185
MAWP ved applikationer ifølge CRN [bar]: 9.7
Maks. Belastning [Ω]: 500
maks. Spændingsfald koblingsudgang DC [V]: 2,5
Maks. Tilladt relativ luftfugtighed [%]: 90
Medier: Argon (AR); kuldioxid (CO2); nitrogen (N2); trykluft ved drift
Mediumtemperatur [°F]: 14...140
Måleområde [ft/s]: 1...327,4
Måleområde [scan]: 8...2648
Måleområde [scfm]: 0,15...44,15
Måleområde - trykovervågning [psi]: -15...232
Måleområde - gennemstrømningsovervågning [m³]: 0...100000000
Måleområde - gennemstrømningsovervågning [scf]: 0...353146667,2
Måleområde - temperaturovervågning [°C]: -10...60
Måleområde - temperaturovervågning [°F]: 14...140
Min. Sprængtryk [psi]: 928
Min. Procescyklus [ms]: 7.2
MTTF: 183
Parametreringsmuligheder: Hysterese / vinduer; sluttekontakt / brydekontakt; strøm- /impulsudgang; display kan drejes/frakobles; visningsenhed; totalalisator
Profiler: Digital Measuring sensor (0x800A), identification and diagnosis (0x4000)
Procestilslutning: Gevindtilslutning 1/2" NPT DN15
Analoge procesdata: 8
Procesdata binært: 2
Switch-punkt RP [ft/s]: 1,2...325,7
Switch-punkt RP [scan]: 10...2635
Switch-mode-punkt RP [scfm]: 0,16...43,91
Tilbagekoblingspunkt RP - trykovervågning [psi]: -15...231
Nulkoblingspunkt RP - temperaturovervågning [°C]: -10...59,7
Nulkoblingspunkt RP - temperaturovervågning [°F]: 14...139,4
Koblingspunkt SP [ft/s]: 2,8...327,3
Koblingspunkt SP [scfh]: 23...2648
Koblingspunkt SP [scfm]: 0,38...44,13
Koblingspunkt SP - trykovervågning [psi]: -13...232
Koblingspunkt SP - gennemstrømningsovervaagning [m³]: 0,001...10000000
Koblingspunkt SP - gennemstrømningsovervaagning [scf]: 0,05...353146667,2
Koblingspunkt SP - temperaturovervågning [°C]: -9,7...60
Koblingspunkt SP - temperaturovervågning [°F]: 14,6...140
LFC [ft/s] krybeundertrykkelse: 0,4...3,5
Krybeundertrykkelse LFC [scfh]: 3...28
LFC [scfm] krybeundertrykkelse: 0,05...0,47
Trinbredde [ft/s]: 0,1
Trinbredde [scan]: 1
Trinstørrelse [scfm]: 0,01
Beskyttelsesklasse IP 65; IP 67
Beskyttelsesklasse: III
SIO-tilstand: Ja
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 80
Temperaturkoefficient [1/K]: ± 0,07 % MW
Overbelastningssikker: Ja
Omgivelsestemperatur [°F] 32...140
Polaritetsbeskyttelse: Ja
Materialer i kontakt med mediet: medium: 1.4301 (rustfrit stål/304); 1.4305 (rustfrit stål/303); FKM; keramik glasassieret; PPS GF40; Al2O3 (keramik) akrylat
Gentagelsesnøjagtighed - overvaagning: ± 0,2

Produkttype: Industrigasmåler

Type: SD6601

Min. driftsspænding: 18 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 18 - 30 V/DC

Indhold: 1 stk

RoHS-godkendt: Ja

UKCA: Ikke relevant
