Name: ifm Electronic SD5800 Industrigasmåler SD5800 1 stk
Brand: ifm Electronic
SKU: 3321913

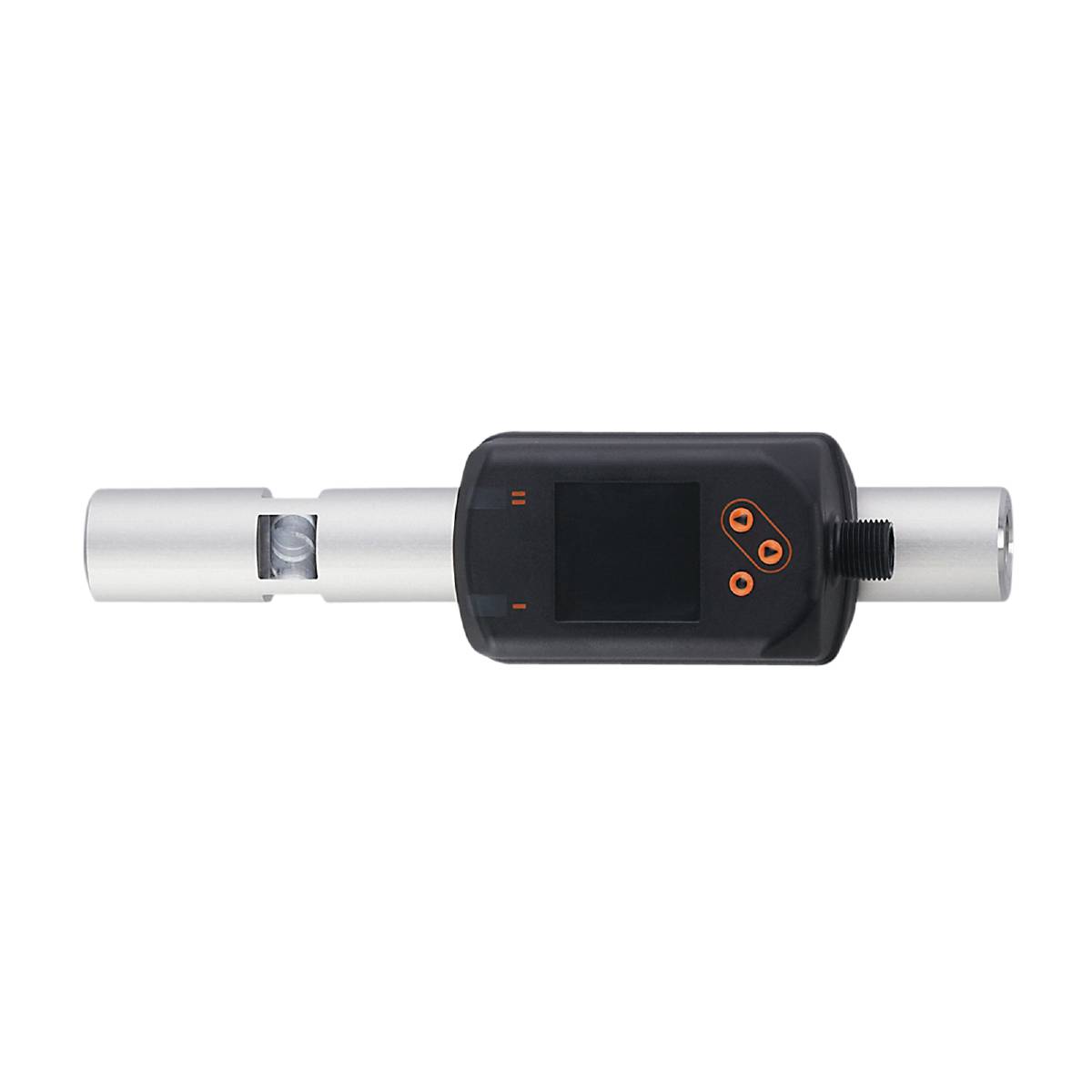

En stiftformet mekanisk enhed med digitalt display og tilslutningsstik, muligvis et måleapparat eller en sensoranordning.

Lignende billede

Produkttype

Industrigasmåler

Type

SD5800

Min. driftsspænding

18 V/DC

Driftsspænding maks.

30 V/DC

Driftsspænding

18 - 30 V/DC

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensortilbehør

Præcis måling af gennemstrømning, forbrug, tryk og medietemperatur
Stor nøjagtighed, reproducerbarhed og måledynamik
Til registrering af helium
Rød-grøn-udskiftningsvisning til entydig markering af godt-områder
Optimal tilpasning, når displayet drejes
Komfortabel betjening med knapper eller parametrering via IO-link

Vigtig information

Tekniske specifikationer

Analog udgang strøm [mA]: 4...20; (kan skaleres)
Analogt endepunkt - temperaturovervågning [°C]: 4...60
Analogt endepunkt - temperaturovervågning [°F]: 39,2...140
Analogt endepunkt - trykovervågning [bar]: 2,2...16
Analogt referencepunkt AEP [l/min]: 16,7...83,3
Analogt referencepunkt AEP [m/s]: 5,5...27,6
Analogt referencepunkt AEP [m³/h]: 1...5
Analogstartpunkt - temperaturovervågning [°C]: -10...46
Analogstartpunkt - temperaturovervågning [°F]: 14...114,8
Analogt startpunkt - trykovervågning [bar]: -1...12,8
Analogt startpunkt ASP [l/min]: 0...66,6
Analogt startpunkt ASP [m/s]: 0...22,1
Analogt startpunkt ASP [m³/h]: 0...4
Startdynamik T05 / T09 - temperaturovervågning [s]: T09 = 0,5
Responstid [s]: 0,1 (DAP = 0)
Reaktionstid - trykovervågning [s]: 0,05
Antal analoge udgange: 1
Antal digitale udgange: 2
Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
Display: Farve-display 1,44", 128 x 128 pixel; 2 x LED, gul
Visningsområde - temperaturovervågning [°C]: -24...74
Visningsområde - temperaturovervågning [°F]: -11,2...165,2
Visningsområde - trykovervågning [bar]: -1...20
Visningsområde [l/min]: 0...100
Visningsområde [m/s]: 0...33,1
Visningsområde [m³/h]: 0...6
Visningsområde - flowmenuovervågning [m³]: 0...100000000
Visningsområde - flowmenuovervågning [scf]: 0...353146667,2
Trykstyrke [MPa]: 1.6
Impulslængde - gennemstrømningsovervaagning [s]: 0,01...2
IO-link revision: 1.1
SDCI-STANDARD: IEC 61131-9 CDV
Overførselstype-IO-link: COM2 (38,4 kBaud)
Omgivende temperatur-1 [°C]: 0...60
Gentagelsesnøjagtighed: 0,8 % MW + 0,2 % MEW
Applikation: Til industriel anvendelse
Opløsning [l/min]: 0.2
Opløsning [m/s]: 0.1
Opløsning [m³/h]: 0.01
Opløsning - trykovervågning [bar]: 0.05
Opløsning - temperaturovervågning [°C]: 0.2
Opløsning - temperaturovervågning [°F]: 0.5
Udførelse kortslutningsbeskyttelse: Taktet
Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
Udgangssignal: Kontaktsignal; analogt signal; impulssignal; IO-link; (kan konfigureres)
Påkrævet masterportklasse: A
Tid mellem standby og tiden [s]: 1
Driftsspænding [V]: 18...30 DC; (iht. SEL/PEL)
Dæmpning procesværdi DAP [s]: 0...5
Koblingsudgangens permanente strømbelastningsevne DC [mA]: 150; (pr. udgang)
Trykstyrke [bar]: 16
Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes for stabile gasser i væskegruppe 2
Indgange: Tællersæt
Elektrisk udførelse: PNP/NPN
Nøjagtighed – temperaturovervågning [K]: ± 0,5; (ved måling i strømningsmåleområdets grænser)
Nøjagtighed (i måleområdet): ± (6 % MW + 0,6 % MEW); ved mediumtemperatur 23 °C.
Vægt [g]: 554.000
Højeste TK inden for intervallet - trykovervågning [% MEW / 10 K]: ± 0,15
Højeste TK på nulpunktet - trykovervågning [% MEW / 10 K]: ± 0,25
Impulsudgang: Forbrugsmængde-tæller
Impulskvalitet - gennemstrømningsovervågning [m³]: 0,001...10000000
Impulskvalitet - gennemstrømningsovervågning [scf]: 0,05...353146667,2
I trin fra - trykovervågning [bar]: 0.01
I trin af - gennemstrømningovervågning [m³]: 0,0001
I trin fra - gennemstrømningsovervågning [scf]: 0,005
I trin fra - temperaturovervågning [°C]: 0.1
I trin fra - temperaturovervågning [°F]: 0.1
Karakteristikafvigelse - trykovervågning: < ± 0,5; (BFSL = Best Fit Straight Line (mikroværdiindstilling)
Kommunikationsinterface: IO-link
Kortslutningsbeskyttelse: Ja
Opbevaringstemperatur [°C]: -20...85
MAWP ved applikationer ifølge CRN [bar]: 9.5
Maks. Belastning [Ω]: 500
maks. Spændingsfald koblingsudgang DC [V]: 2,5
Maks. Tilladt relativ luftfugtighed [%]: 90
Medier: Helium (He)
Medietemperatur [°C]: -10...60
Måleområde [l/min]: 0,8...83,4
Måleområde [m/s]: 0,3...27,6
Måleområde [m³/h]: 0,05...5
Måleområde - trykovervågning [bar]: -1...16
Måleområde - gennemstrømningsovervågning [m³]: 0...100000000
Måleområde - gennemstrømningsovervågning [scf]: 0...353146667,2
Måleområde - temperaturovervågning [°C]: -10...60
Måleområde - temperaturovervågning [°F]: 14...140
Min. Sprængtryk [bar]: 64
Min. Procescyklus [ms]: 7.2
MTTF: 180
Parametreringsmuligheder: Hysterese / vinduer; sluttekontakt / brydekontakt; strøm- /impulsudgang; display kan drejes/frakobles; visningsenhed; totalalisator
Profiler: Digital Measuring sensor (0x800A), identification and diagnosis (0x4000)
Procestilslutning: Gevindtilslutning G 1/4 DN8
Analoge procesdata: 8
Procesdata binært: 2
Tilbagekoblingspunkt RP [l/min]: 0,9...82,9
Tilbagekoblingspunkt RP [m/s]: 0,3...27,5
Tilbagkoblingspunkt RP [m³/h]: 0,05...4,97
Tilbagekoblingspunkt RP - trykovervågning [bar]: -1...15,92
Nulkoblingspunkt RP - temperaturovervågning [°C]: -10...59,7
Nulkoblingspunkt RP - temperaturovervågning [°F]: 14...139,4
Koblingspunkt SP [l/min]: 1,3...83,3
Koblingspunkt SP [m/s]: 0,4...27,6
Koblingspunkt SP [m³/h]: 0,08...5
Koblingspunkt SP - trykovervågning [bar]: -0,92...16
Koblingspunkt SP - gennemstrømningsovervaagning [m³]: 0,001...10000000
Koblingspunkt SP - gennemstrømningsovervaagning [scf]: 0,05...353146667,2
Koblingspunkt SP - temperaturovervågning [°C]: -9,7...60
Koblingspunkt SP - temperaturovervågning [°F]: 14,6...140
LFC [l/min] krybeundertrykkelse: 0,6...0,8
LFC [m/s] krybeundertrykkelse: 0,2...0,3
Krybeundertrykkelse LFC [m³/h]: 0,04...0,05
Trinstørrelse [l/min]: 0,1
Trinbredde [m/s]: 0,1
Trinbredde [m³/h]: 0,01
Beskyttelsesklasse IP 65; IP 67
Beskyttelsesklasse: III
SIO-tilstand: Ja
Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
Strømforbrug [mA] < : 80
Temperaturkoefficient [1/K]: ± 0,07 % MW
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja
Materialer i kontakt med mediet: medium: EN AW-6082 (aluminium); 1.4305 (rustfrit stål/303); FKM; keramik glaseret; PPS GF40; Al2O3 (keramik) akrylat
Gentagelsesnøjagtighed - overvaagning: ± 0,2

Produkttype: Industrigasmåler

Type: SD5800

Min. driftsspænding: 18 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 18 - 30 V/DC

Indhold: 1 stk

RoHS-godkendt: Ja

UKCA: Ikke relevant
