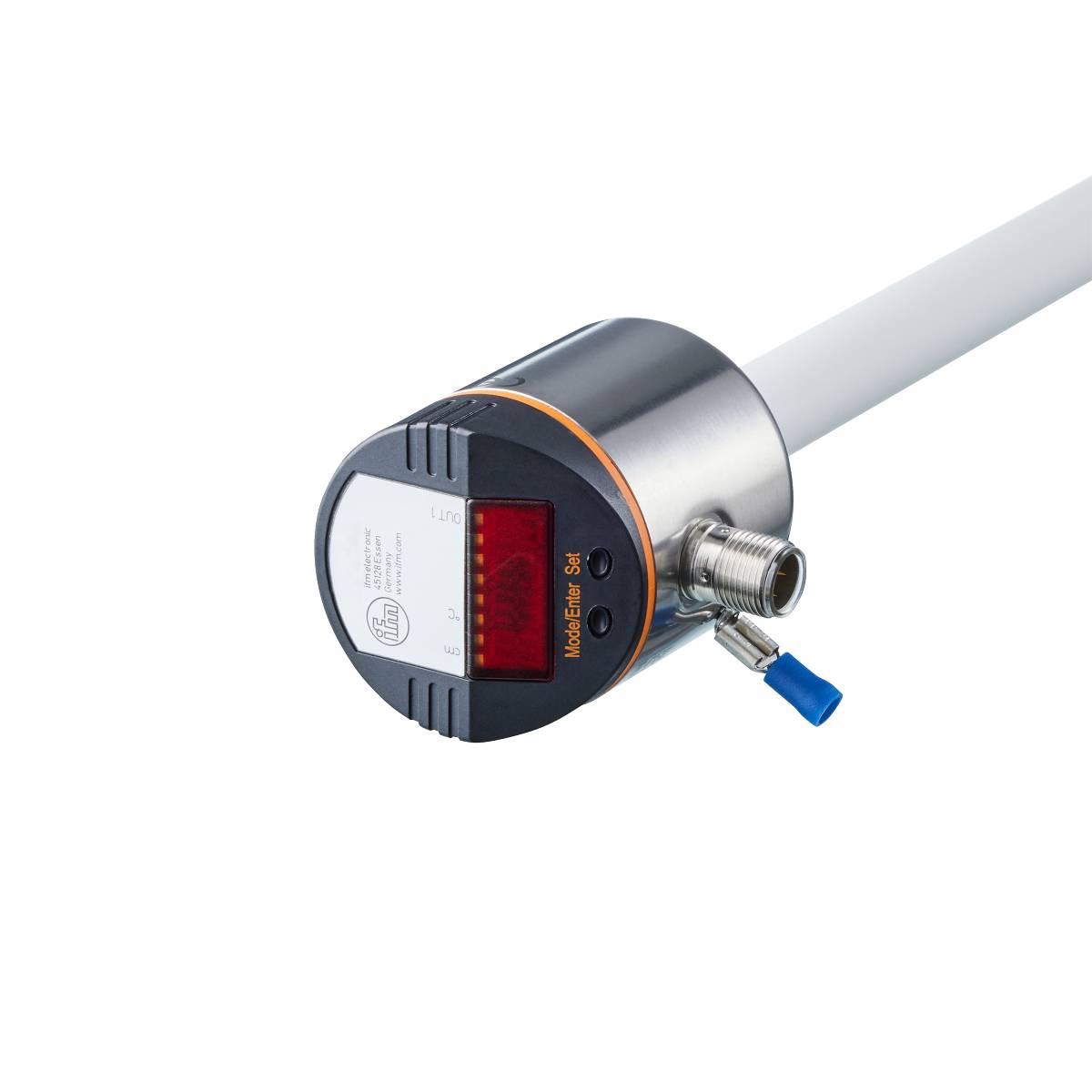

ifm Electronic Niveau -og temperatursensor LT3924 LT3924 Driftsspænding (område): 18 - 30 V/DC 1 stk
Produkttype
Niveau -og temperatursensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Emballage-type
Piece
Type
LT3924
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm LT3924 elektronisk sensor til niveau og temperatur
- Pålidelig niveauovervågning i beholdere og tanke
- Til anvendelse i vand, olier og kølesmøremidler
- Komfortabel indstilling af koblingsfunktion og koblingspunkter
- Niveau- og temperaturovervågning med kun én enhed
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 16
- Aktivt område A [mm]: 585
- Analog udgang spænding [V]: 0...10, kan vendes
- Analog udgang strøm [mA]: 4...20, kan vendes
- Startdynamik T09 - temperaturovervågning [s]: 90
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Display: Visningsenhed: 2 x LED, grøn (cm, °C,); koblingstilstand: 1 x LED, gul; måleværdier: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk display, 4-cifret
- Trykstyrke [MPa]: 0.05
- IO-link revision: 1.1
- SDCI-standard: IEC 61131-9
- Stavlængde L [mm]: 728
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Fabriksindstilling: Mineralske olier
- Repeterbarhed: ± 2
- Opløsning [mm]: 5
- Opløsning - temperaturovervågning [K]: 0.5
- Opløsning koblingsudgang - temperaturovervågning [K]: 0,5
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant i mediet: > 2
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 509.750
- Hysterese op - indstillingsområde [mm]: 4
- Indstillingsområde [mm]: 10 i trin fra - indstillingsområde
- I trin fra - temperaturovervågning [°C]: 0.5
- Inaktivt område I1 / I2 [mm]: 104 / 39
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Vandbaserede kølesmøremidler; olier; oliebaserede medier; vand; vandlignende medier
- Mediumtemperatur - glidemiddel [°C]: 0...35; (med klimarør E43102 35...55)
- Medietemperatur - Oel [°C]: 0...70
- Mediumtemperatur - vand [°C]: 0...35; (med klimarør E43102 35...55)
- Korttidstemperatur – Oel [°C]: 0...90; (< 1 time)
- Måleområde - temperaturovervågning [°C]: -20...90
- Målefejl: ± 5
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklus [ms]: 4.5
- MTTF: 223
- Kan ikke anvendes til: Stærkt ledende medier; klæbrige medier; granulater; bulkgods; syrer lud
- Nulsignal spænding [V]: 0
- Nulsignal strøm [mA]: 4,0
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; kontaktlogik; strøm-/spændingsudgang; SP/RP-position; match op; medieudvalg; offsetindstilling; koblings-/tilbagekoblingsforsinkelse
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Analoge procesdata: 4
- Procesdata binært: 1
- Referencepunkt op - indstillingsområde [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 50...580
- Nulkoblingspunkt RP - temperaturovervågning [°C]: -20...89,5
- Koblingspunkt SP - indstillingsområde [mm]: 60...590
- Koblingspunkt SP - temperaturovervågning [°C]: -19,5...90
- Kontaktpunktnøjagtighed - temperaturovervågning [K]: ± 1,5
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 50
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Spænding ved fuldt signal [V]: 10
- Fuldsignal strøm [mA]: 20
- Materialer i kontakt med medium: PP
- Emballage-type
Piece
- Produkttype
Niveau -og temperatursensor
- Type
LT3924
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Reaktionstid
90 s
- Udgange
PNP
NPN
- Materiale
PP
- Min. medietemperatur
0 °C
- Maks. medietemperatur
70 °C
- Vægt
509.750 g
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- L
728 mm
- (Ø)
16 mm
- Dim.
(Ø x L) 16 mm x 728 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321553 ifm Electronic Niveau -og temperatursensor LT3924 LT3924 Driftsspænding (område): 18 - 30 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321553 ifm Electronic Niveau -og temperatursensor LT3924 LT3924 Driftsspænding (område): 18 - 30 V/DC 1 stk
Beskrivelse
Ifm LT3924 elektronisk sensor til niveau og temperatur
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
