ifm Electronic Elektronisk niveausensor LK3124 LK3124 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636 m 1
Produkttype
Elektronisk niveausensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
0.636 m
Type
LK3124
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer

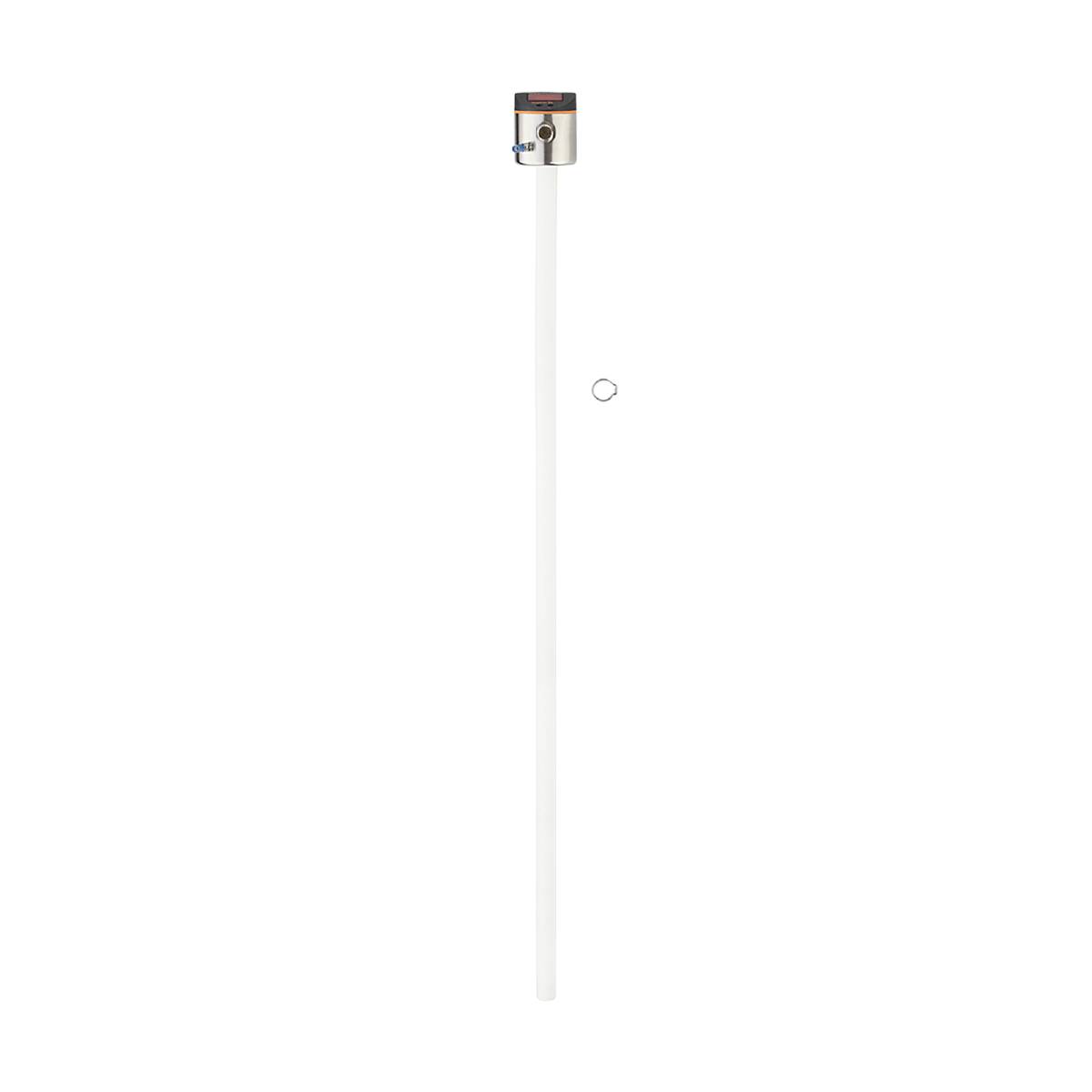

Ifm LK3124 elektronisk niveausensor
- Til pålidelig niveauovervågning af tanke og beholdere
- Egnet til vand, olier og kølevæske
- Godt læsbart 4-cifret LED-display
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 16
- Aktivt område A [mm]: 585
- Analog udgang spænding [V]: 0...10, kan vendes
- Analog udgang strøm [mA]: 4...20, kan vendes
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Display: Visningsenhed / status: 2 x LED, grøn (cm, inch); koblingstilstand: 1 x LED, gul; måleværdier: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk display, 4-cifret
- IO-link revision: 1.1
- Måleprincip fyldstand: Kapacitiv
- SDCI-standard: IEC 61131-9
- Stavlængde L [mm]: 728
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Fabriksindstilling: Vandbaserede kølesmøremidler; vand; vandlignende medier
- Repeterbarhed: ± 2
- Opløsning [mm]: 5
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link
- Beholdertryk [bar]: 0,5; (ved montering med monteringstilbehør: E43001 - E43007, E43019)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant i mediet: > 2
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 548.600
- Hysterese op - indstillingsområde [mm]: 4
- Indstillingsområde [mm]: 10 i trin fra - indstillingsområde
- Inaktivt område I1 / I2 [mm]: 104 / 39
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- Maks. Belastning [Ω]: 500
- Maks. Hastighed for niveauændring [mm/s]: 300
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Vandbaserede kølesmøremidler; olier; oliebaserede medier; vand; vandlignende medier
- Mediumtemperatur - glidemiddel [°C]: 0...35; (med klimarør E43102: 35...55)
- Medietemperatur - Oel [°C]: 0...70
- Mediumtemperatur - vand [°C]: 0...35; (med klimarør E43102: 35...55)
- Korttidstemperatur – Oel [°C]: 0...90; (< 1 time)
- Målefejl: ± 5
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklus [ms]: 3.2
- MTTF: 194
- Kan ikke anvendes til: Stærkt ledende medier; klæbrige medier; granulater; bulkgods; syrer lud; fødevare- og galvaniseringsområder
- Nulsignal spænding [V]: 0
- Nulsignal strøm [mA]: 4,0
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; kontaktlogik; strøm-/spændingsudgang; SP/RP-position; match op; medieudvalg; offsetindstilling; koblings-/tilbagekoblingsforsinkelse
- Profiler: Smart Sensor: Process data variabel; Device Identification, Device Diagnosis
- Analoge procesdata: 2
- Procesdata binært: 1
- Referencepunkt op - indstillingsområde [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 50...580
- Koblingspunkt SP - indstillingsområde [mm]: 60...590
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 50
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Spænding ved fuldt signal [V]: 10
- Fuldsignal strøm [mA]: 20
- Materialer i kontakt med medium: PP
- Produkttype
Elektronisk niveausensor
- Type
LK3124
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Udgange
PNP
NPN
- Materiale
PP
- Kabinetmateriale
Rustfrit stål V2A
- Min. medietemperatur
0 °C
- Maks. medietemperatur
70 °C
- Driftstryk (max.)
0.5 bar
- Måleområde (min.)
0.05 m
- Måleområde (max.)
0.636 m
- måleområde
0.05 - 0.636 m
IP67
- Vægt
0.5030 kg
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- (Ø)
16 mm
- Dim.
(Ø) 16 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321530 ifm Electronic Elektronisk niveausensor LK3124 LK3124 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636 m 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321530 ifm Electronic Elektronisk niveausensor LK3124 LK3124 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.05 - 0.636 m 1
Beskrivelse
Ifm LK3124 elektronisk niveausensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
