Name: Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 4 x omskifter
Brand: Phoenix Contact
SKU: 2225775
Availability: SoldOut

Elektronisk komponent med grå kabinet og orange løftearmen, bruges til elektriske forbindelser eller kontrolsystemer.

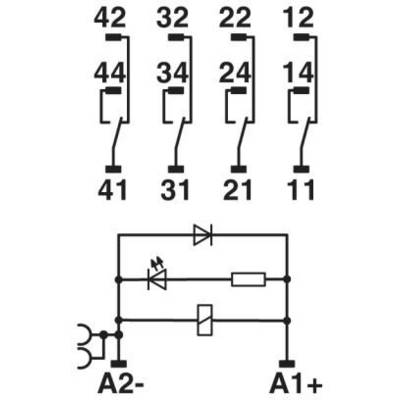

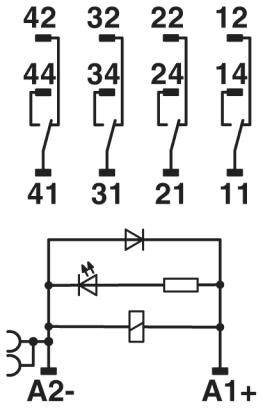

Principdiagram for et relæ med spoleklemmer A1+ og A2- og fire skiftekontakter, mærket fra 11 til 44. Inklusive dioder og LED-element.

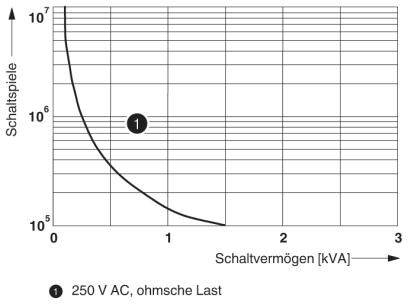

Diagrammet viser skifteegenskaber mod skifteevne for '250 V AC, ohmsk last'. Kurven falder eksponentielt fra 10¹⁰ til 0 ved 3 kVA.

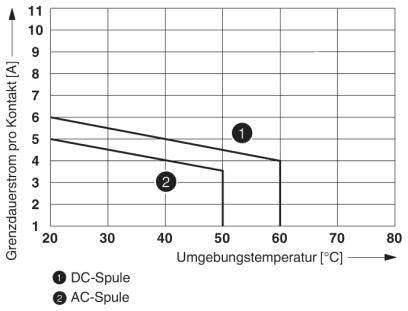

Diagrammet viser grænsevarigt strøm pr. kontakt afhængigt af omgivelsestemperaturen for DC-spole og AC-spole; begge falder med stigende temperatur.

Diagrammet viser en kurve mellem reduktionsfaktoren (Y-aksen) og COS φ (X-aksen), som falder fra 1 ved COS φ = 0 til 0,3 ved COS φ = 0,2.

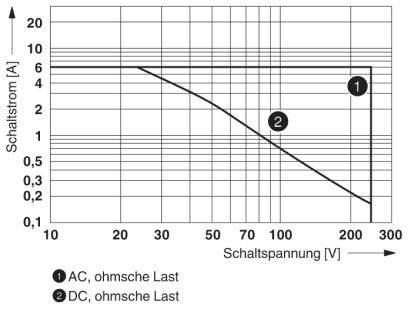

Diagrammet viser koblingsspænding (0-300V) mod koblingstrøm (0-16A) for AC og DC belastninger. Linjen viser faldende strøm med stigende spænding.

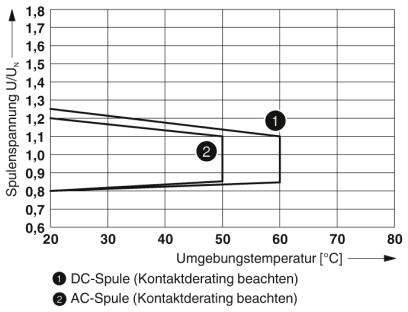

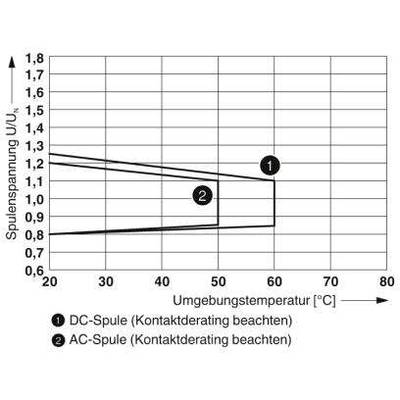

Diagrammet viser afhængigheden af spændingsforholdet (U/Uₙ) i forhold til omgivelsestemperaturen (°C) for jævnstrømsspoler og vekselstrømsspoler.

1/7

Lignende billede

Emballage-type

Piece

Produkttype

Relækomponent

Kontakttype

4 x omskifter

Nominel spænding

24 V/DC

Koblingsspænding (max.)

250 V DC/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Total (359,00 kr. / stk.r)

359,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Tabseffekt ved nominel betingelse: 1,01 W.
Kontaktspænding maks. 250 V AC/DC
Koblingsspænding min.: 5 V (ved 24 mA)
Koblingsstrøm minimum: 5 mA (ved 24 V)
Tilkoblingsstrøm maks. 16 A (20 ms, sluttekontakt)
Frakoblingsydelse (ohmsk belastning) maks.:
144 W (VED 24 V DC)
124 W (VED 48 V DC)
108 W (VED 60 V DC)
52 W (VED 110 V DC)
48 W (VED 220 V DC)
1500 VA (VED 250 V AC)
Koblingsevne:
2 A (VED 24 V, DC13)
0,22 A (VED 120 V, DC13)
0,11 A (VED 250 V, DC13)
1,5 A (VED 24 V, AC15)
1,5 A (VED 120 V, AC15)
1 A (VED 240 V, AC15)
Monteringsposition: vilkårlig
Monteringsbemærkning: Kan rækkemonteres uden afstand
Afisoleringslængde: 8 mm
Ledertværsnit fast: 0,14 mm²... 1,5 mm²
Ledertværsnit fleksibel: 0,14 mm²... 1,5 mm²
Ledertværsnit AWG: 26... 16 (fast)
Mærkeisolationsspænding: 250 V AC
MålStødspænding 2,5 kV
Isolering: Basisisolering
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relækomponent

Type: RIF-2-RPT-LDP-24DC/4X21/EX

Tilslutning: Push-In-klemme

Reaktionstid: 13 ms

Faldtid: 14 ms

Kontakttype: 4 x omskifter

Kontaktmateriale: AgNi

Nominel spænding: 24 V/DC

Koblingsspænding (max.): 250 V DC/AC

Brydestrøm (max.): 6 A

Maks. afbryderstyrke: 1500 VA

Mekanisk levetid: 2 x 10⁷ koblingscyklusser

Specifikationer: med LED

: IP20

Maks. temperatur: +60 °C

Min. Temperatur: -40 °C

L: 75 mm

Bredde: 31 mm

H: 96 mm

Dim.: (L x B x H) 75 x 31 x 96 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 4 x omskifter

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225775 Phoenix Contact RIF-2-RPT-LDP-24DC/4X21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 4 x omskifter

Beskrivelse

Formonteret relæmodul bestående af: Relæsokkel, funktions-stikmodul, effektrelæer og holdebøjle, godkendt i henhold til ATEX/IECEx (zone 2) og ex-Zone Class i, div. 2, push-in-tilslutning, 4 omskiftere, indgangsspænding: 24 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
