Name: Phoenix Contact EMG 17-REL/SG-B 24/21/M Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt
Brand: Phoenix Contact
SKU: 2225814
Availability: InStock

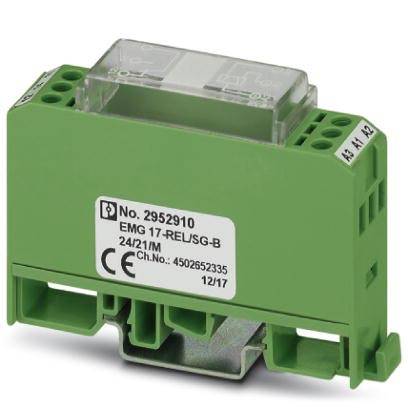

Grønt relæmodul med klar afdækning og sidemonterbare tilslutningsklemmer, mærket med 'No. 2952910' og CE-mærke.

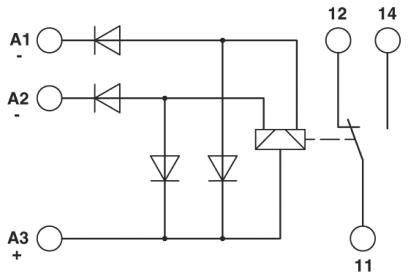

Dette er et elektrisk kredsløbsdiagram med to dioder, et relæ og flere tilslutningspunkter, som forbinder forskellige kredsløb.

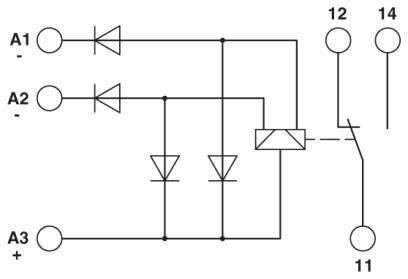

Kredsløbsdiagram med dioder, en kontakt og forbindelser. Dioder fører fra A1 og A2 til et centralt punkt, forbundet med A3(+), samt en yderligere sti til højre side, forbundet med punkterne 12 og 14.

1/3

Lignende billede

Emballage-type

Piece

Produkttype

Relækomponent

Kontakttype

1 x skiftekontakt

Nominel spænding

24 V/DC

Koblingsspænding (max.)

250 V DC/AC

Datablad (PDF)

Hurtig levering tirs. 13. okt.

6 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (520,00 kr. / stk.r)

520,00 kr.

ekskl. moms

Kun 6 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Tabseffekt ved nominel betingelse: 0,19 W.
Kontaktspænding maks. 250 V AC/DC
Koblingsspænding min.: 5 V (ved 100 mA)
Koblingsstrøm minimum: 1 mA (ved 24 V)
Tilkoblingsstrøm maks. 8 A
Frakoblingsydelse (ohmsk belastning) maks.:
144 W (VED 24 V DC)
43 W (VED 48 V DC)
42 W (VED 60 V DC)
55 W (VED 110 V DC)
100 W (VED 220 V DC)
1500 VA (VED 250 V AC)
Koblingsevne:
Monteringsposition: vilkårlig
Monteringsbemærkning: Kan rækkemonteres uden afstand
Afisoleringslængde: 8 mm
Ledertværsnit fast: 0,2 mm²... 4 mm²
Ledertværsnit fleksibel: 0,2 mm²... 2,5 mm²
Ledertværsnit AWG: 24... 12
Mærkeisolationsspænding: 250 V AC
MålStødspænding 4 kV
Isolering: Sikker adskillelse, forstærket isolering
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relækomponent

Type: EMG 17-REL/SG-B 24/21/M

Tilslutning: Skruer

Reaktionstid: 5 ms

Faldtid: 5 ms

Kontakttype: 1 x skiftekontakt

Kontaktmateriale: AgSnO

Nominel spænding: 24 V/DC

Koblingsspænding (max.): 250 V DC/AC

Brydestrøm (max.): 6 A

Maks. afbryderstyrke: 1500 VA

Mekanisk levetid: 10⁷ koblingscyklusser

Spoleeffekt: 0.19 W

Specifikationer: med diode

Maks. temperatur: +50 °C

Min. Temperatur: -40 °C

L: 62.5 mm

Bredde: 17.5 mm

H: 75 mm

Dim.: (L x B x H) 62.5 x 17.5 x 75 mm

Indhold: 1 stk

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Koblingsspænding (max.)

Brydestrøm (max.)

Nominel spænding

Emballage-type

Kontakttype

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt Piece 1 stk

Artikel nr.:2225814

Hurtig levering tirs. 13. okt.

6 stk.Conrad Electronic

denne artikel

250 V DC/AC

6 A

24 V/DC

Piece

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

520,00 kr.^*

Phoenix Contact DEK-REL- 5/I/1 Relækomponent Nominel spænding: 5 V DC/AC Brydestrøm (max.): 3 A 1 x sluttekontakt Piece 1 stk

Artikel nr.:2225813

Hurtig levering tirs. 13. okt.

8 stk.Conrad Electronic

250 V/AC

3 A

5 V DC/AC

Piece

1 x sluttekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

271,20 kr.^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relækomponent Nominel spænding: 12 V/DC Brydestrøm (max.): 6 A 1 x sluttekontakt Piece 1 stk

Artikel nr.:2209100

Levering man. 19. okt.

20 stk.Conrad Electronic

250 V DC/AC

6 A

12 V/DC

Piece

1 x sluttekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x sluttekontakt Piece 1 stk

Artikel nr.:2225771

Levering man. 19. okt.

61 stk.Conrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 x sluttekontakt

stk.

Minimum ordrevolumen:: 10

Intervaller: 10

116,68 kr.^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x sluttekontakt Piece 1 stk

Artikel nr.:2209098

Levering man. 19. okt.

73 stk.Conrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 x sluttekontakt

stk.

Minimum ordrevolumen:: 10

Intervaller: 10

191,20 kr.^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt 1 stk

Artikel nr.:2225768

Hurtig levering tirs. 13. okt.

29 stk.Conrad Electronic

250 V DC/AC

6 A

24 V/DC

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

127,20 kr.^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 50 mA 1 x skiftekontakt 1 stk

Artikel nr.:2225770

Levering man. 19. okt.

27 stk.Conrad Electronic

30 V/AC

50 mA

24 V/DC

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 10

Intervaller: 10

135,20 kr.^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 2 x omskifter Piece 1 stk

Artikel nr.:2225417

Hurtig levering tirs. 13. okt.

20 stk.Conrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

2 x omskifter

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

367,20 kr.^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relækomponent Nominel spænding: 24 V DC/AC Brydestrøm (max.): 6 A 1 x skiftekontakt Piece 1 stk

Artikel nr.:2225769

Hurtig levering tirs. 13. okt.

2 stk.Conrad Electronic

250 V DC/AC

6 A

24 V DC/AC

Piece

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 10 A 1 x skiftekontakt Piece 1 stk

Artikel nr.:2209947

Levering man. 19. okt.

37 stk.Conrad Electronic

250 V DC/AC

10 A

24 V/DC

Piece

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt

Beskrivelse

Relæmodul, med fast indloddet Remanz-lille koblingsrelæ, med mini-end-kobling til diodekobling, kontakter (AgSnO): Små til store effekter, 1 omskifter, indgangsspænding 24 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
