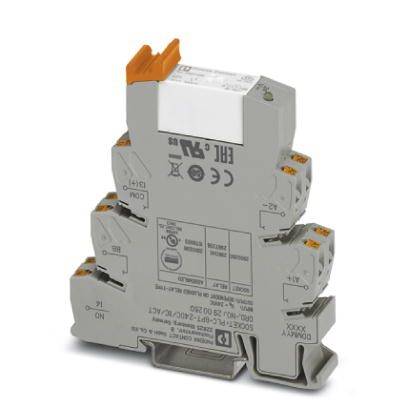

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x sluttekontakt
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Relækomponent
Kontakttype
1 x sluttekontakt
Nominel spænding
24 V/DC
Koblingsspænding (max.)
250 V DC/AC
Datablad (PDF)
78 stk.
Vis alternativer
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
10
-
191,20 kr.
30
4% = 8,32 kr.
182,88 kr.
50
6% = 11,65 kr.
179,55 kr.
100
7% = 13,84 kr.
177,36 kr.
200
9% = 16,34 kr.
174,86 kr.
400
10% = 19,12 kr.
172,08 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Minimum ordrevolumen:: 10
Intervaller: 10
Total (191,20 kr. / stk.r)
1.912,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Tabseffekt ved nominel betingelse: 0,43 W.
- Kontaktspænding maks. 250 V AC/DC
- Koblingsspænding min.: 12 V (ved 100 mA)
- Koblingsstrøm minimal: 100 mA (ved 12 V DC)
- Maks. indkoblingsstrøm 165 A (20 ms)

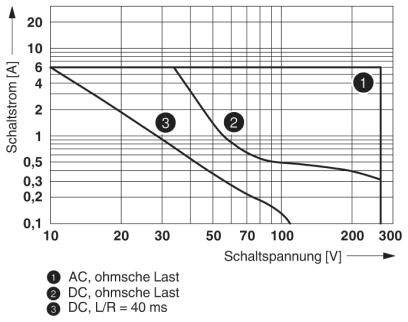

- Frakoblingsydelse (ohmsk belastning) maks.:
- 144 W (vær opmærksom på kontaktderating ved 24 V DC)
- 58 W (VED 48 V DC)
- 48 W (VED 60 V DC)
- 50 W (VED 110 V DC)
- 80 W (VED 220 V DC)
- 1500 VA (VED 250 V AC)
- Koblingsevne:
- 2 A (VED 24 V, DC13)
- 0,2 A (VED 110 V, DC13)
- 0,2 A (VED 250 V, DC13)
- 6 A (VED 24 V, AC15)
- 6 A (VED 120 V, AC15)
- 6 A (VED 250 V, AC15)
- Monteringsposition: vilkårlig
- Monteringsbemærkning: Kan rækkemonteres uden afstand
- Afisoleringslængde: 8 mm
- Ledertværsnit fast: 0,14 mm²... 2,5 mm²
- Ledertværsnit fleksibel: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Mærkeisolationsspænding: 250 V AC
- MålStødspænding 6 kV
- Isolering: Sikker adskillelse, forstærket isolering
- Overspændingskategori: III
- Emballage-type
Piece
- Produkttype
Relækomponent
- Type
PLC-RPT- 24DC/ 1ICT/ACT
- Tilslutning
Push-In-klemme
- Reaktionstid
8 ms
- Faldtid
10 ms
- Kontakttype
1 x sluttekontakt
- Kontaktmateriale
AgSnO2
- Nominel spænding
24 V/DC
- Koblingsspænding (max.)
250 V DC/AC
- Brydestrøm (max.)
6 A
- Maks. afbryderstyrke
1500 VA
- Mekanisk levetid
3x 10 7 koblingscyklusser
- Specifikationer
med LED
Relæbeskyttelsestype RT II
- Maks. temperatur
+60 °C
- Min. Temperatur
-40 °C
- L
94 mm
- Bredde
14 mm
- H
80 mm
- Dim.
(L x B x H) 94 x 14 x 80 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x sluttekontakt
Datablad 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x sluttekontakt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x sluttekontakt
Beskrivelse

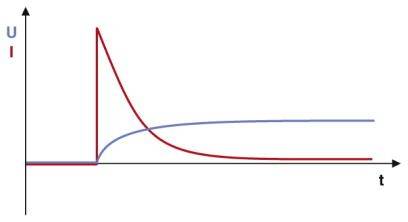

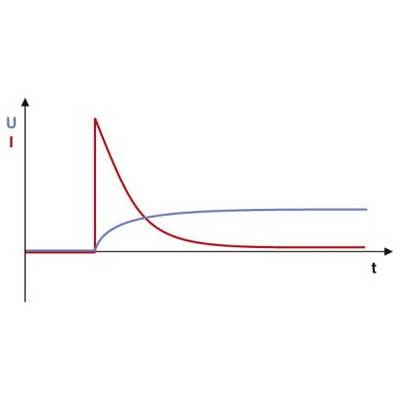

PLC-INTERFACE til høj tilkoblingsstrøm, bestående af basisklemme PLC-BPT.../ 1IC/ACT med push-in-tilslutning og aftageligt miniaturerelæ, til montering på bæreskinne NS 35/7,5, maks. indkoblingsstrøm op til 800 A, 1 sluttekontakt, indgangsspænding 24 V DC
