Phoenix Contact PLC-RPT-24DC/21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt 10 s
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relækomponent
Kontakttype
1 x skiftekontakt
Nominel spænding
24 V/DC
Koblingsspænding (max.)
250 V DC/AC
Brydestrøm (max.)
6 A
Datablad (PDF)
1550 Sæt
Antal (Sæt)
Du sparer
Emballagepris (ekskl. moms)
1
-
1.112,00 kr.
3
2% = 27,14 kr.
1.084,86 kr.
5
3% = 37,92 kr.
1.074,08 kr.
10
4% = 45,14 kr.
1.066,86 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal (pakningsstørrelse 10 stk)
Total (111,20 kr. / stk.r)
1.112,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Tabseffekt ved nominel betingelse: 0,22 W.
- Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
- Koblingsspænding min.: 5 V (ved 100 mA)
- Koblingsstrøm minimum: 10 mA (ved 12 V)
- Tilkoblingsstrøm maks. 10 A (4 sek.)

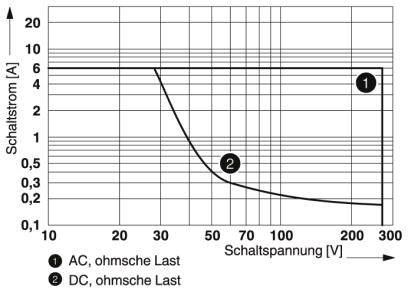

- Frakoblingsydelse (ohmsk belastning) maks.:
- 140 W (VED 24 V DC)
- 20 W (VED 48 V DC)
- 18 W (VED 60 V DC)
- 23 W (VED 110 V DC)
- 40 W (VED 220 V DC)
- 1500 VA (VED 250 V AC)
- Koblingsevne:
- 2 A (VED 24 V, DC13)
- 0,2 A (VED 110 V, DC13)
- 0,1 A (VED 220 V, DC13)
- 3 A (VED 24 V, AC15)
- 3 A (VED 120 V, AC15)
- 3 A (VED 230 V, AC15)
- Monteringsposition: vilkårlig
- Monteringsbemærkning: Kan rækkemonteres uden afstand
- Afisoleringslængde: 8 mm
- Ledertværsnit fast: 0,14 mm²... 2,5 mm²
- Ledertværsnit fleksibel: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Overspændingskategori: III
- Produkttype
Relækomponent
- Type
PLC-RPT-24DC/21/EX
- Tilslutning
Push-In-klemme
- Reaktionstid
5 ms
- Faldtid
8 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgSnO
- Nominel spænding
24 V/DC
- Koblingsspænding (max.)
250 V DC/AC
- Brydestrøm (max.)
6 A
- Maks. afbryderstyrke
1500 VA
- Mekanisk levetid
2 x 10 7 koblingscyklusser
- Spoleeffekt
0.22 W
- Specifikationer
med LED
IP20
- Maks. temperatur
+60 °C
- Min. Temperatur
-20 °C
- L
94 mm
- Bredde
6.2 mm
- H
80 mm
- Dim.
(L x B x H) 94 x 6.2 x 80 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt 10 s
Datablad 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt 10 s
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt 10 s
Beskrivelse

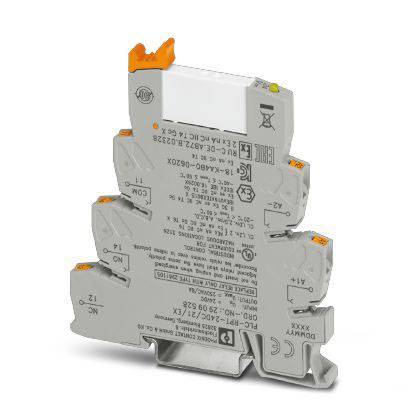

PLC INTERFACE bestående af bærbar grundklemme i 6,2 mm med push-in-tilslutning og aftageligt miniaturerelæ med 6A-udgangseffekt, 1-omskifter, indgangsspænding 24 V FC. Godkendt i henhold til ATEX/IECEx (zone 2) og ex-zone Class i, div. 2.
