Name: Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relækomponent Nominel spænding: 110 V/DC Brydestrøm (max.): 50 mA 2 x omskifter
Brand: Phoenix Contact
SKU: 2225419
Availability: BackOrder

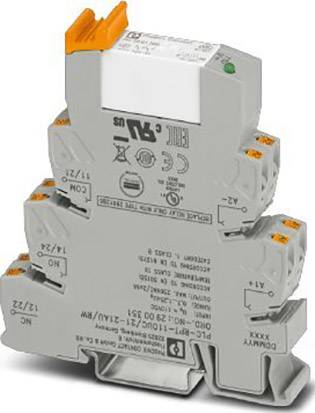

Et grå klemmerækkemodul til elektrisk forbindelse med orange trykknapper og mærkningsmulighedder, egnet til montering på DIN-skinne.

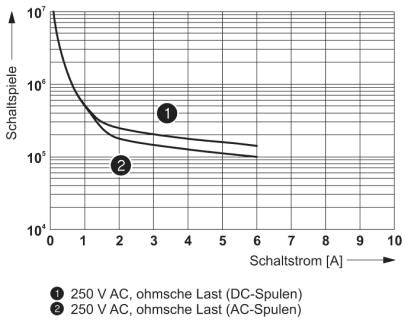

Diagram viser skiftehandlinger i forhold til skiftestrøm for 250 V AC. To kurver: DC-spoler ('1'), AC-spoler ('2').

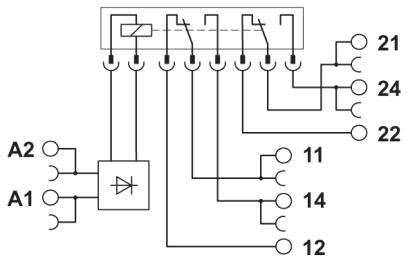

'Kredsløbsdiagram for et elektrisk relæ med 8 ben, venstre side til A1, A2, højre side til 21, 24, 22 samt 11, 14, 12.'

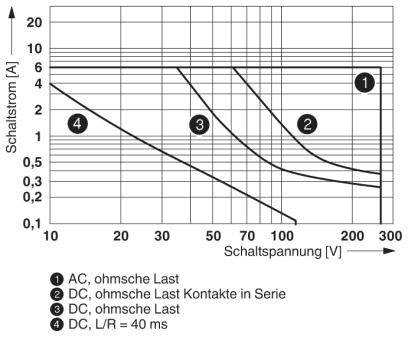

Diagram viser koblingstrøm [A] vs. koblingsspænding [V] for koblingscyklusser: 1. AC, 2. DC med ohmsk last i serie, 3. DC ohmsk last, 4. DC L/R = 40 ms.

1/4

Lignende billede

Produkttype

Relækomponent

Kontakttype

2 x omskifter

Nominel spænding

110 V/DC

Koblingsspænding (max.)

30 V/AC

Brydestrøm (max.)

50 mA

Datablad (PDF)

Levering man. 26. okt.

27 stk.

Vis alternativer

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (472,00 kr. / stk.r)

472,00 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Tabseffekt ved nominel betingelse: 0,5 W.
Kontaktspænding maks. 30 V AC
Koblingsspænding minimal: 100 mV (ved 10 mA)
Koblingsstrøm minimum: 1 mA (ved 24 V)
Maks. indkoblingsstrøm 50 mA
Frakoblingsydelse (ohmsk belastning) maks.:
1,2 W (VED 24 V DC)
100 W (VED 48 V DC)
60 W (VED 60 V DC)
44 W (VED 110 V DC)
60 W (VED 220 V DC)
1500 VA (VED 250 V AC)
Koblingsevne:
2 A (VED 24 V, DC13)
0,2 A (VED 110 V, DC13)
0,2 A (VED 250 V, DC13)
2 A (VED 24 V, AC15)
2 A (VED 120 V, AC15)
2 A (VED 250 V, AC15)
Monteringsposition: vilkårlig
Monteringsbemærkning: Kan rækkemonteres uden afstand
Afisoleringslængde: 8 mm
Ledertværsnit fast: 0,14 mm²... 2,5 mm²
Ledertværsnit fleksibel: 0,14 mm²... 2,5 mm²
Ledertværsnit AWG: 26... 14
Mærkeisolationsspænding: 250 V AC
MålStødspænding 6 kV
Isolering: Basisisolering
Overspændingskategori: III

Produkttype: Relækomponent

Type: PLC-RPT-110UC/21-21AU/RW

Tilslutning: Push-In-klemme

Reaktionstid: 5 ms

Faldtid: 11 ms

Kontakttype: 2 x omskifter

Kontaktmateriale: AgNi + hårdforgyldning

Nominel spænding: 110 V/DC

Koblingsspænding (max.): 30 V/AC

Brydestrøm (max.): 50 mA

Maks. afbryderstyrke: 1500 VA

Mekanisk levetid: 3x 10⁷ koblingscyklusser

Specifikationer: med LED

: RT III

Maks. temperatur: +70 °C

Min. Temperatur: -40 °C

L: 94 mm

Bredde: 14 mm

H: 80 mm

Dim.: (L x B x H) 94 x 14 x 80 mm

Indhold: 1 stk

UKCA: Ja
