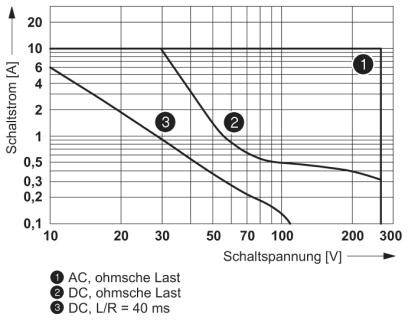

![Diagrammet viser koblingstrøm [A] mod koblingsspænding [V]; kurver for AC ohmsk belastning, DC ohmsk belastning og DC L/R=40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/da/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

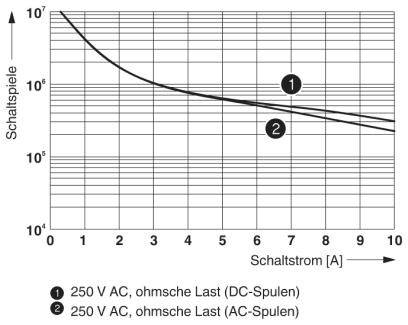

![Diagram: Levetid for kontakter. Akser: Antal skift (lodret), Skiftestrøm [A] (vandret). To kurver for 250 V AC, ohmsk belastning. Kurve 1: DC-spoler; Kurve 2: AC-spoler.](https://asset.conrad.com/media10/isa/160267/c1/-/da/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Lignende billede

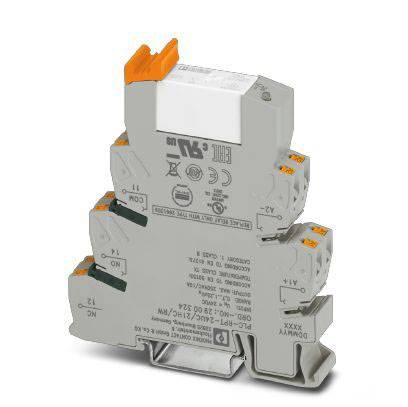

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 10 A 1 x skiftekontakt
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Relækomponent
Kontakttype
1 x skiftekontakt
Nominel spænding
24 V/DC
Koblingsspænding (max.)
250 V DC/AC
Datablad (PDF)
1 stk.
Vis alternativer
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
552,00 kr.
3
3% = 15,29 kr.
536,71 kr.
5
4% = 21,42 kr.
530,58 kr.
10
5% = 25,50 kr.
526,50 kr.
25
5% = 30,08 kr.
521,92 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (552,00 kr. / stk.r)
552,00 kr.
ekskl. moms
Kun 1 stk. tilbage på lager
Tekniske specifikationer
- Tabseffekt ved nominel betingelse: 0,48 W.
- Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes.)
- Koblingsspænding min.: 12 V (ved 10 mA)
- Koblingsstrøm minimum: 10 mA (ved 12 V)
- Maks. indkoblingsstrøm 30 A (300 ms)
- Frakoblingsydelse (ohmsk belastning) maks.:
- 240 W (VED 24 V DC)
- 20 W (VED 48 V DC)
- 18 W (VED 60 V DC)
- 23 W (VED 110 V DC)
- 40 W (VED 220 V DC)
- 1500 VA (VED 250 V AC)
- Koblingsevne:
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V AC/15)
- Monteringsposition: vilkårlig
- Monteringsbemærkning: Kan rækkemonteres uden afstand
- Afisoleringslængde: 8 mm
- Ledertværsnit fast: 0,14 mm²... 2,5 mm²
- Ledertværsnit fleksibel: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Mærkeisolationsspænding: 250 V AC
- MålStødspænding 6 kV
- Isolering: Basisisolering
- Overspændingskategori: III
- Emballage-type
Piece
- Produkttype
Relækomponent
- Type
PLC-RPT- 24UC/21HC/RW
- Tilslutning
Push-In-klemme
- Reaktionstid
5 ms
- Faldtid
11 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgNi
- Nominel spænding
24 V/DC
- Koblingsspænding (max.)
250 V DC/AC
- Brydestrøm (max.)
10 A
- Maks. afbryderstyrke
1500 VA
- Mekanisk levetid
3x 10 7 koblingscyklusser
- Spoleeffekt
0.48 W
- Specifikationer
med LED
RT III
- Maks. temperatur
+70 °C
- Min. Temperatur
-40 °C
- L
94 mm
- Bredde
14 mm
- H
80 mm
- Dim.
(L x B x H) 94 x 14 x 80 mm
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 10 A 1 x skiftekontakt
Datablad 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 10 A 1 x skiftekontakt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 10 A 1 x skiftekontakt
Beskrivelse
Certificeret i henhold til en 50155. Vibration- og stødfasthed ifølge en 50155. Sikker adskillelse ifølge din en 50178 mellem spole og kontakt.
