Name: Phoenix Contact IL CO BK-PAC 2702230 Buskobler 24 V/DC
Brand: Phoenix Contact
SKU: 2209817
Availability: BackOrder

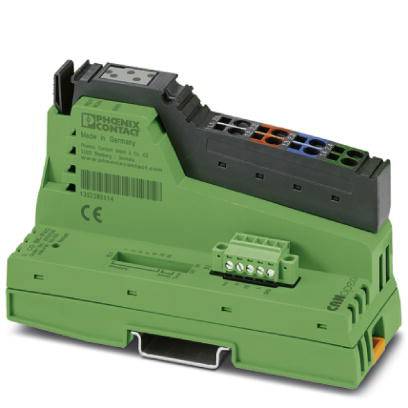

Grønt Phoenix Contact relæmodul med flere tilslutninger og CE-mærkning, hvorpå der står 'Made in Germany'.

'Phoenix Contact IL CO BK4-PAC' modul, viser tilslutninger og statusvisninger til industriel kommunikation. Til venstre: adressekontakt.

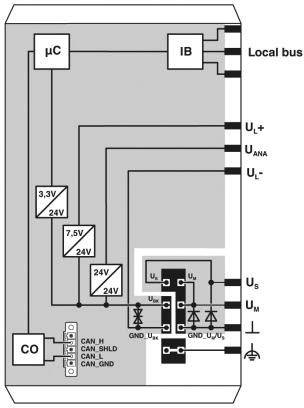

Principdiagram for en elektrisk kredsløb med mikrocontroller (µC), interfacekort (IB) og forskellige spændingsomformere. Forbindelser og tilslutninger er markeret.

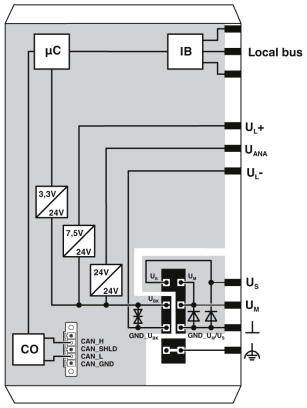

Blokdiagram over den elektriske kredsløb med mikrocontroller, indikatorkredsløb og tilslutninger til lokal bus, strømforsyninger.

Teknisk tegning af et elektrisk modul, set forfra og fra siden. Størrelsesangivelser: Bredde 40 mm, dybde 71,5 mm, højde 119,4 mm.

Elektrisk principdiagram for en enhed med DC-strømforsyning. Viser tilslutninger for 24 V DC. Mærket med 'UBk', 'Us' og 'Um'. CANopen-kompatibel.

1/6

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 20. nov.

Antal

stk.

Total (2.190,00 kr. / stk.r)

2.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Farve: Grøn.
Nettovægt: 168,5 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Overførselshastighed 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s (kan indstilles via DIP-kontakt eller automatisk registrering)
Effektforbrug: Typ. 1,3 W (enhed i alt)

Produkttype: Buskobler

Type: IL CO BK-PAC

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 24 V/DC

H: 119.4 mm

L: 71.5 mm

Bredde: 40 mm

: IP20

Dim.: (L x B x H) 71.5 x 40 x 119.4 mm

Forbindelsesteknik: COMBICON

Tilslutning: COMBICON

Maks. strømforbrug: 51 mA

Produc.-delnr.: 2702230

Montage: Bæreskinne

Maks. omgivelsestemperatur: +55 °C

Min. omgivelsestemperatur: -25 °C

Spændingslogik UL: 24 V/DC

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2209817 Phoenix Contact IL CO BK-PAC 2702230 Buskobler 24 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209817 Phoenix Contact IL CO BK-PAC 2702230 Buskobler 24 V/DC

Beskrivelse

Auto-badratgenkendelse i CANopen®-netværk. Programmerbare tilstande for adfærd i tilfælde af fejl. Emergency messages. Integreret afslutningsmodstand via DIP-kobling til- og frakobles. Samtidig understøttelse af to SDO-servere. Triggertilstande: Event, timer, Remote Request. Node og Life Guarding. Heartbeat. Tilslutning til CANopen® med 5-polet MINI COMBICON-stik.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
