Name: Phoenix Contact AXL F MA DALI2 1H 2702864 Kommunikationsmodul 16 V/DC
Brand: Phoenix Contact
SKU: 2209884
Availability: BackOrder

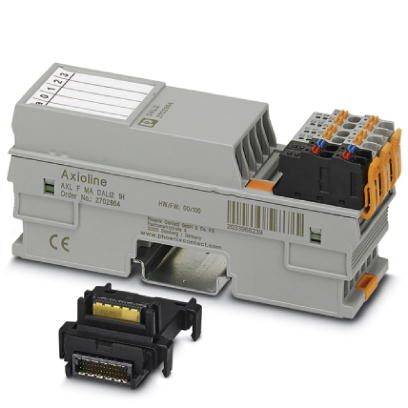

Et gråt industrielektronikmodul med tilslutningsklemmer og printplade, på en hvid baggrund.

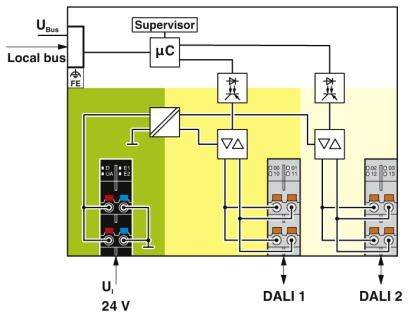

Diagrammet viser en elektrisk kredsløb med lokal bus, 24V indgangsforsyning, mikrocontroller og to DALI-udgange. En supervisor overvåger systemet.

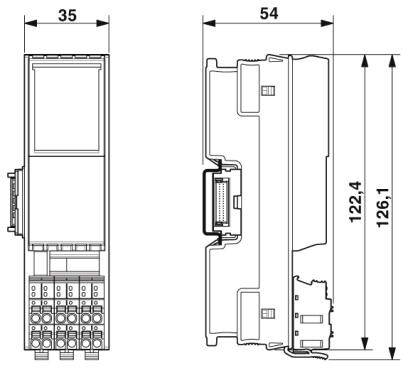

Teknisk tegning af en elektronisk enhed med detaljerede mål. Venstre: 35 mm bredde. Højre: 54 mm bredde, højde 126,1 mm til 126,4 mm.

1/4

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 18. nov.

Antal

stk.

Total (4.890,00 kr. / stk.r)

4.890,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk (35 V, 0,5 s)
Farve: Trafikgrå A RAL 7042
Nettovægt: 190,5 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Monteringsposition: Vilkårlig (ingen temperatur-derating)
Overførselshastighed 100 Mbit/s.
Effektforbrug: Maks. 325 mW

Produkttype: Kommunikationsmodul

Type: AXL F MA DALI2 1H

Antal udgange: 1 x

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 16 V/DC

H: 126.1 mm

L: 54 mm

Bredde: 35 mm

: IP20

Dim.: (L x B x H) 54 x 35 x 126.1 mm

Tilslutning: Push-in-tilslutning

Maks. strømforbrug: 65 mA

Produc.-delnr.: 2702864

Montage: Bæreskinne

Maks. omgivelsestemperatur: +60 °C

Min. omgivelsestemperatur: -25 °C

Spændingslogik UL: 16 V/DC

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209884 Phoenix Contact AXL F MA DALI2 1H 2702864 Kommunikationsmodul 16 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209884 Phoenix Contact AXL F MA DALI2 1H 2702864 Kommunikationsmodul 16 V/DC

Beskrivelse

Dali-master med integreret DALI-bus-forsyning. Egnet til single-master-drift. Galvanisk adskillelse af DALI-bussen. Dali-bus beskyttet mod utilsigtet aktivering af netspænding (op til 250 V AC). Lagret apparattypeskilt.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
