Phoenix Contact AXL F DO32/1 2H 1004925 I/O-modul 5 V/DC

Elektroniske komponenter med tilslutninger og moduler på en holder, bruges til industrielle elektriske forbindelser og styringer.
'EL2022' klemme med to digitale udgange, tilsluttet 'E1' og 'E2'. LED'er viser status: 'E1' tændt, 'E2' slukket.

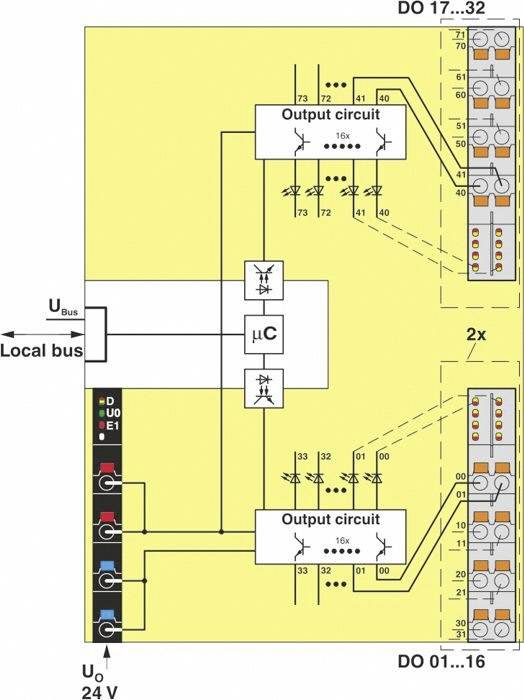

Principdiagrammet viser to udgangskonfigurationer, styret af en mikrocontroller, forbundet med lokale bus- og DO-tilslutninger.

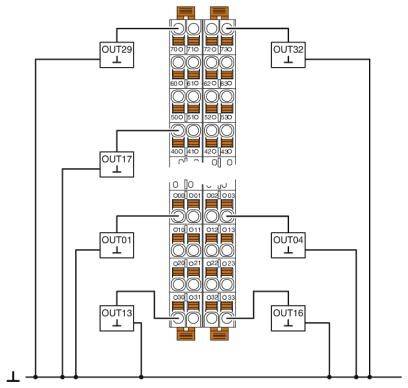

Elektrisk kredsløbsdiagram med fem udgange (OUT01, OUT04, OUT13, OUT16, OUT17), som via ledningsføring fører til en central kontroltavle.

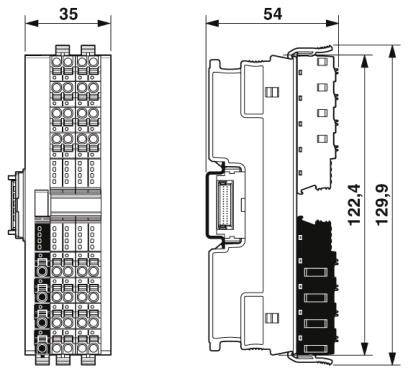

To tegninger af en elektronisk enhed, set fra siden og forfra, med angivelse af dimensionerne 35 mm og 54 mm.

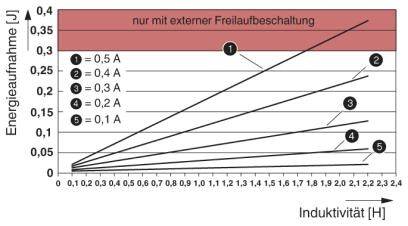

Diagram viser forholdet mellem energioptag (J) og induktivitet (H) med fem forskellige strømstyrker fra 0,1 A til 0,5 A; rødt markeret område øverst med bemærkning 'kun med ekstern friafbrydelse'.

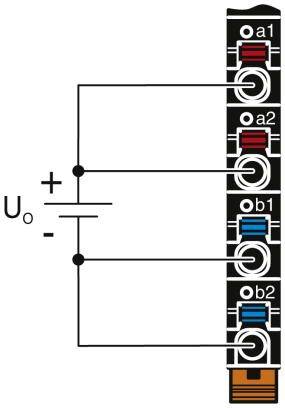

Diagram over en elektrisk kredsløb: To par lysdioder (a1/a2 og b1/b2) forbundet med en spændingskilde Uo+.
1/7
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 10. nov.
Antal
Total (2.190,00 kr. / stk.r)
2.190,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk (35 V, 0,5 s)
  • Farve: Trafikgrå A RAL 7042
  • Nettovægt: 159 g
  • BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Antal udgange: 32
  • Monteringsposition: Vilkårlig (ingen temperatur-derating)
  • Afisoleringslængde: 8 mm
  • Tilsmudsningsgrad: 2
  • OVERSPÆNDINGSKATEGORI: II (EN 61010-2-201/UL 61010-2-201)
  • Ledertværsnit fast min.: 0,2 mm²
  • Ledertværsnit fast maks.: 1,5 mm²
  • Ledertværsnit fleksibel min.: 0,2 mm²
  • Ledertværsnit fleksibel maks.: 1,5 mm²
  • Ledertværsnit AWG min. 24
  • Ledertværsnit AWG maks. 16
  • Overførselshastighed 100 Mbit/s.
  • Effektforbrug: Maks. 300 mW
Produkttype

I/O-modul

Type

AXL F DO32/1 2H

Antal udgange max.

32

Antal udgange

32 x

Udgangssignal strøm

500 mA

Maks. udgangsstrøm per kanal

500 mA

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Udgangssignal spænding

24 V

Driftsspænding

5 V/DC

H

129.9 mm

L

54 mm

Bredde

35 mm

IP20

Dim.

(L x B x H) 54 x 35 x 129.9 mm

Forbindelsesteknik

1-leder

Tilslutning

Push-in-tilslutning

Maks. strømforbrug

60 mA

Produc.-delnr.

1004925

Montage

Bæreskinne

Maks. omgivelsestemperatur

+60 °C

Min. omgivelsestemperatur

-25 °C

Spændingslogik UL

5 V/DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O-modul 5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O-modul 5 V/DC

Beskrivelse

32 digitale udgange. 24 V DC, 500 mA Tilslutning af aktuatorer i 1-leder-teknik. Enkeltkanaldiagnose. Minimal opdateringstid mindre end 100 μs. Lagret apparattypeskilt.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
