Name: Phoenix Contact AXL P BK PN AF 2316390 Buskobler 24 V/DC
Brand: Phoenix Contact
SKU: 2209708
Availability: BackOrder

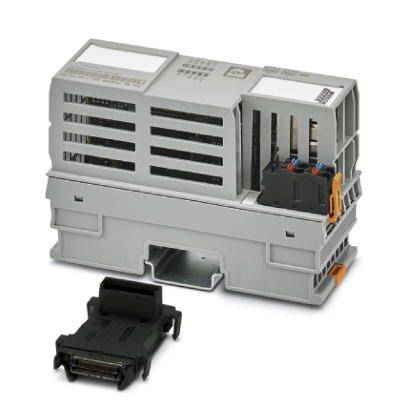

Et grå, modulært kabinet til elektroniske enheder med ventilationshuller og et aftagelig tilslutningsstykke, placeret foran en hvid baggrund.

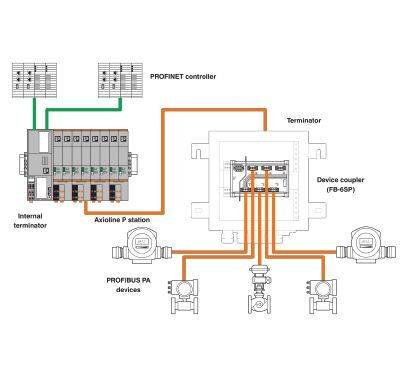

Diagram over styringssystemet: PROFINET-controller forbinder intern og ekstern afslutning, AxioLine P-Station og PROFIBUS PA-enheder.

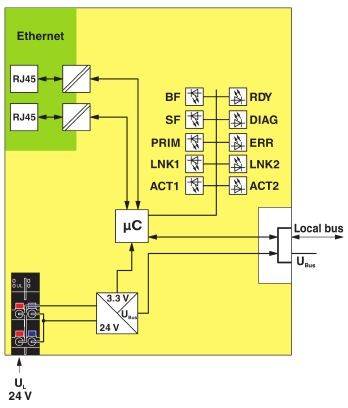

Teknisk tegning af et elektrisk kontrolskab med angivelse '24 V DC'. Spændingsind- og udgange er markeret.

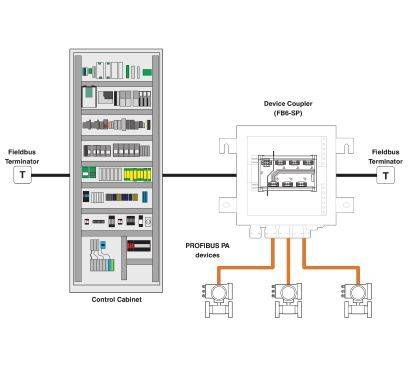

Kredsløbsdiagram: Kontrolskab forbundet med PROFIBUS PA-enheder via enhedskobler (FBP-SP), viser terminatorer og forbindelseslinjer.

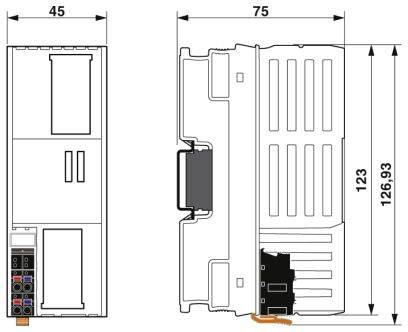

Teknisk tegning af et rektangulært elektrisk apparat med dimensioner 45 x 75 x 126,93 mm. Viser for- og sidevisning.

Phoenix Contact AXL P BK PN AF 2316390 Buskobler 24 V/DC-5

1/6

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 28. jan. 2027

Antal

stk.

Total (32.890,00 kr. / stk.r)

32.890,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk
Farve grå
Nettovægt: 312,6 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Monteringsposition: vilkårlig
Afisoleringslængde: 8 mm
Tilsmudsningsgrad: 2
Overspændingskategori: II
Ledertværsnit fast min.: 0,2 mm²
Ledertværsnit fast maks.: 1,5 mm²
Ledertværsnit fleksibel min.: 0,2 mm²
Ledertværsnit fleksibel maks.: 1,5 mm²
Ledertværsnit AWG min. 24
Ledertværsnit AWG maks. 16
Overførselshastighed 100 Mbit/s (fuld-duplex)

Produkttype: Buskobler

Type: AXL P BK PN AF

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 24 V/DC

H: 126.93 mm

L: 75 mm

Bredde: 45 mm

: IP20

Dim.: (L x B x H) 75 x 45 x 126.93 mm

Tilslutning: Push-in-tilslutning

Maks. strømforbrug: 210 mA

Produc.-delnr.: 2316390

Montage: Bæreskinnemontering

Maks. omgivelsestemperatur: +70 °C

Min. omgivelsestemperatur: -40 °C

Spændingslogik UL: 24 V/DC

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209708 Phoenix Contact AXL P BK PN AF 2316390 Buskobler 24 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209708 Phoenix Contact AXL P BK PN AF 2316390 Buskobler 24 V/DC

Beskrivelse

Aksialoline P-buskobler til PROFINET (inklusive strømforsynings-stikforbindelse og bussflarmodul)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
