Name: Phoenix Contact AXL F IOL8 2H 1027843 I/O-modul
Brand: Phoenix Contact
SKU: 2208987
Availability: BackOrder

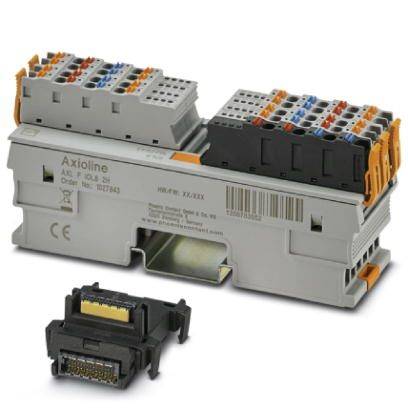

Et tredelt elektrisk forbindelsessystem med flere tilslutninger i grå og orange, til forbindelse af elektriske komponenter.

Et elektronisk modul med flere tilslutninger og LED-indikatorer, sandsynligvis til styring eller overvågning i en industriel sammenhæng.

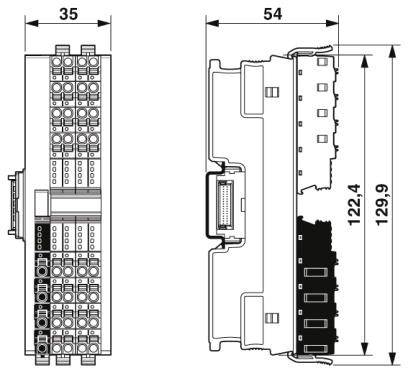

Teknisk tegning af en elektronisk modul med dimensioner: Bredde 35 mm, højde 129,9 mm, dybde 54 mm. Viser tilslutninger og fastgørelsespunkter.

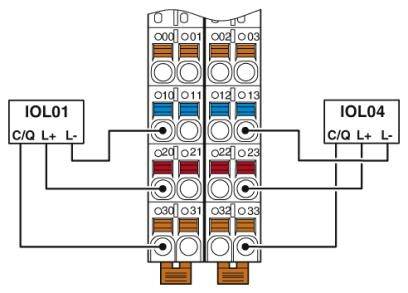

Elektrisk forbindelsesdiagram med betegnelserne IOL01 og IOL04. Forbindelseslinjer viser tilslutninger og deres tilknytninger.

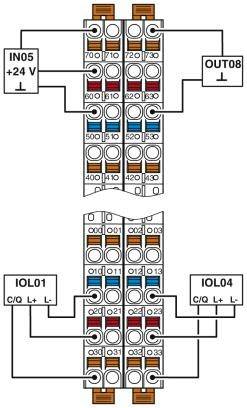

Diagram over en kredsløb med mærkninger IN05 +24 V, OUT08, IOL01, IOL04. Viser ledningsføring mellem tilslutninger og moduler.

1/5

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (3.090,00 kr. / stk.r)

3.090,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskrivelse af input: IO-link-porte i den digitale indgang (di)
Antal indgange: Maks. 8 (en 61131-2 type 1)
Indgangsfiltertid: 1 µs
Indgangsspændingsområde \"0\"-signal: -0,3 V DC ... 5 V DC
Indgangsspændingsområde \"1\"-signal: 11 V DC ... 30 V DC
Farve: Trafikgrå A RAL 7042
Nettovægt: 215 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Antal udgange: Maks. 8
Monteringsposition: Vilkårlig (ingen temperatur-derating)
Afisoleringslængde: 8 mm
Tilsmudsningsgrad: 2
Ledertværsnit fast min.: 0,2 mm²
Ledertværsnit fast maks.: 1,5 mm²
Ledertværsnit fleksibel min.: 0,2 mm²
Ledertværsnit fleksibel maks.: 1,5 mm²
Ledertværsnit AWG min. 24
Ledertværsnit AWG maks. 16
Overførselshastighed 100 Mbit/s.

Produkttype: I/O-modul

Type: AXL F IOL8 2H

Antal digitale indgange max.: 8

Antal indgange max.: 8

Antal udgange max.: 8

H: 129.9 mm

L: 54 mm

Bredde: 35 mm

: IP20

Dim.: (L x B x H) 54 x 35 x 129.9 mm

Forbindelsesteknik: 3-leder

Tilslutning: Push-in-tilslutning

Produc.-delnr.: 1027843

Montage: Bæreskinne

Maks. omgivelsestemperatur: +60 °C

Min. omgivelsestemperatur: -25 °C

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Produc.-delnr.

Produkttype

Tilslutning

Phoenix Contact AXL F IOL8 2H 1027843 I/O-modul

Artikel nr.:2208987

Levering tirs. 17. nov.

Conrad Electronic

denne artikel

1027843

I/O-modul

Push-in-tilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.090,00 kr.^*

Phoenix Contact AXC F IL ADAPT 1020304 PLC-udvidelsesmodul 24 V/DC

Artikel nr.:2208975

Levering tirs. 17. nov.

Conrad Electronic

1020304

PLC-udvidelsesmodul

Trækfjedertilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.290,00 kr.^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC-udvidelsesmodul 24 V/DC

Artikel nr.:2209737

Levering tirs. 17. nov.

Conrad Electronic

2403115

PLC-udvidelsesmodul

Push-in-tilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.390,00 kr.^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentralt I/O-apparat

Artikel nr.:2209865

Levering tors. 28. jan. 2027

Conrad Electronic

2702660

Decentralt I/O-apparat

M12-stikforbinder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.490,00 kr.^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentralt I/O-apparat

Artikel nr.:2209863

Levering tors. 11. mar. 2027

Conrad Electronic

2702658

Decentralt I/O-apparat

M12-stikforbinder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.190,00 kr.^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentralt I/O-apparat 24 V/DC

Artikel nr.:2209864

Levering tors. 11. mar. 2027

Conrad Electronic

2702659

Decentralt I/O-apparat

M12-stikforbinder

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.290,00 kr.^*

Phoenix Contact AXL F BK PB XC 2702463 Buskobler 24 V/DC

Artikel nr.:2209838

Levering tirs. 17. nov.

Conrad Electronic

2702463

Buskobler

Push-in-tilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.590,00 kr.^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskobler 24 V/DC

Artikel nr.:2209746

Levering tirs. 17. nov.

Conrad Electronic

2403869

Buskobler

Push-in-tilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.790,00 kr.^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-modul 5 V/DC

Artikel nr.:2209792

Levering fre. 9. apr. 2027

Conrad Electronic

2701226

I/O-modul

Push-in-tilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.490,00 kr.^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-modul 5 V/DC

Artikel nr.:2208989

Levering tirs. 17. nov.

Conrad Electronic

1027904

I/O-modul

Push-in-tilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.590,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2208987 Phoenix Contact AXL F IOL8 2H 1027843 I/O-modul

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2208987 Phoenix Contact AXL F IOL8 2H 1027843 I/O-modul

Beskrivelse

Tilslutning af sensorerne med 3-leder-teknik. Tilslutning af aktuatorer i 2-leder-teknik. Parameterdataopbevaring på master. IO-link-specifikation V1.1.2. Lagret apparattypeskilt.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
