Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-modul 5 V/DC

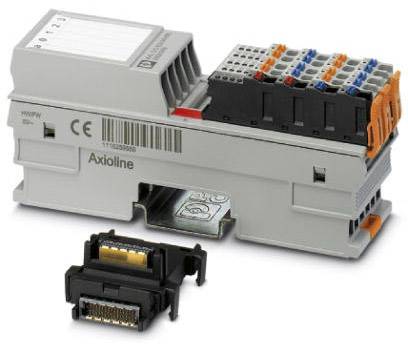

Et Axioline-modul med farvede tilslutningsklemmer og CE-mærkning, ved siden af en kompakt stikforbindelse til elektriske forbindelser.
Grå elektronisk komponent med påskrift 'DO 8/2 2A XC'. Foroven tal '0 1 2 3', forneden farvede tilslutninger og symboler.

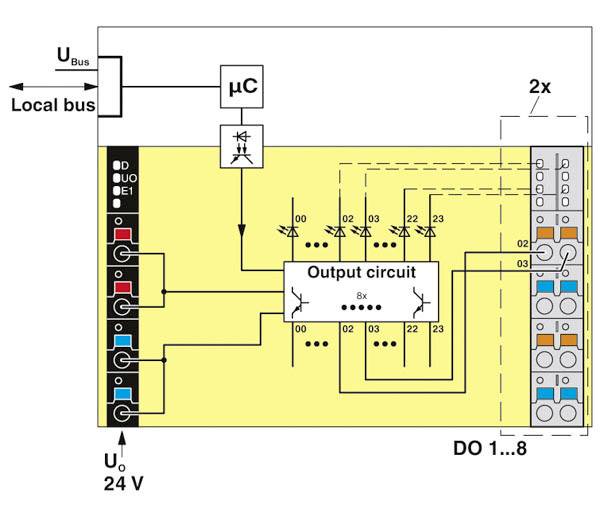

Principdiagram for et outputmodul med mikrocontroller, 8-dobbelt outputkreds og tilslutninger. Venstre side U-bus, højre side DO-tilslutninger.

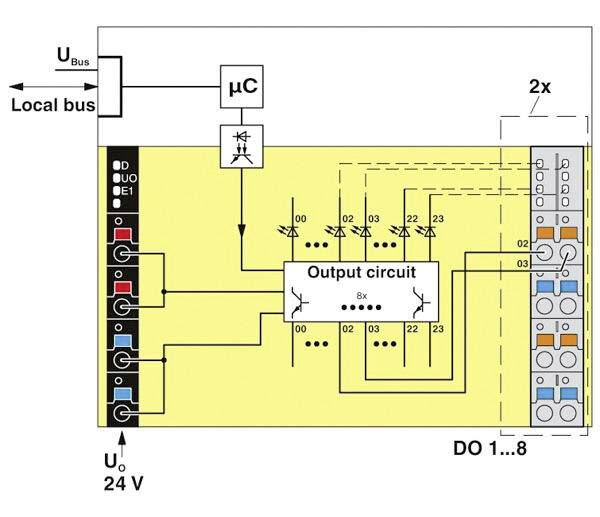

Principskema for en udgangskreds med mikrocontroller-styring. Viser forbindelser og komponenter på et printplade.

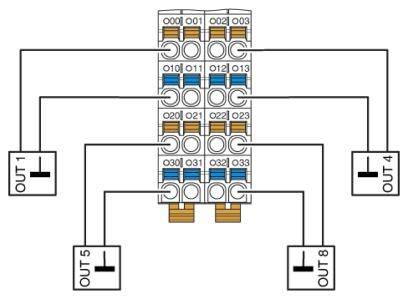

Blokdiagram viser elektriske kredsløb, forbundet med udgangene UD1, UD4, UD5 og UD8.

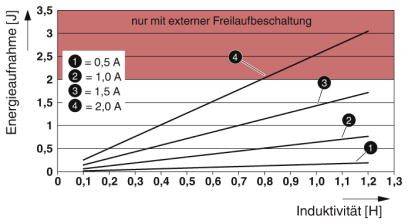

Diagram viser energioptag mod induktivitet for forskellige strømstyrker (0,5A til 2A), med advarsel 'kun med ekstern friløbskreds'.

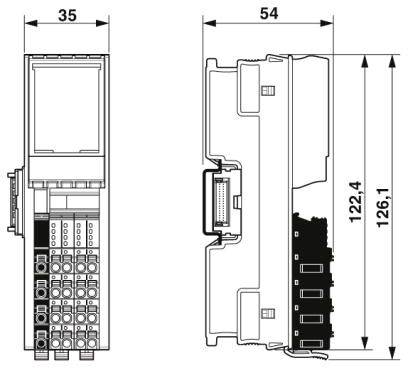

Teknisk tegning af en elektrisk enhed med dimensioner: Bredde 35 mm, dybde 54 mm, højde 126,1 mm. Viser side- og frontvisning.

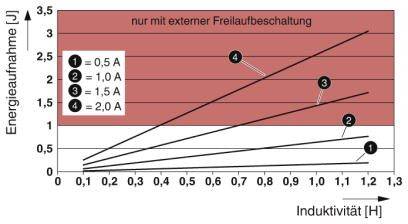

Diagrammet viser energioptaget (J) i forhold til induktiviteten (H) ved forskellige strømstyrker (0,5 A til 2,0 A).
1/8
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 17. nov.
Antal
Total (1.790,00 kr. / stk.r)
1.790,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk (35 V, 0,5 s)
  • Farve: Trafikgrå A RAL 7042
  • Nettovægt: 191,1 g
  • BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Antal udgange: 8
  • Monteringsposition: Vilkårlig (ingen temperatur-derating)
  • Afisoleringslængde: 8 mm
  • Ledertværsnit fast min.: 0,5 mm²
  • Ledertværsnit fast maks.: 1,5 mm²
  • Ledertværsnit fleksibel min.: 0,5 mm²
  • Ledertværsnit fleksibel maks.: 1,5 mm²
  • Ledertværsnit AWG min. 20
  • Ledertværsnit AWG maks. 16
  • Overførselshastighed 100 Mbit/s.
  • Effektforbrug: Maks. 750 mW (op til HW 01)
Produkttype

I/O-modul

Type

AXL F DO8/2 2A XC 1H

Antal udgange

8 x

Udgangssignal strøm

2 A

Maks. udgangsstrøm per kanal

2 A

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Udgangssignal spænding

24 V

Driftsspænding

5 V/DC

H

126.1 mm

L

54 mm

Bredde

35 mm

IP20

Dim.

(L x B x H) 54 x 35 x 126.1 mm

Forbindelsesteknik

2-leder

Tilslutning

Push-in-tilslutning

Maks. strømforbrug

150 mA

Produc.-delnr.

1035427

Montage

Bæreskinne

Maks. omgivelsestemperatur

+60 °C

Min. omgivelsestemperatur

-25 °C

Spændingslogik UL

5 V/DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-modul 5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-modul 5 V/DC

Beskrivelse

8 digitale udgange. 24 V DC, 2 A. Tilslutning af aktuatorer i 2-leder-teknik. Minimal opdateringstid mindre end 150 μs. Lagret apparattypeskilt. Kan anvendes under ekstreme omgivelsesbetingelser. Udvidet temperaturområde -40°C...+70°C (se kapitlet "testet succesfuldt: Anvendelse under ekstreme omgivelsesbetingelser" i databladet). Delvist lakerede printplader.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
