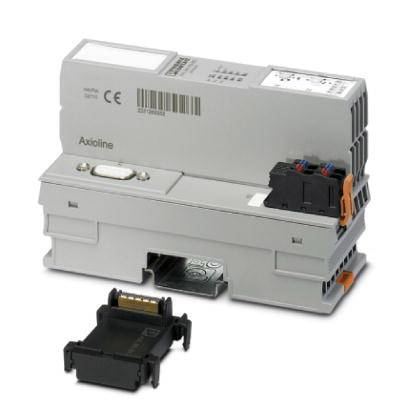

Phoenix Contact AXL F BK PB XC 2702463 Buskobler 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (2.872,00 kr. / stk.r)
2.872,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk
- Farve: Trafikgrå A RAL 7042
- Nettovægt: 175 g
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Monteringsposition: Vilkårlig (vær opmærksom på temperaturderating)
- Afisoleringslængde: 8 mm
- Ledertværsnit fast min.: 0,2 mm²
- Ledertværsnit fast maks.: 1,5 mm²
- Ledertværsnit fleksibel min.: 0,2 mm²
- Ledertværsnit fleksibel maks.: 1,5 mm²
- Ledertværsnit AWG min. 24
- Ledertværsnit AWG maks. 16
- Overførselshastighed 9,6 kbit/s ... 12 Mbit/s
- Effektforbrug: Maks. 13,7 W (med 2 A belastning på UBUS til i/O'er)
- Produkttype
Buskobler
- Type
AXL F BK PB XC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding
19.2 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
24 V/DC
- H
125.9 mm
- L
74 mm
- Bredde
45 mm
IP20

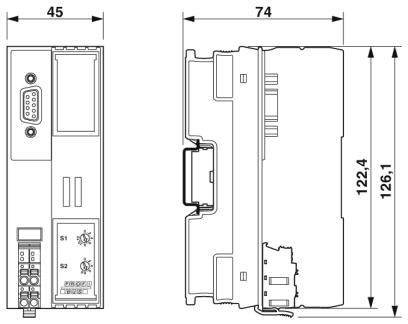

- Dim.
(L x B x H) 74 x 45 x 125.9 mm
- Tilslutning
Push-in-tilslutning
- Maks. strømforbrug
567 mA
- Produc.-delnr.
2702463
- Montage
Bæreskinne
- Maks. omgivelsestemperatur
+60 °C
- Min. omgivelsestemperatur
-25 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskobler 24 V/DC
Datablad 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskobler 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskobler 24 V/DC
Beskrivelse

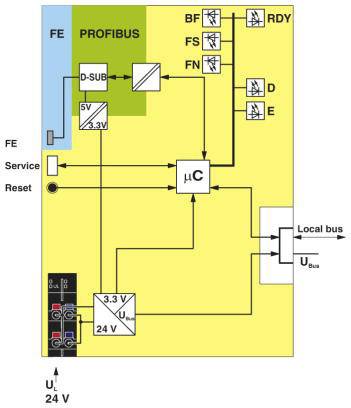

Tilslutning af PROFIBUS via 9-polet D-sub-bøsning. Galvanisk adskillelse mellem PROFIBUS-interface og logik. Drejekodeafbryder til indstilling af PROFIBUS-adressen. DP/V1 til klasse-1- og klasse-2-master. Dataoverførselshastighed PROFIBUS fra 9,6 kbit/s op til 12 Mbit/s. Dynamisk konfiguration understøttes. I&M-funktioner. Firmware-opdatering-kompatibel. Typisk cyklustid for aksioline F-lokomotivalbuses ca. 10 µs. Kan anvendes under ekstreme omgivelsesbetingelser. Udvidet temperaturområde -40°C...+70°C (se kapitlet "testet succesfuldt: Anvendelse under ekstreme omgivelsesbetingelser" i databladet). Delvist lakerede printplader.
