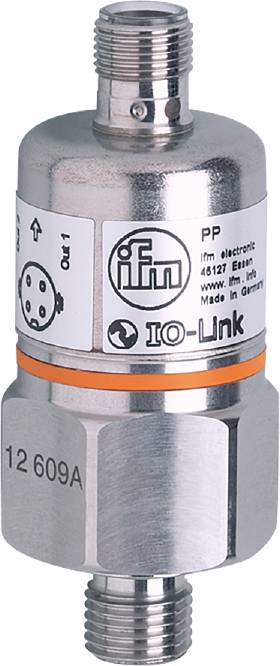

ifm Electronic Tryksensor 1 stk PP7554 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
1 MPa
Driftsspænding maks.
36 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Robust udførelse til anvendelse i hårde industriomgivelser
- To koblingsudgange, hvoraf den ene kan programmeres som diagnostisk udgang
- Høj chok- og vibrationsstyrke
- Forventet levetid på mere end 100 millioner trykcyklusser
- Komfortabel kommunikation og parametrering via IO-link
Tekniske specifikationer
- Responstid [ms]: < 3
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2
- Display: Drift: 2 x LED, grøn; koblingstilstand: 2 x LED, gul
- Trykstyrke [MPa]: 7.5
- Trykstyrke [psi]: 1087
- I trin på [MPa]: 0.005
- IO-link revision: 1.0
- Karakteristikafvigelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best fit Straight Line (mikroværdiindstilling); LS = grænsepunktsindstilling)
- Måleområde [MPa]: -0,1...1
- Min. Sprængtryk [MPa]: 15
- Tilkoblingspunkt RP [MPa]: -0,095...0,995
- Koblingspunkt SP [MPa]: -0,09...1
- < ± 0,5 % af den elektriske/elektroniske enhed
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...85
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 0,3
- Driftsspænding [V]: 9,6...36 DC; (kommunikationsdrift: 18...32)
- Dæmpning procesværdi DAP trin [s]: 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 75
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP
- Samlet antal udgange: 2
- Vægt [g]: 226.000
- Hysterese: < ± 0,1
- I trin på [bar]: 0.05
- I trin på [psi]: 1
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (pr. år)
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...90
- Måleområde [bar]: -1...10
- Måleområde [kPa]: -100...1000
- Måleområde [psi]: -14,5...145
- Min. Sprængtryk [bar]: 150
- Min. Sprængtryk [psi]: 2175
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 2.3
- MTTF: 310
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind indvendigt gevind:M5
- Procesdata analog: 1
- Procesdata binært: 2
- Switch-punkt RP [bar]: -0,95...9,95
- Switch-punkt RP [psi]: -14...144
- Skiftefrekvens DC [Hz]: 170
- Koblingspunkt SP [bar]: -0,9...10
- Koblingspunkt SP [psi]: -13...145
- Beskyttelsesklasse: IP 68; (7 dage/1 m vanddybde / 0,1 bar)
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 45
- Teach-funktion: Ja
- Temperaturkoefficient nulpunkt: < ± 0,2 (0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...80 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4305 (rustfrit stål / 303); keramik; FKM
- Produkttype
Tryksensor
- Type
PP7554
- Tilslutning
M12
- Variant
relativt tryk
- Reaktionstid
3 ms
- Udgange
PNP
- Interfaces
IO-Link
- nøjagtighed
0.25 %
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
1 MPa
- Måleområde (tryk)
-0.1 MPa til 1 MPa
- Min. driftsspænding
9.6 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
9.6 - 36 V/DC
- Driftsstrøm
45 mA
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Brudstyrke
150 bar
- Slangetilslutning
G1/4 AG
M5 IG
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
- Vægt
226.000 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320574 ifm Electronic Tryksensor 1 stk PP7554 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320574 ifm Electronic Tryksensor 1 stk PP7554 -0.1 MPa til 1 MPa M12 1 x brydekontakt, 1 x sluttekontakt
Beskrivelse
Ifm PP7554 elektronisk tryksensor
